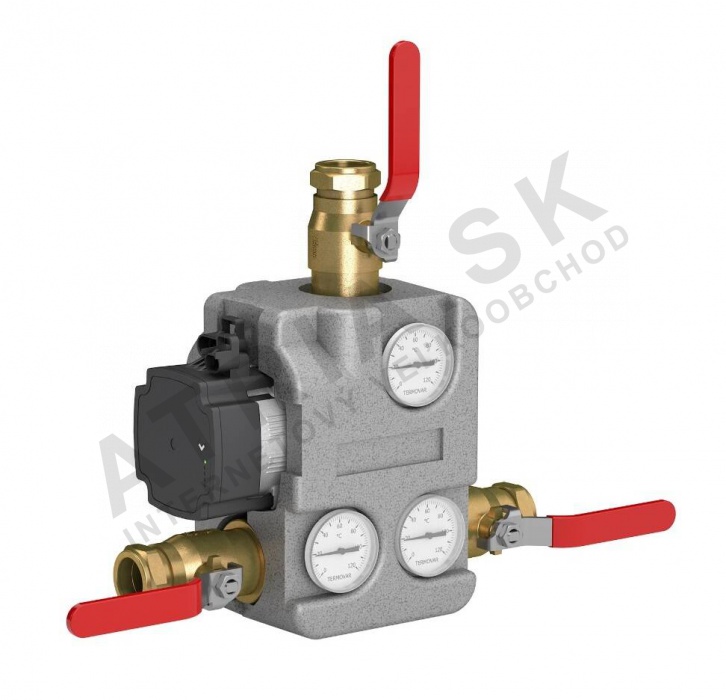

Termoregulačná jednotka - s čerpadlom a spätným ventilom - DN 32; 61 °C
Kód: 1400341Súvisiaci tovar
Podrobný popis
Termočlánky s čerpadlom a nevraciacim ventilom sa často používajú v centrálnych vykurovacích systémoch, najmä v obytných a komerčných budovách s kotlami na pevné palivo. Tieto jednotky udržiavajú stabilnú výstupnú teplotu, čím zabezpečujú efektívne rozdelenie tepla a chránia kotol pred koróziou nízkou teplotou a uhlím. Inštalatéri a technici pracujúci na vykurovacích systémoch často integrujú tieto jednotky do primárneho obvodu na reguláciu teploty a podporu trvanlivosti systému. Rozmery DN 32 z nej robia vhodnú pre stredné až veľké systémy, kde je kritická stabilita prúdenia a regulácia teploty.

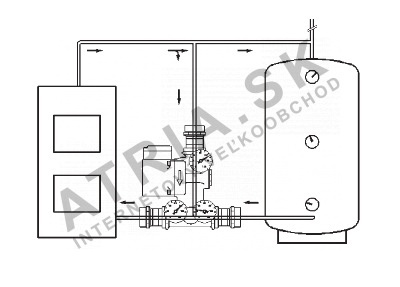

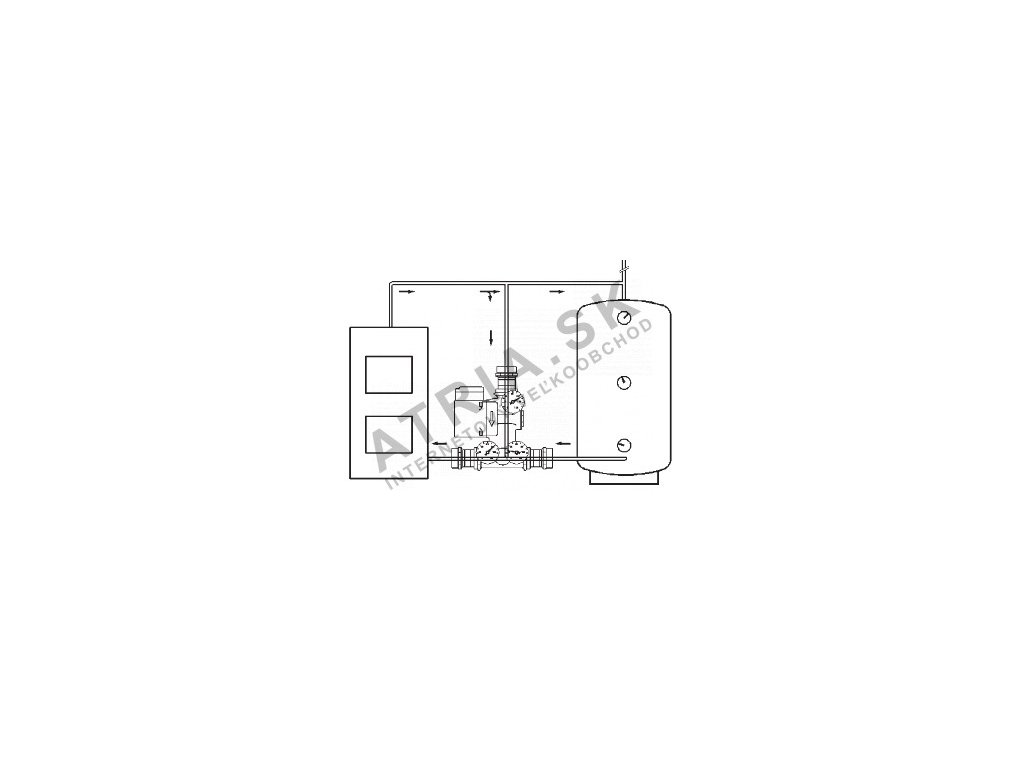

Počas inštalácie sa jednotka zvyčajne umiestni medzi kotol a distribučný systém. Je dôležité zabezpečiť, že systém je správne rozmerovaný a že všetky pripojenia sú kompatibilné s špecifikáciami jednotky. Zahrnutie nevracacieho ventilu zabráni spätnému toku, zatiaľ čo integrované čerpadlo zabezpečuje konzistentné cirkulácie. Jednotka je navrhnutá na použitie v systémoch pracujúcich pri až 110°C, čím je vhodná pre širokú škálu vykurovacích aplikácií.
Technické parametre
| Materiál | Materiál telesa: DZR meď |
|---|---|
| Prevádzková teplota | +110 °C |
| Maximálny výkon | 65 kW |
| Jmenovitý tlak | PN 6 |
| Napájacie napätie | 230 V |
| Hmotnosť | 5 kg |
| Kód | 1400341 |
| Značka | IVAR |
Inštalácia a pripojenie
Inštalácia termočlánku by mala byť vykonaná kvalifikovaným technikom, aby sa zabezpečila správna poloha a bezpečné pripojenia. Jednotka je dodávaná s tromi guľovými ventilmi, tromi teplomermi a nevraciacim ventilom, ktoré by mali byť inštalované podľa pokynov výrobcu. Rozmery pripojenia DN 32 vyžadujú vhodné potrubné príslušenstvo a typy závitov, aby sa zabezpečil netekúci tesnenie. Je dôležité overiť, že systémový tlak nepresahuje jmenovitý tlak PN 6 a že elektrické napájanie zodpovedá požiadavke 230 V. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu nevracacieho ventilu alebo nesprávne zaradenie čerpadla, čo môže viesť k zníženej účinnosti alebo poruche systému.
Kompatibilita a príslušenstvo
Tento termočlánok je kompatibilný so štandardnými vykurovacími systémami pracujúcimi v určených rozsahoch teploty a tlaku. Je navrhnutý na spoluprácu s čerpadlami Grundfos UPM3 AUTO L-50, ktoré sú zahrnuté v balíčku. Jednotka je vhodná na integráciu do kotlov na pevné palivo a systémov vyžadujúcich konštantnú výstupnú teplotu. Ďalšie príslušenstvo, ako sú izolačné materiály a montážne závesy, môže byť potrebné v závislosti od prostredia inštalácie. Pre túto verziu nie sú špecifikované žiadne príbuzné produkty.
Technický pozadie pre projektantov
Termočlánok funguje tým, že udržiava konštantnú výstupnú teplotu prostredníctvom kombinácie termostatického prvku a cirkulačného čerpadla. Teleso je vyrobené z DZR meďe, ktorá ponúka dobrú odolnosť proti korózií a mechanickému stresu. Jednotka je navrhnutá na integráciu do primárneho vykurovacieho obvodu, kde reguluje prúdenie a teplotu prenosového média. Účinnosť a trvanlivosť jednotky závisia od kvality inštalácie, kompatibility systémových komponentov a prevádzkových podmienok. Zahrnutie nevracacieho ventilu zabráni spätnému toku, ktorý by inak môžol narušiť vyváženie systému alebo spôsobiť poškodenie.
Servis a prevádzka
Pravidelný servis termočlánku zahŕňa skúmanie prevádzky čerpadla, overenie integrity tesnení a zabezpečenie, že nevraciaci ventil funguje správne. Jednotka by mala byť preverená na známky opotrebenia alebo korózií, najmä v medenom telese a interných komponentoch. V krátkosti nie sú uvedené konkrétne intervaly servisu, ale odporúča sa dodržiavať pokyny výrobcu pre pravidelné kontroly. Počas prevádzky by mala byť jednotka monitorovaná na akékoľvek nezvyčajné zvuky alebo vibrácie, ktoré môžu signalizovať mechanické problémy. Teplomery zahrnuté v balíčku môžu byť použité na overenie, že výstupná teplota zostáva v určenom rozsahu.
Často kladené otázky
Môže byť táto jednotka použitá s kotlami na pevné palivo?
Áno, jednotka je špecificky navrhnutá na použitie s kotlami na pevné palivo na prevenciu korózií nízkou teplotou a uhlím.
Aký je maximálny výkon jednotky?
Jednotka má maximálny výkon 65 kW pri DN 32, čím je vhodná pre väčšie vykurovacie systémy.
Je čerpadlo zahrnuté v balíčku?
Áno, cirkulačné čerpadlo Grundfos UPM3 AUTO L-50 je zahrnuté v balíčku spolu s tromi guľovými ventilmi, tromi teplomermi a nevraciacim ventilom.
Aký je rozsah prevádzkovej teploty?
Jednotka je navrhnutá na prevádzku pri maximálnej teplote 110°C, čím zabezpečuje kompatibilitu s vysokoteplotnými vykurovacími systémami.
Dodatočné parametre
| Kategória: | termoreg. jednotky s čerpadlom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 5 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Posledná aktuálizacia ceny: | 25.11.2024 20:50:45 |
Diskusia
Buďte prvý, kto napíše príspevok k tejto položke.
