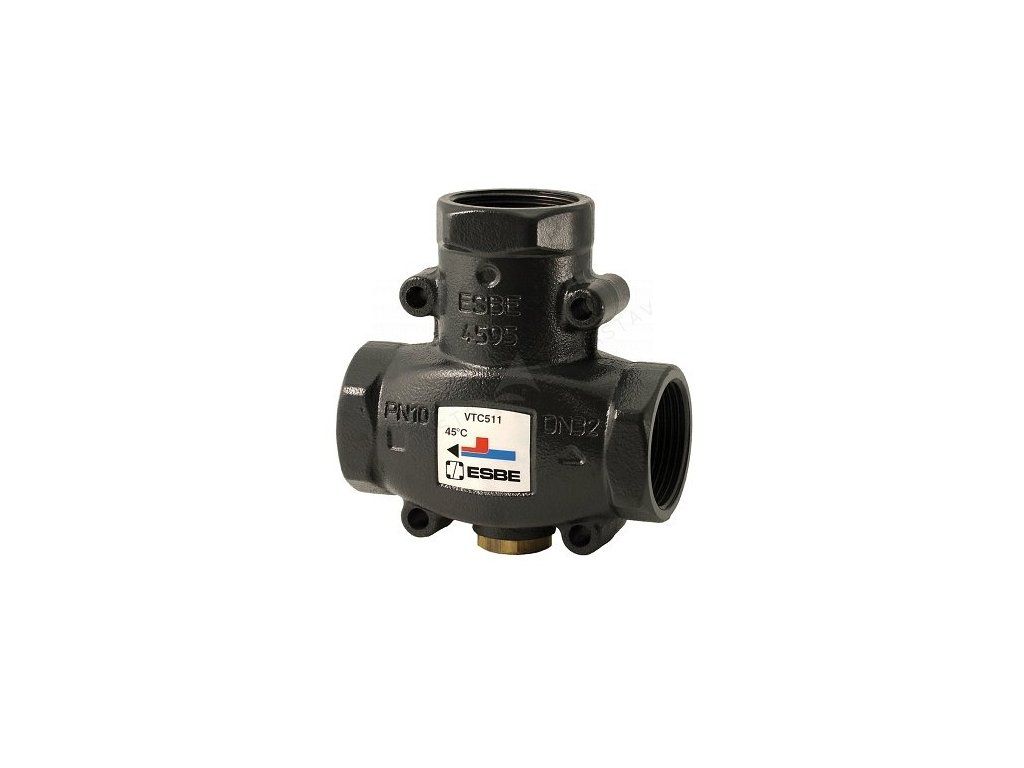

Termostatický ventil liatina ESBE VTC

Podrobný popis

Guľový termostatický ventil ESBE VTC 511 sa často používa v centrálnych vykurovacích systémoch na reguláciu teploty a na prevenciu korózie v kotloch pri nízkych teplotách. Zvyčajne sa inštaluje na návratové alebo na spojovacie potrubia s tepelnými akumulačnými nádržami, aby sa udržiavala minimálna návratová teplota. Toto zlepšuje účinnosť kotla a predlžuje jeho životnosť. Ventil je vhodný pre obytné aj komerčné inštalácie, vrátane systémov s výkonom až 150 kW.

Jeho guľová konštrukcia zabezpečuje odolnosť vo všeobecnom rozsahu prevádzkových podmienok a vnútorný termostatický cartridge umožňuje presnú reguláciu teploty. Ventil sa často integruje do systémov s viacerými zdrojmi tepla alebo do systémov, kde je potrebné riadiť tepelné vrstvenie v akumulačných nádržiach. Je zvlášť užitočný v systémoch, kde je potrebná regulácia teploty alebo kondenzačná prevádzka kotla.

Technické parametre

Materiál	guľový
Teplota médiu	od 0°C do 110°C
Hmotnosť	0,85 kg
Kód	51020300
Značka	ESBE

Maximálny pracovný tlak PN10 a rozsah teplot médiu od 0°C do 110°C sú kľúčové parametre pre výber správneho ventilu pre systém. Tieto hodnoty určujú vhodnosť ventilu pre rôzne typy vykurovacích systémov a podmienky médiu. Guľové teleso je kompatibilné so štandardným potrubím a príslušenstvom vykurovacích systémov.

Inštalácia a pripojenie

Guľový termostatický ventil ESBE VTC 511 je k dispozícii s 1 palcovými vnútornými závitmi a zvyčajne sa inštaluje vo vertikálnom pozícii na návratové alebo výstupné potrubie k kotlu. Vnútorný termostatický cartridge musí byť správne orientovaný, aby sa zabezpečila správna prevádzka. Inštalatéri by mali overiť, že vstupné a výstupné otvory sú správne zaradené do toku systému a že ventil je inštalovaný v mieste, ktoré umožňuje ľahký prístup pri údržbe. Bežnou chybou je nesprávna orientácia termostatického cartridge, čo môže viesť k nesprávnej regulácii teploty. Je tiež dôležité zabezpečiť, aby systémový tlak nepresiahol PN10. Pred uvedením do prevádzky by systém mal byť skontrolovaný na netesnosti a prevádzka ventilu overená sledovaním teploty na výstupe.

Kompatibilita a príslušenstvo

Guľový termostatický ventil ESBE VTC 511 je kompatibilný so štandardným potrubím a príslušenstvom vykurovacích systémov s 1 palcovými vnútornými závitmi. Môže sa použiť v konfiguráciách na zmiešavanie aj rozdeľovanie v závislosti od požiadaviek systému. Pri inštalácii do systému sa odporúča použiť guľové uzávierky pred a za ventilom pre ľahšiu údržbu a izoláciu. Na základnú prevádzku nie sú potrebné žiadne ďalšie príslušenstvo, ale odporúča sa použiť uzávierky, aby sa zjednodušila údržba. Ventil nie je navrhnutý na použitie v systémoch s vysokým tlakom a nesmie byť pripojený k systémom s prevádzkovým tlakom vyšším ako PN10.

Technický pozadie pre projektantov

Guľový termostatický ventil ESBE VTC 511 pracuje pomocou termostatického cartridge, ktorý reaguje na teplotu zmiešaného alebo rozdeleného toku. Keď teplota na výstupe klesne pod nastavenú hodnotu, cartridge otvorí určený vstup, aby do systému pritekala horúca voda. Ak teplota na vstupe prekročí nastavenú hodnotu o 10°C, druhý vstup sa úplne uzavrie, aby sa zabránilo prehriatiu. Guľové teleso poskytuje dobrú termálnu stabilitu a odolnosť proti korózií v typických podmienkach vykurovacích systémov. Ventil je vhodný na použitie v systémoch s tepelnými akumulačnými nádržami a môže byť integrovaný do riadiacich systémov, ktoré vyžadujú reguláciu teploty. Účinnosť systému závisí od správneho rozmerného a polohového nastavenia ventilu, aby sa zabezpečila požadovaná teplota bez nadmerných tlakových strát.

Údržba a prevádzka

Guľový termostatický ventil ESBE VTC 511 vyžaduje minimálnu údržbu za normálnych prevádzkových podmienok. Odporúča sa však pravidelná kontrola, aby sa zabezpečilo, že termostatický cartridge funguje správne a že v tokovej ceste nie sú žiadne prekážky. Ak systém nefunguje podľa očakávania, ventil by mal byť odizolovaný a skontrolovaný na prítomnosť nečistôt alebo opotrebenia. Odporúča sa použiť guľové uzávierky na oboch stranách ventilu, aby sa zjednodušila údržba. Ak termostatický cartridge prestane fungovať, môže byť vymenený bez odstránenia celého guľového telesa. Nie sú poskytované konkrétne intervaly údržby, ale ventil by mal byť skontrolovaný počas bežnej údržby systému.

Často kladené otázky

Môže byť guľový termostatický ventil ESBE VTC 511 použitý v konfigurácii na zmiešavanie?
Áno, ventil môže byť nakonfigurovaný ako zmiešavací ventil, ktorý má dva vstupy a jeden výstup. Termostatický cartridge riadi tok z každého vstupu podľa teploty na výstupe.

Môže byť guľový termostatický ventil ESBE VTC 511 použitý v konfigurácii na rozdeľovanie?
Áno, ventil môže byť použitý aj ako rozdeľovací ventil, kde jeden vstup je pripojený k horúcemu zdroju a druhý k chladnému zdroju, pričom výstup je rozdelený do dvoch smerov podľa nastavenia teploty.

Čo sa stane, ak teplota médiu prekročí 110°C?
Ak teplota médiu prekročí 110°C, ventil môže nefungovať správne a môže byť poškodený. Nie je navrhnutý na použitie s teplotou médiu vyššou ako tento rozsah.

Môže byť termostatický cartridge vymenený bez odstránenia celého ventilu?
Áno, termostatický cartridge je navrhnutý tak, že sa dá vymeniť bez odstránenia celého guľového telesa, pokiaľ je systém odizolovaný a uzávierky sú v správnej polohe.

Dokumenty na stiahnutie

• VTC_500_34.pdf - Príručka používateľa (PDF)
