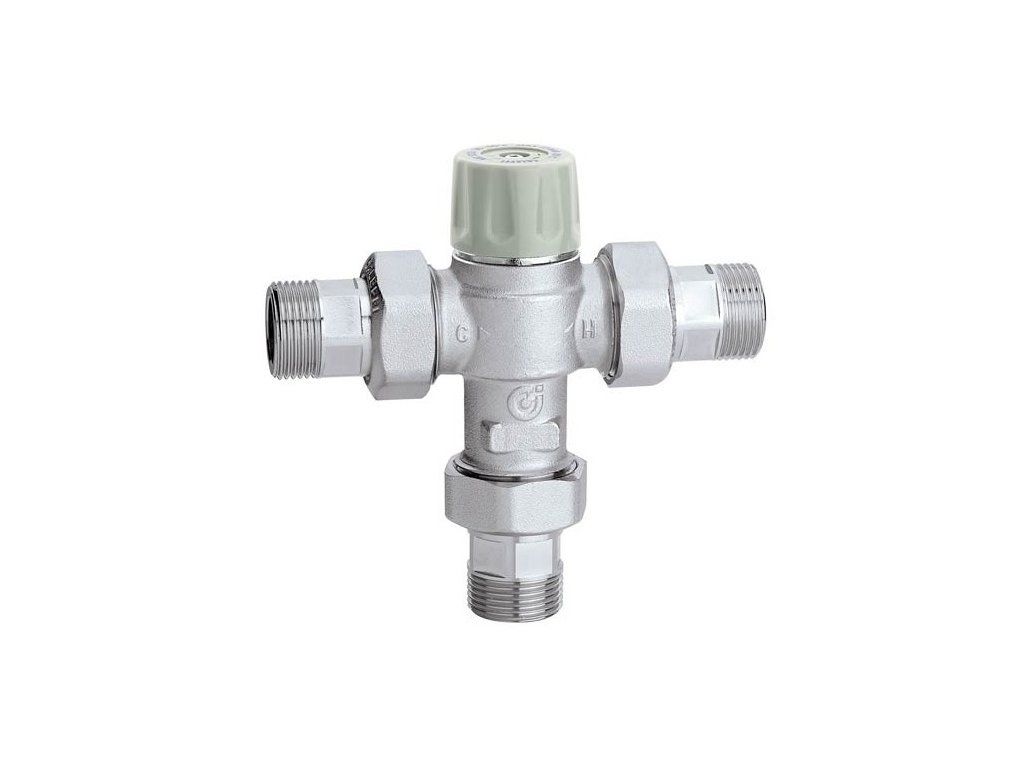

Termostatický zmiešavací ventil 1/2", +30 až +50 °C, PN 10, T max.+85 °C, spätná klapka, filter, ochrana pred obarením

Podrobný popis

Termostatické zmiešavacie ventily sú základné súčasti vodoinštalačných a sanitárnych systémov, kde je potrebná presná regulácia teploty, aby sa zabránilo šróbeniu a zabezpečila bezpečnosť používateľov. Tieto ventily sa často inštalujú v obytných, komerčných a priemyselných prostrediach, najmä v aplikáciách, kde je teplá voda dodávaná do sprch, umývačiek a rúk. Ventil integruje mechanizmus regulácie teploty, ktorý zmiešava teplú a studenú vodu, aby sa udržiavala konštantná a bezpečná výstupná teplota. Inštalatéri musia zvážiť systémový tlak, požiadavky na prietok a kompatibilitu s existujúcimi potrubiami, aby sa zabezpečila správna funkcia a trvanlivosť.

Správne vybratý a nainštalovaný termostatický zmiešavací ventil je kľúčový pre dosiahnutie požadovanej výkonnosti. Ventil musí byť rozmerný tak, aby zvládol očakávaný prietok a akceptoval maximálne prevádzkové podmienky systému. Zvyčajne sa používa spolu s ďalšími komponentmi, ako sú filtre, uzávierky a teplotné senzory, aby sa zvýšila spolehlivosť a bezpečnosť systému. Prítomnosť integrovaného filtra a uzávierky v tomto modeli zabezpečuje, že ventil je chránený pred časticami a návratovým tokom, čo môže ovplyvniť jeho výkon a životnosť.

Technické parametre

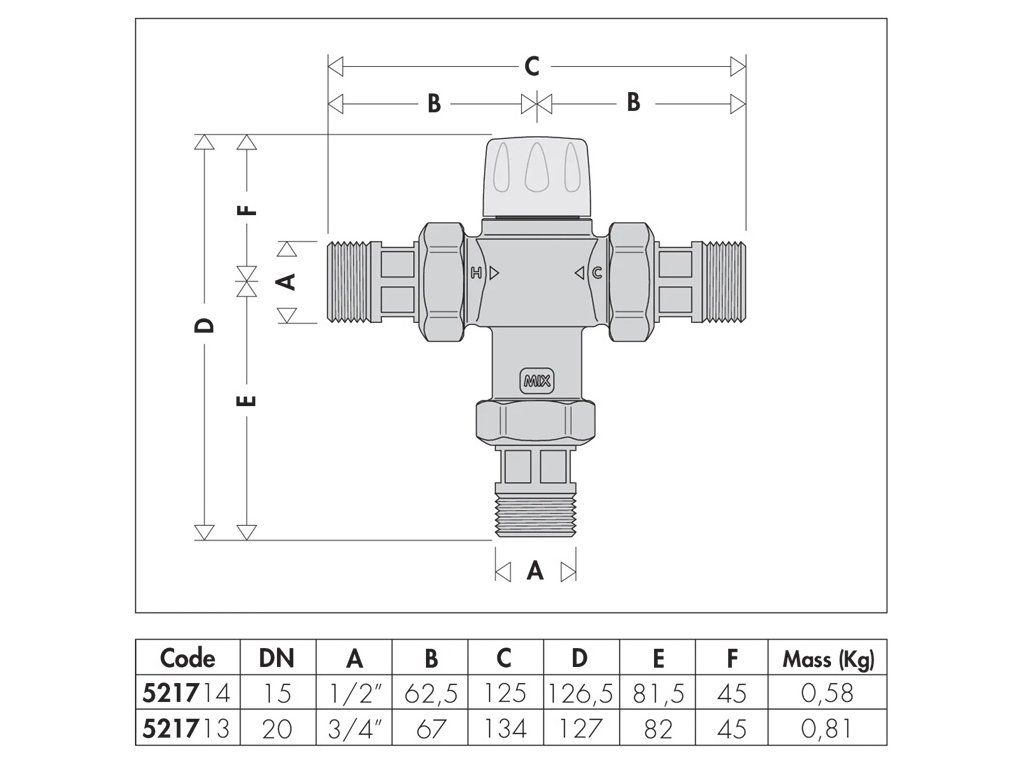

Kód	INT_CLF 521714

Ventil má maximálne prevádzkové tlakové hodnotenie 10 bar (PN 10) a zvládne vstupnú teplotu vody až do 85°C. Nastaviteľný rozsah teplôt je v rozsahu 30 až 50°C, čo z neho robí vhodný pre aplikácie, kde je potrebná pevná a bezpečná výstupná teplota. Kv hodnota 1,50 m³/h ukazuje prietokovú kapacitu ventilu za štandardných podmienok. Tieto parametre sú kľúčové pre rozmerný ventil tak, aby zodpovedal požiadavkám systému na prietok a tlak, čím sa zabezpečí jeho efektívna prevádzka bez preťaženia systému alebo spôsobenia poklesu tlaku.

Inštalácia a pripojenie

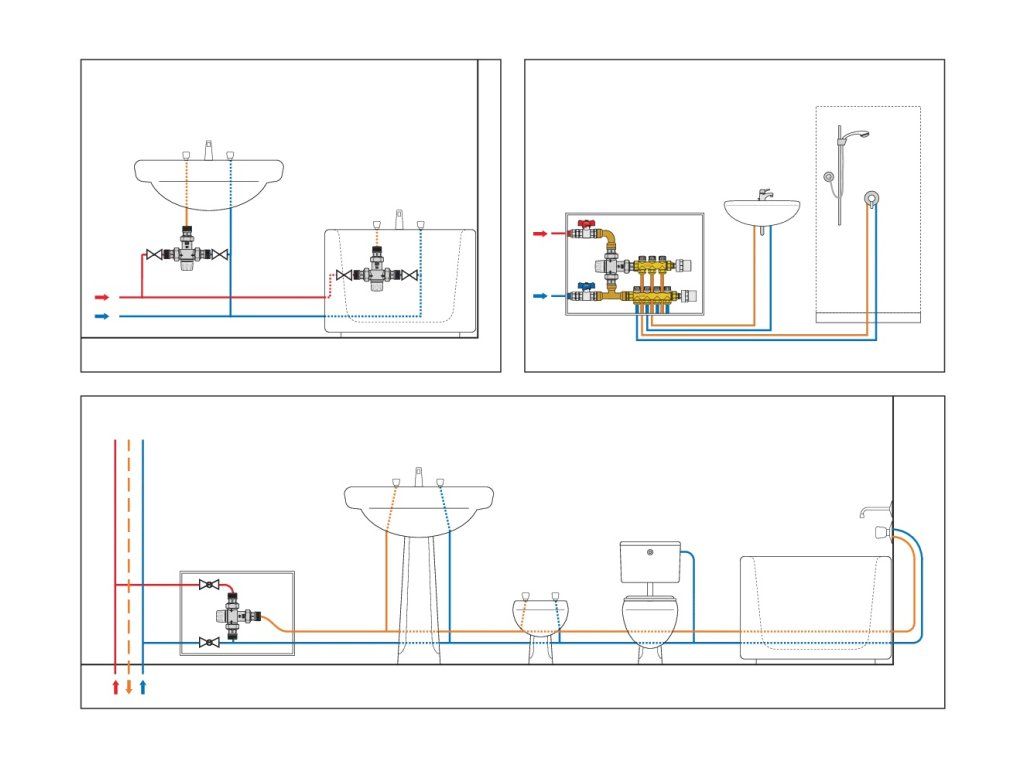

Inštalácia termostatického zmiešavacieho ventilu vyžaduje 1/2 palca závitové pripojenie pre oba vstupy teplej a studenej vody. Ventil by mal byť namontovaný v mieste, ktoré umožňuje jednoduchý prístup na úpravu a údržbu. Je dôležité zabezpečiť, aby vstupné pripojenia boli čisté a bez nečistôt pred inštaláciou, aby sa zabránilo poškodeniu vnútorných komponentov. Uzávierky a filtre by mali byť orientované podľa pokynov výrobcu, aby sa zabezpečila správna funkcia. Bežnou chybou počas inštalácie je nesprávna orientácia ventilu alebo nedostatočné pripevnenie pripojení, čo môže spôsobiť netesnosti alebo nesprávne zmiešavanie.

Pred spustením systému by inštalatér mal overiť, či je ventil správne pripojený k zdrojom teplej a studenej vody a či je nastavovacia skrutka na teplote nastavená na požadovanú výstupnú teplotu. Systém by mal byť skontrolovaný na netesnosti a výstupná teplota zmiešanej vody by mala byť overená, aby bola v rámci špecifikovaného rozsahu. Pravidelná kontrola pripojení a vnútorných komponentov sa odporúča, aby sa udržiavala výkonosť a zabránilo sa poruchám.

Kompatibilita a príslušenstvo

Tento termostatický zmiešavací ventil je kompatibilný so štandardnými vodoinštalačnými systémami, ktoré používajú 1/2 palca závitové pripojenie. Je vhodný na použitie s medenými, PPR a oceľovými potrubiami, za predpokladu, že pripojenia sú správne utiahnuté vhodným závitovým lepidlom alebo páskou. Na základnú prevádzku nie sú potrebné žiadne ďalšie príslušenstvo, keďže ventil má integrovaný filter a uzávierku. V systémoch s vysokým obsahom častíc alebo kde je dôležitá prevencia návratového toku, môže byť odporúčané použitie externých filtrov alebo uzávierok. Súvisiace produkty, ako sú termostatické zmiešavacie ventily s inými veľkosťami pripojení alebo rozsahmi teplôt, môžu byť zvážené v závislosti od konkrétnych požiadaviek aplikácie.

Technický pozadie pre projektantov

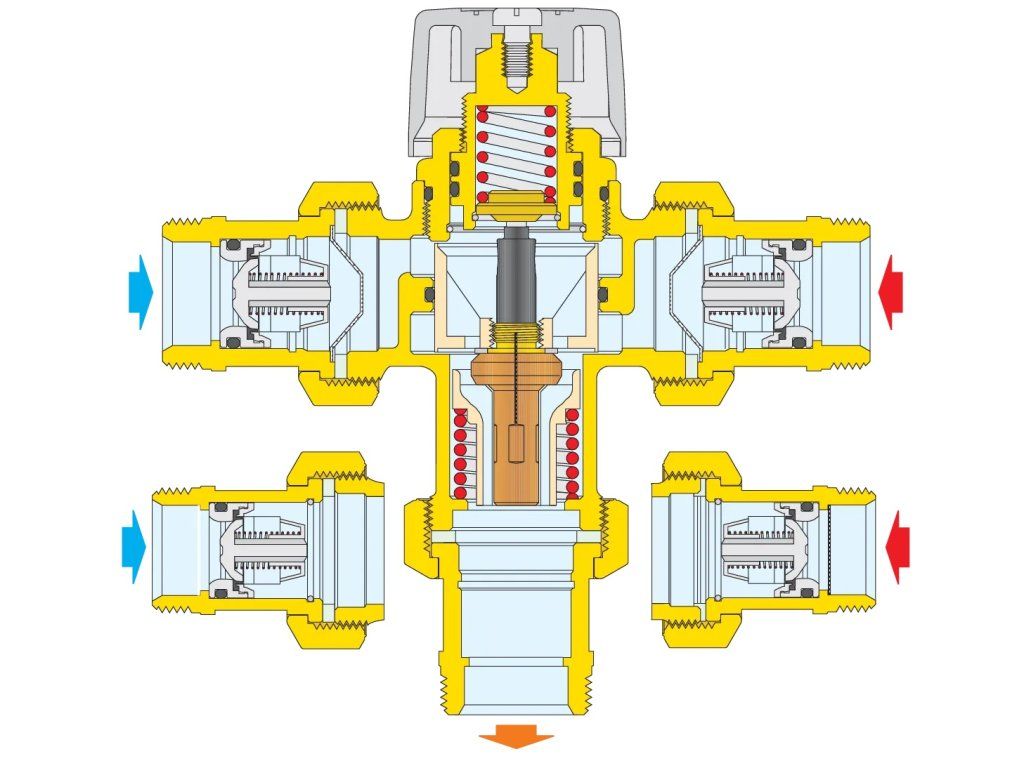

Princíp prevádzky termostatického zmiešavacieho ventilu je založený na teplotne citlivej komponente, ktorá sa rozširuje alebo skraca v reakcii na zmeny teploty zmiešanej vody. Táto pohyb mení pozíciu vnútorného zmiešavacieho mechanizmu, aby sa udržiavala nastavená výstupná teplota. Telo ventilu je chránené pred dezinkifikáciou, čo je forma korózie, ktorá môže vzniknúť v medených zliatinách za určitých podmienok, čím sa zabezpečuje dlhodobá odolnosť. Chromovaná povrchová úprava poskytuje odolnosť proti opotrebeniu a korózií, čím je ventil vhodný na použitie vo vlhkom prostredí. Ventil je navrhnutý tak, aby sa bezproblémovo integroval do existujúcich vodoinštalačných systémov a môže byť použitý v nových inštaláciách aj rekonštrukciách. Životnosť a účinnosť ventilu sú ovplyvnené faktormi ako kvalita vody, prevádzkový tlak a frekvencia úprav teploty.

Údržba a prevádzka

Pravidelná údržba termostatického zmiešavacieho ventilu nie je potrebná za normálnych prevádzkových podmienok. Odporúča sa však pravidelne skontrolovať ventil na príznaky opotrebenia, korózie alebo zablokovaného filtra. Ak je ventil nainštalovaný v systéme s vysokým obsahom častíc, filter by mal byť pravidelne vyčistený alebo vymenený, aby sa zabránilo zablokovaniu. Nastavovacia skrutka na teplote by mala byť skontrolovaná, aby sa zabezpečila jej hladká funkcia a aby výstupná teplota zostala v špecifikovanom rozsahu. V prípade poruchy by mal byť ventil odpojený a skontrolovaný na poškodenie alebo nečistoty. Ak sa problém nevyrieši, ventil by mal byť vymenený, aby sa zabezpečila bezpečná prevádzka.

Často kladené otázky

Môže byť ventil použitý s teplou vodou až do 85°C?
Áno, ventil je navrhnutý tak, aby zvládol vstupnú teplotu vody až do 85°C, čím je vhodný na použitie v systémoch s vysokou teplotou teplej vody.

Je ventil vhodný na použitie v uzavretom systéme?
Áno, ventil môže byť použitý v uzavretých systémoch za predpokladu, že prevádzkový tlak a teplotné podmienky sú v rámci špecifikovaných limitov.

Môže byť nastavenie teploty upravené po inštalácii?
Áno, ventil má nastaviteľnú skrutku na teplote, ktorá umožňuje nastaviť výstupnú teplotu medzi 30 a 50°C po inštalácii.

Je potrebné použiť samostatný filter alebo uzávierku?
Nie, ventil má integrovaný filter a uzávierku, takže na základnú prevádzku nie sú potrebné ďalšie komponenty.
