Tlaková expanzná nádoba, 8 l, 8 bar, 3/4" IVAR.ER 8 - AQUAHOT

Podrobný popis

Tlakové nádoby na rozširovanie sú zásadné komponenty v uzavretých vykurovacích a chladiacich systémoch. Akumulujú tepelné rozširovanie kvapaliny a udržiavajú stabilitu systémového tlaku. Tento model sa často používa v obytných a lehko komerčných budovách so hydronickými vykurovacími systémami, napríklad v tých so zemným plynom, radiátormi a tepelnými výmenníkmi. Inštalatéri zvyčajne integrujú tieto nádoby do systémov so spätnými čerpadlami a bezpečnostnými ventilmi, aby zabezpečili bezpečnú a účinnú prevádzku.

Pri inštalácii do systémov s nesmrznúcimi zmesiami je dôležité zvážiť maximálne povolené koncentrácie zmesi, aby sa predišlo degradácii membrány. Nádoba je zavesená pre inštaláciu a je vhodná pre prostredia s kolísavou okolitou teplotou, pokiaľ prevádzkové podmienky zostávajú v špecifikovanom rozsahu.

Technické parametre

Priemer	205 mm
EAN	8019742079023
Hmotnosť	1,944 kg
Kód	A102L16
Značka	IVAR

Nádoba má pracovné tlakové hodnotenie 8 bar a objem 8 l, čo z nej robí vhodnú pre systémy so strednými požiadavkami na rozširovanie. Pripojenie 3/4 palca zabezpečuje kompatibilitu so štandardnými veľkosťami potrubie v vykurovacích a chladiacich systémoch. Rozsah prevádzkovej teploty od -10 °C do +99 °C umožňuje využitie v širokom rozsahu klimatických podmienok a aplikácií, hoci odporúčaná prevádzková teplota je do +80 °C pre optimálne výkony.

Inštalácia a pripojenie

Nádoba sa inštaluje do systému pomocou 3/4 palca závitového pripojenia. Mala by byť namontovaná vo vertikálnej polohe a zavesená pomocou určených montážnych bodov. Inštalácia by mala byť v prístupnom mieste pre kontrolu a údržbu. Je dôležité zabezpečiť, aby systémový tlak nepresiahol maximálne tlakové hodnotenie nádoby. Bežné chyby pri inštalácii zahŕňajú nesprávnu orientáciu, nedbanlivé skontrolovanie prednastaveného tlaku a zanedbanie odpojenia nádoby pre údržbu.

Kompatibilita a príslušenstvo

Táto nádoba je kompatibilná so štandardnými vykurovacími a chladiacimi systémami, ktoré používajú vodu alebo nesmrznúce zmesi s maximálnou koncentráciou 50 %. Zvyčajne sa používa spolu s tlakovými redukčnými ventilmi, bezpečnostnými ventilmi a expanznými nádržami. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale systémovo špecifické komponenty môžu byť potrebné v závislosti od celkovej konštrukcie.

Technický pozadie pre projektantov

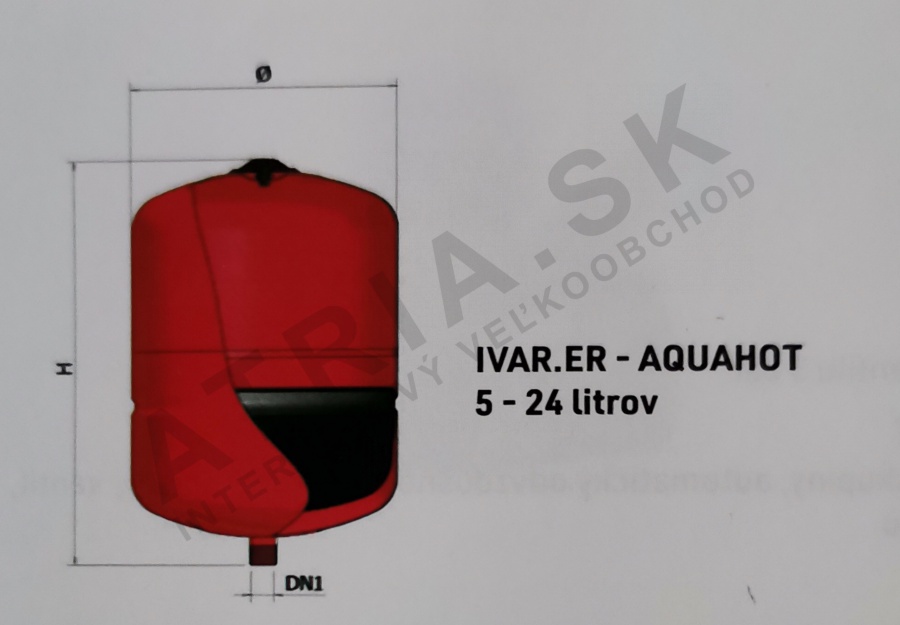

Nádoba funguje na princípe oddelenia systémového fluida od stlačeného vzduchu pomocou SBR membrány. Keď sa systém zahrieva a kvapalina sa rozširuje, membrána stláča vzduchovú komoru, čím udržiava systémový tlak. Materiál SBR je odolný voči bežným fluidám v vykurovacích systémoch a poskytuje dlhú životnosť, keď sa používa v odporúčanom rozsahu teplôt a koncentrácií. Nádoba je navrhnutá tak, aby spĺňala požiadavky európskej smernice o tlakovom zariadení 97/23/EC a je označená CE. Integrovanie do systému by malo zohľadniť rozmery nádoby (výška 300 mm, priemer 205 mm) a potrebné voľné miesto pre údržbu.

Údržba a prevádzka

Odporúčajú sa pravidelné kontroly, aby sa zabezpečilo, že prednastavený tlak nádoby zostáva v špecifikovanom rozsahu. Membrána by mala byť preverená na známky opotrebenia alebo poškodenia, najmä ak systém používa nesmrznúce zmesi. Žiadne konkrétne intervaly údržby nie sú uvedené, ale nádoba by mala byť vymenená, ak membrána zlyhá alebo ak nádoba ukáže známky štrukturálneho poškodenia.

Často kladené otázky

Môže byť táto nádoba použitá s nesmrznúcimi zmesiami?
Áno, je vhodná na použitie s nesmrznúcimi zmesiami, pokiaľ koncentrácia nepresiahne 50 %.

Je nádoba vhodná na inštaláciu v sklepoch?
Áno, môže byť inštalovaná v sklepoch, pokiaľ okolitá teplota zostáva v rozsahu prevádzkovej teploty -10 °C až +99 °C.

Môže byť nádoba použitá v uzavretom chladiacom systéme?
Áno, je vhodná pre oba vykurovacie a chladiace systémy, ktoré vyžadujú riadenie rozširovania.

Je membrána dostupná ako náhradná dielica?
Nie, membrána nie je uvedená ako samostatná náhradná dielica v dokumentácii produktu.
