Tryska DC0133

Podrobný popis

Keramický spaľovací plynovod DC0133 je navrhnutý na integráciu do spaľovacích systémov na pevné palivo, najmä do starších kotlov ATMOS DC50S a DC50. Používa sa v bytových aj komerčných vykurovacích aplikáciách, kde spaľovanie dreva alebo uhlia je hlavným zdrojom energie. Plynovod je kritickou súčiastkou spaľovacej komory, ktorá zabezpečuje efektívne rozdelenie vzduchu pre stabilné a čisté spaľovanie. Inštalatéri pracujúci s týmito modelmi musia overiť dátum výroby kotla, aby zabezpečili správny výber súčiastky, keďže novšie modely vyžadujú iné plynovody.

Pri inštalácii je plynovod umiestnený tak, aby vodil prúd vzduchu do spaľovacej komory. Keramická konštrukcia odoláva vysokým teplotám a poskytuje odolnú plochu pre šírenie plameňa. Zahrnutie tesniacich materiálov zabezpečuje hermetickú integráciu s kovovou obálkou kotla, čím sa predchádza strate tepla a zvyšuje sa celková účinnosť systému. Plynovod musí byť presne zaradený do spaľovacej komory, aby sa udržala rovnováha prúdenia vzduchu a predišlo sa neefektívnemu prevádzkovaniu.

Technické parametre

Hmotnosť	20,6 kg
Kód	DC0133
Značka	Atmos

Hmotnosť 20,6 kg signalizuje odolný a stabilný dizajn vhodný na dlhodobé použitie vo vysokoteplotných prostrediach. Vonkajšie rozmery (590 mm dĺžka) a rozmery otvoru (300 x 35 mm) sú kľúčové pre kompatibilitu s určenými modelmi kotlov. Tieto parametre sú kritické pre overenie správneho sedenia a funkcie pred inštaláciou.

Inštalácia a pripojenie

DC0133 sa inštaluje do spaľovacej komory kotlov ATMOS DC50S a DC50. Inštalácia zahŕňa umiestnenie plynovodu, aplikáciu zahrnutého tesnenia a pripevnenie troch tesniacich lánok na bočné a predné strany jednotky. Kocka na predĺženie (200 x 200 mm) nie je zahrnutá a musí sa objednať osobitne. Častou chybou je vynechanie tesniacich lánok, čo môže spôsobiť úniky vzduchu a zníženie účinnosti. Inštalatéri by mali tiež zabezpečiť, že plynovod je zaradený do spaľovacej komory, aby sa udržiaval rovnomerný prúd vzduchu.

Kompatibilita a príslušenstvo

DC0133 je kompatibilný s kotlami ATMOS DC50S vyrobenými pred 31. decembrom 2009 a modelmi DC50. Nie je vhodný pre jednotky DC50S vyrobené po tomto dátume, ktoré vyžadujú spaľovacie plynovody DC0140 alebo DC0148. Kocka na predĺženie musí byť objednaná osobitne, keďže nie je súčasťou štandardného balenia. Pri výmene plynovodu je dôležité overiť dátum výroby kotla, aby sa predišlo problémom s kompatibilitou. Žiadne ďalšie elektrické alebo hydraulické pripojenia nie sú pre túto súčiastku potrebné.

Technický pozadie pre projektantov

DC0133 je keramický spaľovací plynovod navrhnutý na reguláciu prúdenia vzduchu do spaľovacej komory kotlov na pevné palivo. Keramický materiál poskytuje termálnu stabilitu a odolnosť voči vysokým teplotám, čím zabezpečuje dlhodobé fungovanie. Rozmery otvoru (300 x 35 mm) sú kľúčové pre udržanie správneho pomeru vzduchu a paliva, čo ovplyvňuje účinnosť spaľovania a emisie. Plynovod sa integruje do obálky kotla pomocou tesniacich materiálov, aby sa predišlo únikom vzduchu. Dizajn zabezpečuje rovnomerné rozdelenie vzduchu, čo je nevyhnutné pre úplné spaľovanie paliva a účinnosť systému. Pri použitie kocky na predĺženie sa zvyšuje plocha pre prúdenie vzduchu, čím sa ďalej zlepšuje výkon spaľovania.

Servis a prevádzka

DC0133 vyžaduje pravidelné prehliadky, aby sa zabezpečilo, že tesniace lánka sú neporušené a keramická plocha je bez trhlin alebo poškodenia. Akékoľvek známky opotrebenia alebo deformácie by mali byť okamžite odstránené, aby sa predišlo únikom vzduchu a zníženiu účinnosti. Mala by sa tiež skontrolovať integrita tesniacej podložky. Nie sú poskytované konkrétne intervaly servisu, ale odporúča sa pravidelné vizuálne prehliadky počas bežnej údržby kotla. Čistota otvoru plynovodu je dôležitá, aby sa predišlo zablokovaniu, ktoré by mohlo narušiť prúdenie vzduchu a spaľovanie.

Často kladené otázky

Môže byť DC0133 použitý s kotlami DC50S vyrobenými po roku 2010?
Nie, DC0133 je vhodný len pre modely DC50S vyrobené pred 31. decembrom 2009. Novšie modely vyžadujú spaľovacie plynovody DC0140 alebo DC0148.

Je kocka na predĺženie zahrnutá v balení DC0133?
Nie, kocka na predĺženie nie je súčasťou štandardného balenia a musí sa objednať osobitne.

Aké tesniace materiály sú zahrnuté v balení DC0133?

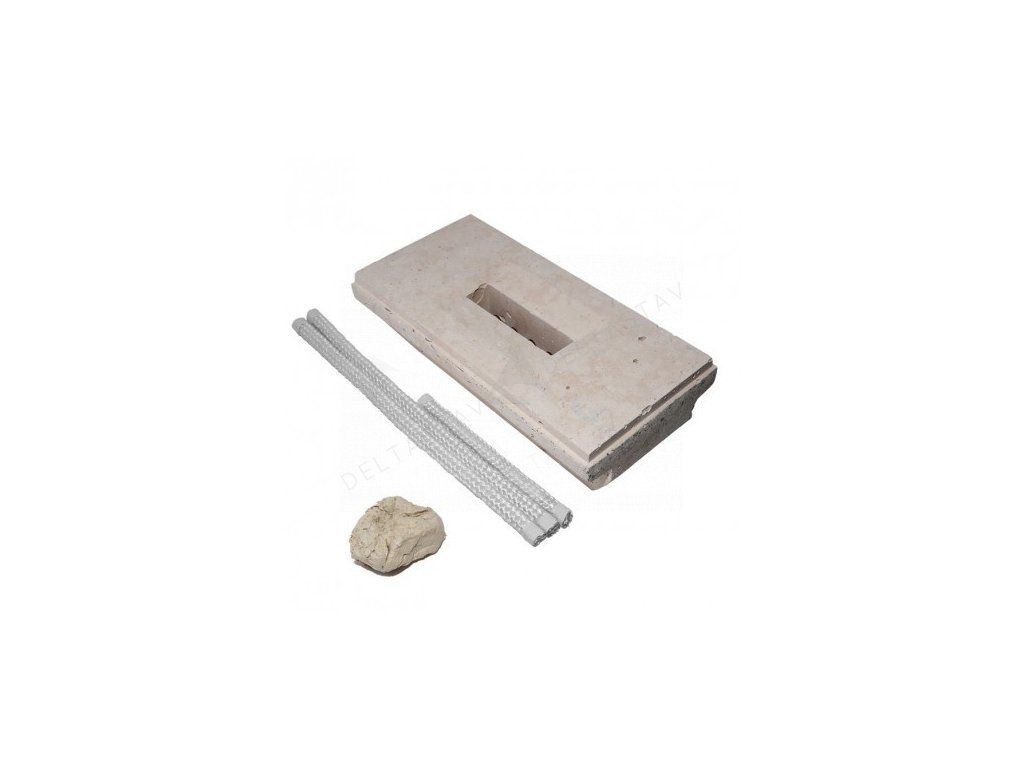

Balenie zahŕňa tesniacu podložku a tri tesniace lánka pre bočné a predné tesnenie plynovodu.

Ako sa DC0133 zaradí počas inštalácie?
Plynovod musí byť umiestnený tak, aby bol zaradený do otvoru spaľovacej komory, aby sa zabezpečilo rovnomerné prúdenie vzduchu a predišlo sa neefektívnemu prevádzkovaniu.
