UNIMIX - univerzálna zostava, bez skrine - 3/4"xEK; 9cestný; DAB.EVOSTA2 40-70/130; mosadz

Podrobný popis

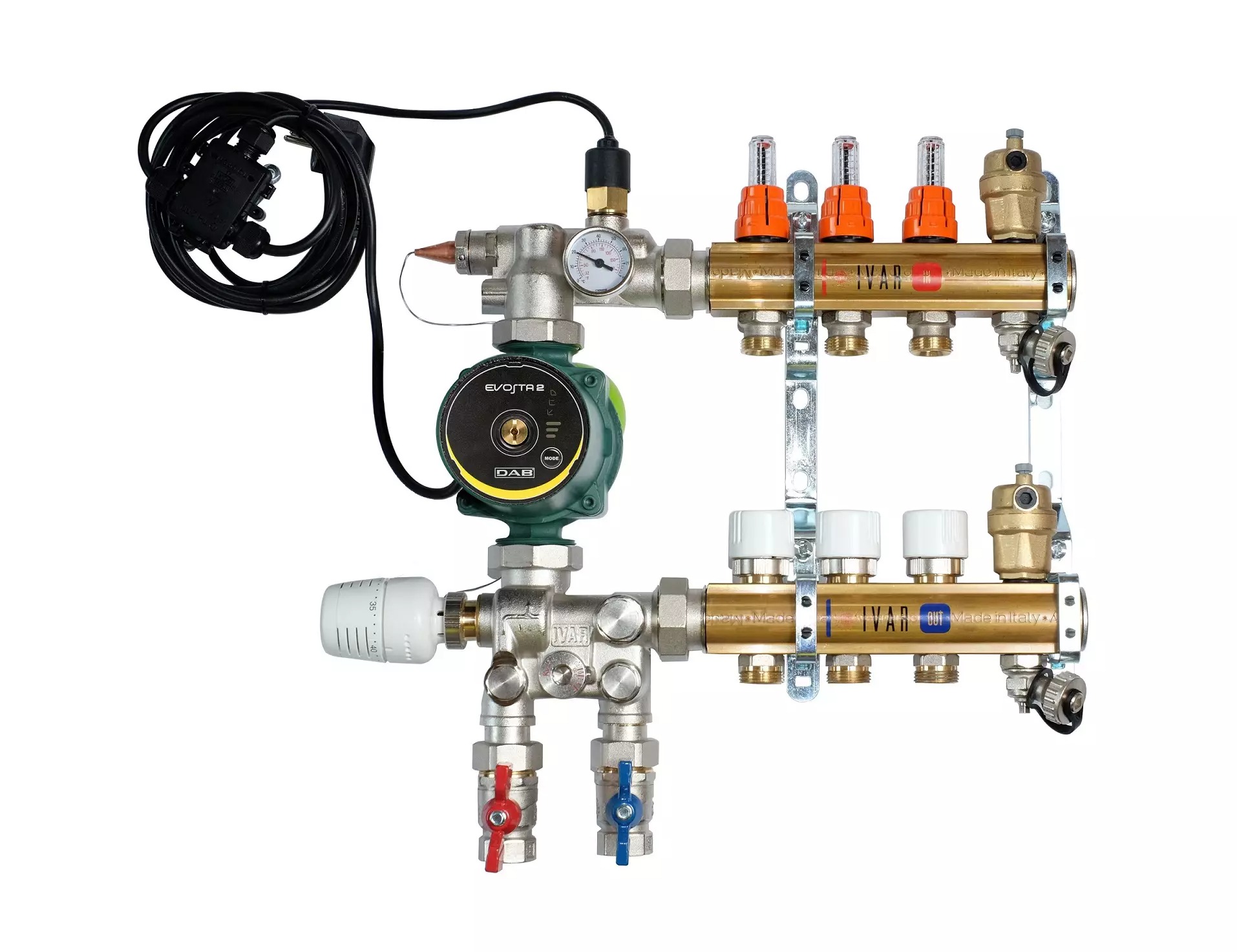

Univerzálna jednotka IVAR UNIMIX je modulový systém navrhnutý na využitie v hydraulických kúreníach, najmä v kombinovaných systémoch spojených podlahovým kúrením s radiátormi. Často sa používa v obytných a komerčných budovách, kde je potrebná presná teplotná regulácia a riadenie prúdu. Inštalatéri pracujúci s podlahovým kúrením nájdu túto jednotku vhodnú na integráciu do systémov s viacerými zónami a rôznymi požiadavkami na výkon. Jednotka je navrhnutá na inštaláciu v mechanických miestnostiach alebo servisných zónach, kde je priestor obmedzený, ale prístup je nevyhnutný pre údržbu a prispôsobenie.

Jednotka ako kompletná súprava je ideálna pre systémy, kde je potrebný centrálny bod zmiešavania a vyvažovania. Jednotka je zvlášť vhodná pre aplikácie, kde je kritická teplotná regulácia a riadenie prúdu, napríklad v kúrení viacerých miestností alebo v budovách s vysokou tepelnou záťažou. Zahrnutie obiehacej pumpy a trojcestného zmiešavacieho ventilu umožňuje efektívne rozdelenie tepla a vyvažovanie systému, čím sa zabezpečuje rovnomerné dodanie tepla do všetkých zón.

Technické parametre

Materiál	Mosadz CW617N
Prevádzková teplota	+90 °C
Nominálny tlak	PN 6
Kód	557677UBS
Značka	IVAR

Prevádzková teplota +90 °C a nominálny tlak PN 6 sú základné pre určenie kompatibility systému a výberu komponentov. Tieto parametre zabezpečujú, že jednotka dokáže vydržať štandardné tlaky a teploty v kúrení, čím je vhodná pre väčšinu obytných a lehko komerčných aplikácií. Konštrukcia z mosadze (CW617N) poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť, čo je dôležité pre dlhodobé fungovanie v uzavretých kúreniach.

Inštalácia a pripojenie

Jednotka je pripojená cez vnútorný 3/4 palca ženský závit, ktorý musí byť počas inštalácie správne prispôsobený príslušnými potrubnými príslušenstvami. Súprava zahŕňa montážne závesy pre bezpečnú inštaláciu, buď na stenu, alebo do dedikovanej skrine. Počas inštalácie je nevyhnutné overiť, že všetky pripojenia sú pevné a netekúce, najmä na pumpy a ventiloch. Častou chybou je nesprávne zaradenie prúdomerov a vyvažovacích škrtiacich tyčiniek, čo môže viesť k nepresným údajom a nízkej výkonnosti systému. Uistite sa, že jednotka je inštalovaná v mieste, ktoré umožňuje ľahký prístup k všetkým komponentom pre budúcu údržbu a prispôsobenie.

Kompatibilita a príslušenstvo

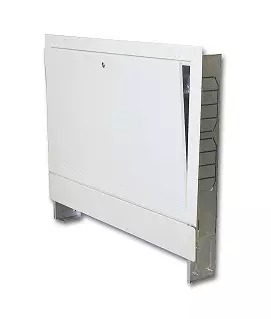

Súprava UNIMIX je kompatibilná so štandardnými systémami podlahového kúrenia a radiátormi. Je navrhnutá na spoluprácu s obiehacou pumpou DAB.EVOSTA2 40-70/130, ktorá je zahrnutá v súprave. Jednotka zahŕňa prúdomery, uzávieracie ventily a obehový ventil pre vyvažovanie systému. Ďalšie komponenty, ako je termostat IVAR.AC 614 E, môžu byť potrebné pre riadenie pumpy, keďže vypnutie pumpy nie je súčasťou štandardnej súpravy. Skriňa musí byť špecifikovaná pri objednávke, s možnosťou stenového, podlahového alebo bez skrine. Príslušenstvo, ako sú teplotné senzory a expanzné nádoby, by mali byť vybrané podľa konkrétnych požiadaviek systému.

Technický pozadie pre projektantov

Jednotka UNIMIX funguje tak, že kombinuje obiehaciu pumpu s trojcestným zmiešavacím ventilom na reguláciu teploty kúrenia. Mosadz CW617N je vybraná pre svoju odolnosť a odolnosť proti korózii v uzavretých kúreniach. Zahrnutie vyvažovacej škrtiacej tyčinky umožňuje presné riadenie prúdu, čo je nevyhnutné pre udržiavanie rovnomerného rozdelenia tepla do viacerých zón. Systém sa integruje do celkovej siete kúrenia cez štandardné potrubné pripojenia a je navrhnutý na spoluprácu s termostaty a riadiacimi systémami pre automatickú reguláciu teploty. Životnosť a účinnosť jednotky sú ovplyvnené kvalitou inštalácie, čistotou systému a pravidelnosťou údržby.

Údržba a prevádzka

Pravidelná údržba je nevyhnutná pre zabezpečenie pokračujúcej výkonnosti jednotky. To zahŕňa kontrolu netekúcich pripojení, overenie prevádzky pumpy a ventilov a zabezpečenie, že prúdomery fungujú správne. Systém by mal byť pravidelne vyčistený podľa pokynov výrobcu, aby sa odstránili akékoľvek nečistoty alebo kontaminanty, ktoré by mohli ovplyvniť výkon. Odporúča sa tiež liečba kúrenia prípravkom, ako je GEL.LONG LIFE 100, pre predĺženie životnosti komponentov a prevenciu korózie. V krátkosti nie sú uvedené konkrétne intervaly údržby, ale pravidelné kontroly sú odporúčané pre identifikáciu a riešenie akýchkoľvek potenciálnych problémov časťa.

Často kladené otázky

Môže byť súprava UNIMIX použitá so stenovou skriňou?
Áno, jednotku možno objednať so stenovou skriňou špecifikáciou kódu + N pri objednávke.

Je obiehacia pumpa zahrnutá v súprave?
Obiehacia pumpa DAB.EVOSTA2 40-70/130 je zahrnutá v štandardnej súprave.

Môže byť vypnutie pumpy riadené externým spôsobom?
Áno, vypnutie pumpy nie je súčasťou štandardnej súpravy a musí byť riadené cez externý termostat alebo riadiaci systém, ako je IVAR.AC 614 E.

Aká je odporúčaná procedúra údržby jednotky?
Systém by mal byť pravidelne vyčistený podľa pokynov výrobcu a liečený prípravkom, ako je GEL.LONG LIFE 100, pre prevenciu korózie a predĺženie životnosti komponentov.
