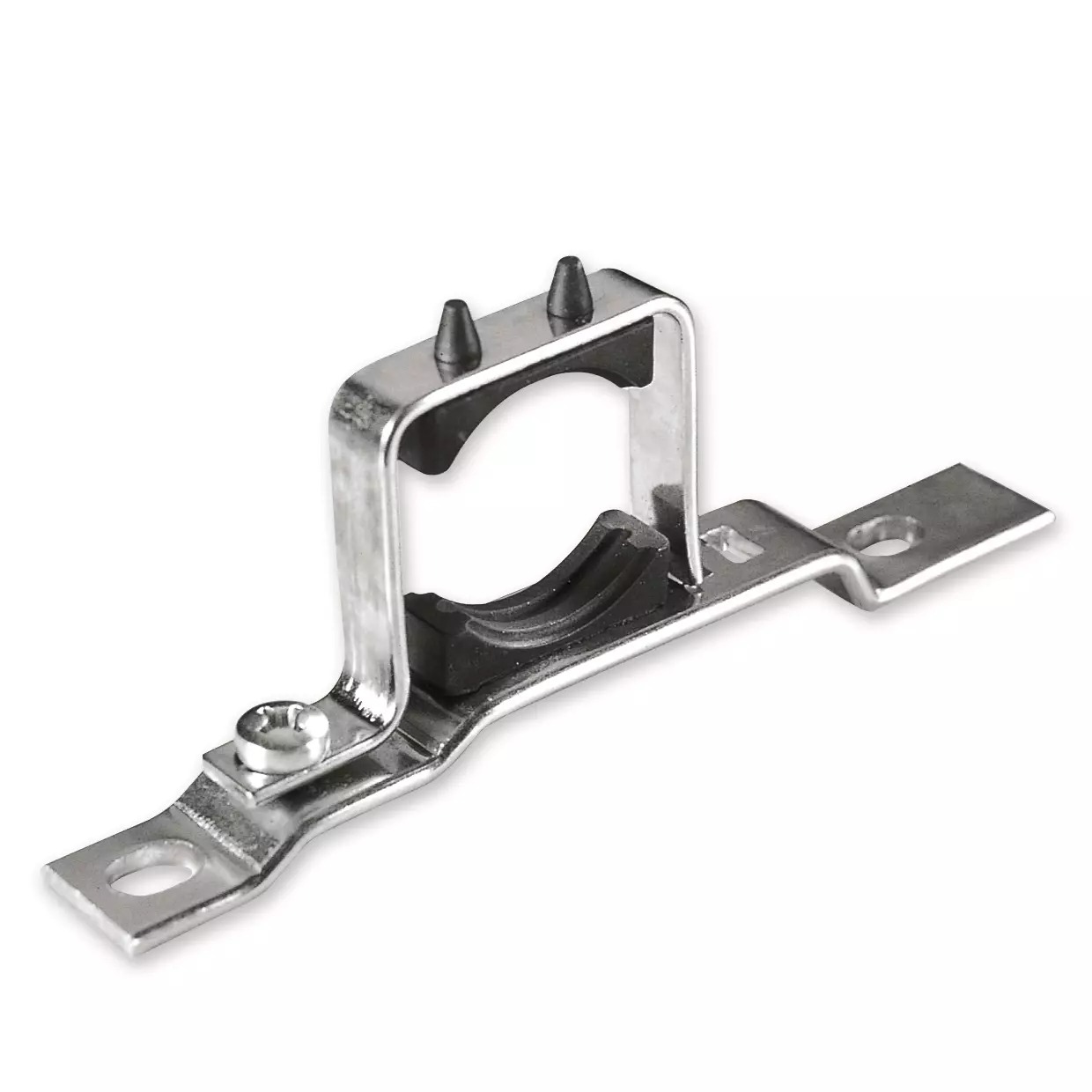

Upevňovacia konzola - k rozdeľovaču- 3/4"; jednoduchá

Podrobný popis

Kotvicné závity sú zásadné komponenty v hydronických vykurovacích systémoch, kde sa rozdeľovače používajú na distribúciu alebo zber tekutín. Tieto závity zabezpečujú pevné upevnenie rozdeľovačov v mechanických miestnostiach, podlahových vykurovacích systémoch a v obchodných aj bytových budovách. Inštalatéri pracujúci na podlahovom vykurovaní, distribúcii potrubie pod podlahou alebo systémoch založených na rozdeľovačoch narazia na tieto závity počas inštalácie a údržby. Správne umiestnenie závitov zabraňuje prenosu vibrácií a zabezpečuje štruktúrnu celistvosť rozdeľovačového zoskupenia.

Počas inštalácie rozdeľovačových systémov musí byť závit vybraný podľa typu rozdeľovača a veľkosti pripojenia. Závit musí byť kompatibilný s modelom rozdeľovača a poskytovať dostatočnú podporu, aby sa zabránilo prehýbaniu alebo nesprávnej orientácii. Zvyčajne sa upevňuje na konštrukčné prvky ako sú steny alebo podlahy pomocou vhodných krytiel. Závit musí tiež zvládnuť tepelné rozťahovanie a skrátenie rozdeľovača a pripojeného potrubia.

Technické parametre

Materiál	oceľ so zinkovým povrchovým úpravom
Kód	500901
Značka	IVAR

Technické parametre tohto závitového systému sú kľúčové pre zabezpečenie kompatibility s rozdeľovačovým systémom. Konštrukcia z oceľe so zinkovým povrchovým úpravom poskytuje odolnosť proti korózií, zatiaľ čo kaučukové vložky pomáhajú tlmiť vibrácie a znížiť hluk. Veľkosť pripojenia 3/4 palca musí zodpovedať rozmerom vstupu alebo výstupu rozdeľovača. Tieto parametre sú zásadné pre správny výber závitového systému a výkon systému.

Inštalácia a pripojenie

Inštalácia zahŕňa umiestnenie závitového systému na určené miesto a jeho upevnenie na povrchu pomocou vhodných krytiel. Závit musí byť zaradený do bodov upevnenia rozdeľovača, aby sa zabezpečila rovnomerná rozdelenie náteru. Veľkosť pripojenia 3/4 palca musí byť overená vzhľadom na kompatibilitu s príslušným portom rozdeľovača. Počas inštalácie je dôležité overiť, či je závit vodorovný a či sú kaučukové vložky správne umiestnené, aby sa zabránilo priamej kovovej kontaktu. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nedostatočné upevnenie a nedostatočné zohľadnenie tepelného rozťahovania.

Kompatibilita a príslušenstvo

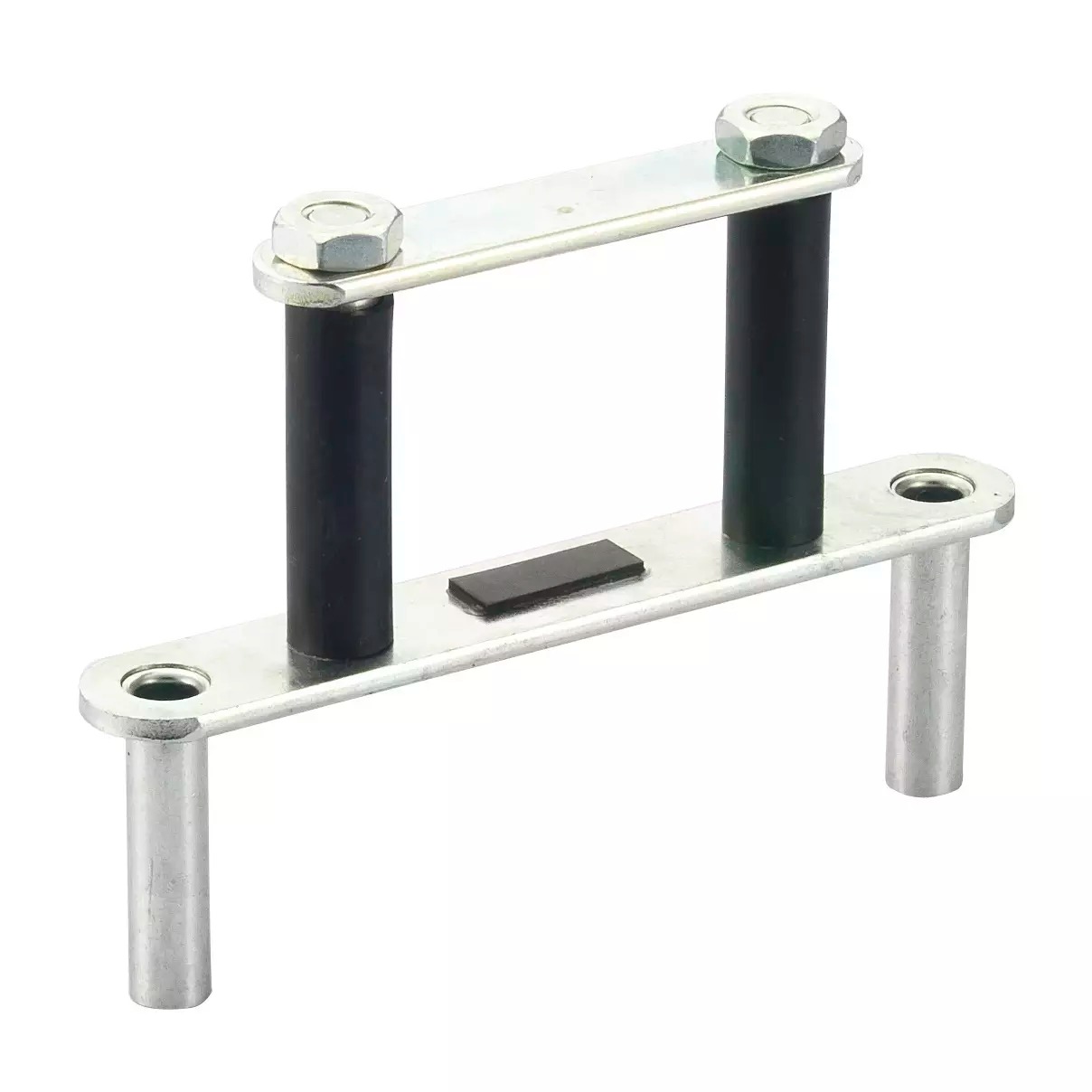

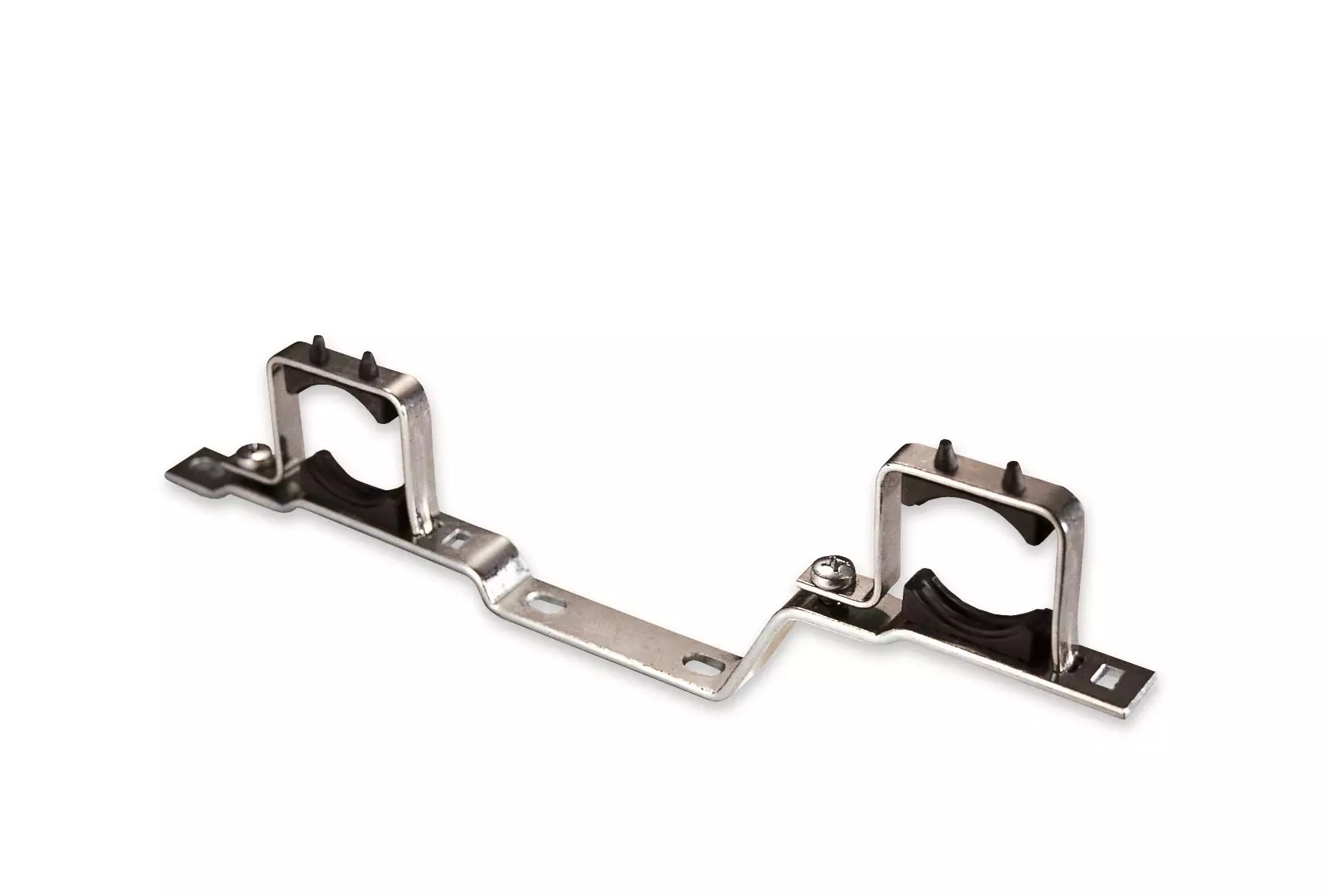

Tento závitový systém je kompatibilný s rôznymi modelmi rozdeľovačov IVAR vrátane CS 501, CI 553, CS 553, CI 557, UNIMIX a COMBITOP. Je tiež vhodný na použitie s inými typmi rozdeľovačov uvedenými v dokumentácii výrobcu. Pri objednávke sa uistite, že závitový systém zodpovedá modelu rozdeľovača a veľkosti pripojenia. K dodatočným komponentom môžu patriť krytie a tesniace materiály potrebné pre kompletnú inštaláciu. Súvisiace produkty zahŕňajú modely IVAR.AC 610, IVAR.AC 611, IVAR.AC 628 a IVAR.AC 639, ktoré sú k dispozícii v jednoduchých aj dvojitých konfiguráciách.

Technický pozadie pre projektantov

Kotvicný závit slúži ako podporná konštrukcia pre rozdeľovač, čím zabezpečuje jeho pevné upevnenie a zaradenie do systémového potrubia. Materiál z oceľe so zinkovým povrchovým úpravom poskytuje odolnosť a odolnosť proti korózií, čím je vhodný na použitie v prostredí s pravdepodobným vystavením vlhku. Kaučukové vložky slúžia na izoláciu závitového systému od rozdeľovača, čím sa zníži prenos vibrácií a hluku. Návrh závitového systému umožňuje jednoduchú inštaláciu a úpravu, zatiaľ čo jeho štrukturálne vlastnosti zabezpečujú dlhodobú stabilitu. Výkon závitového systému je ovplyvnený kvalitou povrchu upevnenia a presnosťou inštalácie.

Služba a prevádzka

Pravidelná kontrola závitového systému by mala zahŕňať prehliadku na známky korózií, opotrebenia alebo uvoľnenia krytiel. Kaučukové vložky by mali byť prehliadnuté na poškodenie alebo degradáciu, ktorá by mohla ovplyvniť ich vlastnosti tlmenia vibrácií. Ak sa zistia akékoľvek problémy, závitový systém by mal byť vymenený alebo opravený podľa potreby. Neexistujú konkrétne intervaly služby pre tento komponent, ale pravidelné vizuálne prehliadky sú odporúčané ako súčasť údržby systému.

Často kladené otázky

Môže byť tento závitový systém použitý s všetkými modelmi rozdeľovačov IVAR?
Tento závitový systém je špecificky navrhnutý na použitie s modelmi rozdeľovačov IVAR CS 501, CI 553, CS 553, CI 557, UNIMIX a COMBITOP. Nie je vhodný pre všetky typy rozdeľovačov IVAR.

Aký je účel kaučukových vložiek v závitovom systéme?
Kaučukové vložky sú zahrnuté na tlmenie vibrácií a zníženie prenosu hluku medzi závitovým systémom a rozdeľovačom. Tiež pomáhajú zabrániť priamej kovovej kontaktu.

Môže byť tento závitový systém použitý v horizontálnych aj vertikálnych inštaláciách?
Áno, tento závitový systém môže byť použitý v horizontálnych aj vertikálnych inštaláciách, poskytuje však, že povrch upevnenia je vhodný a závitový systém je správne upevnený.

Aká je maximálna nosnosť tohto závitového systému?
Maximálna nosnosť nie je uvedená v technických údajoch. Odporúča sa dodržiavať pokyny výrobcu pre rozdelenie náteru a rozostupy závitového systému.

Dokumenty na stiahnutie

• CSTL_Konzoly AC 609 639 (PDF)
• SKTL_Konzoly AC 609 639 czver (PDF)
