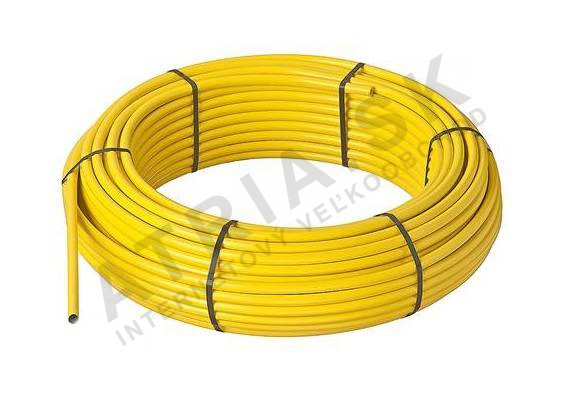

Viacvrstvové potrubie ALPEX-GAS, 20 x 2 KOT IVAR.ALPEX-GAS

Podrobný popis

Plynové rozvody v obytných a komerčných budovách vyžadujú spoľahlivé potrubné riešenia, ktoré zabezpečujú dlhodobú integritu za rôznych termálnych a hydraulických podmienok. Multiláterne plynové potrubie IVAR ALPEX-GAS je špecificky navrhnuté pre takéto aplikácie, poskytujúc odolné a odolné proti korózii riešenie pre vnútorné plynové linky. Inštalatéri pracujúci na nových stavbách alebo aktualizáciách systémov budú mať výhodu v kompatibilite potrubia so stlačovacími spojkami, čo umožňuje rýchlu a bezpečnú montáž bez potreby pálenia alebo svaru.

Typické inštalácie zahŕňajú plynové linky pre kuchynské spotrebiče, ohrevové kúrene a centrálny systém kúrenia. Flexibilita potrubia a odolnosť proti termálnej expanzii z neho robí vhodný pre obe prepojenia nad stropom aj skryté v múrach a stropoch. Vďaka svojej multiláternej konštrukcii si potrubie udržiava štruktúrnu tuhosť, zatiaľ čo toleruje menšie odchýlky pri inštalácii bez poškodenia výkonu systému.

Technické parametre

Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnosť	0,222 kg
Kód	87120236
Značka	IVAR

Jmenovitý tlakový rating PN 10 ukazuje, že potrubie dokáže vydržať vnútorný tlak za štandardných prevádzkových podmienok. Tento rating je kľúčový pre návrh systému, aby sa zabezpečilo, že vybrané potrubie dokáže vydržať očakávané zaťaženie bez deformácie alebo poruchy. Rozsah prevádzkovej teploty od -20°C do +60°C umožňuje jeho použitie v prostrediach s výraznými sezónnymi výkyvmi. Pri výbere komponentov musia tieto parametre zodpovedať celkovým požiadavkám systému a miestnym predpisom.

Inštalácia a pripojenie

Pripojenie potrubia sa vykonáva výhradne pomocou stlačovacích spojiek IVAR.PRESS-GAS. Inštalácia zahŕňa orezanie potrubia na požadovanú dĺžku, vloženie do spojky a použitie stlačovacieho nástroja podľa pokynov výrobcu. Ochranný vlnený kryc je potrebné zachovať nepoškodený počas inštalácie, aby sa zabránilo mechanickému poškodeniu. Kľúčové kontrolné body zahŕňajú overenie správnej polohy stlačovacieho nástroja, potvrdenie plnej hĺbky vloženia potrubia do spojky a kontrolu stlačeného spojenia na viditeľné chyby. Bežné chyby inštalácie zahŕňajú nedostatočný stlačovací tlak, nesprávnu polohu nástroja a použitie nekompatibilných spojiek, čo môže viesť k únikom alebo poruche systému.

Kompatibilita a príslušenstvo

Plynové potrubie je navrhnuté na použitie výhradne s príslušenstvom IVAR.PRESS-GAS. Aby bol plynový rozvodový systém kompletný, je potrebné zvlášť získať ďalšie komponenty ako ohyby, T-spojky a uzávierky. Ochranný vlnený kryc je súčasťou štandardného balenia, čím sa zabezpečuje, že potrubie je pripravené na inštaláciu hneď po rozbaľaní. Inštalatéri by mali zabezpečiť, že všetky príslušenstvo sú z rovnakej produktovej rodiny, aby sa udržala integrita systému a dodržiavali sa bezpečnostné normy.

Technický pozadie pre projektantov

Multiláterná konštrukcia zahŕňa vnútornú polyetylénovú vrstvu, hliníkovú armovaciu vrstvu a vonkajšiu polyetylénovú izoláciu. Minimálna hrúbka hliníkovej vrstvy 0,4 mm poskytuje štruktúrnu stabilitu a zabráni úniku plynu. Ochranný vlnený kryc zvyšuje mechanickú ochranu proti opotrebeniu a nárazom. Systém sa plynule integruje do existujúcich plynových sietí tým, že udržiava konzistentné tokové vlastnosti a odolnosť proti tlaku. Dlhodobý výkon závisí od správnej inštalácie, dodržiavania limít tlaku a absencie agresívnych látok v prepravovanom médiu.

Služba a prevádzka

Pravidelná kontrola stlačovacích spojov sa odporúča počas pravidelných kontrol systému. Okrem vizuálnych kontrol nie sú požadované žiadne pravidelné údržby. Systém by mal byť vybavený pred akoukoľvek kontrolou alebo opravou. Ochranný kryc by mal zostať nepoškodený počas celej životnosti, aby sa zabezpečila pokračujúca ochrana pred prostrednými faktormi.

Často kladené otázky

Môže byť potrubie ALPEX-GAS použité v skrytých stenových inštaláciách?
Áno, za predpokladu, že ochranný kryc zostáva nepoškodený a trasa vyhýba sa ostrým ohybom alebo nadmernému stlačeniu.

Je potrubie vhodné na použitie s tretími stranami stlačovacími nástrojmi?
Nie. Len príslušenstvo a nástroje IVAR.PRESS-GAS sú schválené na použitie s týmto potrubím, aby sa zabezpečilo tesné spojenie.

Aký je minimálny polomer ohybu tohto potrubia?
Minimálny polomer ohybu musí byť dodržaný, aby sa zabránilo zatúlaniu alebo deformácii multiláternej štruktúry.

Môže byť potrubie orezané po stlačení?
Nie. Po stlačení potrubia do spojky sa nesmie znovu použiť alebo orezať, aby sa nezakazovala integrita spojenia.
