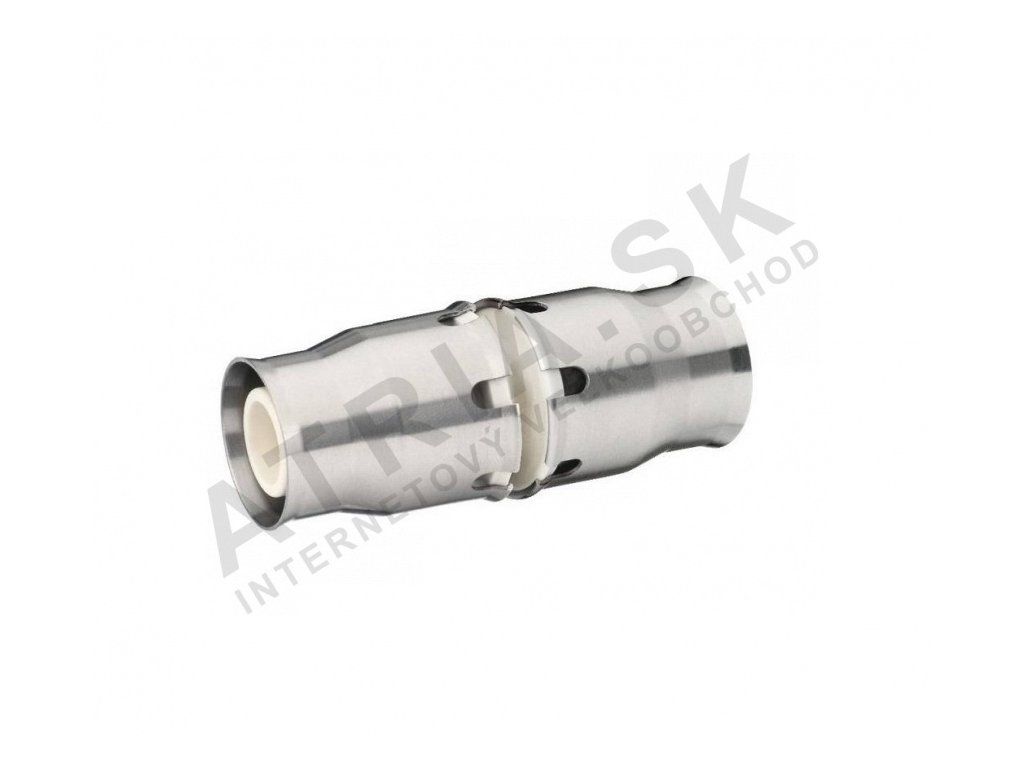

Vsuvka PUSH-PPSU - 26x26

Podrobný popis

Push-fit spojky sa často používajú v obytných a komerčných vykurovacích a vodoinštalačných systémoch na prepojenie flexibilných plastových potrubie bez potreby stlačovacích nástrojov. Táto spojka umožňuje rýchlu a bezpečnú inštaláciu v systémoch, kde je priestor obmedzený alebo kde je časté rozpojovanie potrebné. Inštalatéri často pracujú s týmito spojkami v systémoch podlahového vytápenia, domovom teplom vode a centrálnom vykurovaní. Sú vhodné pre systémy pracujúce pri stredných tlakoch a teplotách, čím zabezpečujú spoľahlivé výkony v prostrediach ako sú kúpele, kuchyne a strojárske miestnosti.

Pri inštalácii sa spojka zatlačí na pripravené koncové časti potrubia, kým nezaskočí do miesta. Vnútorný tesniaci kruh zabezpečuje vodotesný spoj, zatiaľ čo kovový tesniaci prstenec sa pripevňuje k stene potrubia. Tieto komponenty spoločne udržiavajú integritu spojenia v čase, aj keď sú vystavené tepelnému rozťahovaniu a stlačeniu. Spojka musí byť použitá s kompatibilnými priemermi potrubia a nesmie byť preťažená ani zle zaradená počas montáže.

Technické parametre

Materiál	Plast PPSU
Prevádzková teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	4013960371079
Hmotnosť	0,05 kg
Kód	88326100
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že spojka je vhodná pre systémy pracujúce pri maximálne 10 bar. Maximálna prevádzková teplota +120°C je vhodná pre systémy teplej vody a vykurovania. Pri výbere tohto komponentu sa uistite, že podmienky systému zodpovedajú týmto hodnotám, aby sa predišlo predčasnému poškodeniu. Materiál PPSU ponúka dobrú chemickú odolnosť a mechanickú pevnosť, čím je vhodný pre dlhodobé použitie v uzavretých systémoch.

Inštalácia a pripojenie

Na inštaláciu spojky najskôr vyčistite a osušte koncové časti potrubia. Uistite sa, že tam nie sú žiadne nečistoty alebo hrany, ktoré by mohli ovplyvniť tesnenie. Vložte jednu koncovú časť potrubia do push-fit strany spojky, kým nedosiahne zastavovací značku. Druhá koncová časť sa závitovo pripevní k príslušnému závitovému koncu. Vždy overte, že tesniaci prstenec je správne umiestnený a že EPDM tesniaci kruh nie je poškodený. Bežné chyby zahŕňajú použitie potrubia s odlišnými priemermami, použitie príliš veľkého tlaku pri vkladaní alebo nedbanlivé skontrolovanie správnosti po inštalácii. Vždy skontrolujte systém na úniky po dokončení inštalácie.

Kompatibilita a príslušenstvo

Táto spojka je špecificky navrhnutá pre potrubie ALPEX rovnakého priemeru. Nenájdite ju použiť s tuhým medeným alebo oceľovým potrubím. Pri montáži systému sa uistite, že všetky príslušenstvo, ako sú ohyby, rozdeľovače a ventily, sú tiež kompatibilné s push-fit systémom. Ak sa má pripojiť k závitovému alebo flančovému systému, môžu byť potrebné ďalšie komponenty ako sú spojky alebo adaptéry. Pre bežnú inštaláciu s týmto modelom nie sú potrebné žiadne špecifické príslušenstvo.

Technický pozadie pre projektantov

Táto spojka pracuje na princípe push-fit, kde EPDM tesniaci kruh vytvára vodotesný bariér medzi potrubím a spojkou. Obal z PPSU poskytuje konštrukčnú podporu a odolnosť proti tepelnému stresu. Tesniaci prstenec z nehrdzavejúcej ocele sa pri inštalácii stlačí okolo potrubia, čím zabráni axiálnemu pohybu a zabezpečí dlhodobú spoľahlivosť. Návrh sa plynulo integruje do uzavretých systémov vykurovania a teplej vody. Trvanlivosť systému závisí od správnej inštalácie, dodržiavania limít tlaku a teploty a používania kompatibilných materiálov po celom obvode systému.

Servis a prevádzka

Bežná kontrola tejto spojky nie je potrebná, pokiaľ sa nevyskytnú poruchy systému. Počas pravidelného servisu skontrolujte pre úniky, zmeny farby alebo deformácie. Ak sa spojenie poruší, môže sa nahradiť bez rezania potrubia pomocou push-fit odpojovacieho nástroja. Pre tento model nie sú stanovené pravidelné servisné intervaly. V prípade vypnutia systému alebo dlhodobého nevyužívania sa uistite, že systém je vyčistený a ochránený pred mrazivými podmienkami, ak je to potrebné.

Často kladené otázky

Môže sa táto spojka použiť s inými typmi plastového potrubia?
Nie. Je špecificky navrhnutá pre potrubie ALPEX a nebude vytvárať bezpečné spojenie s inými typmi flexibilných alebo tuhých potrubie.

Je možné znovu použiť spojku po jej odstránení?
Nie. Po odstránení môže byť tesniaci prstenec a tesniaci kruh poškodený a nesmú byť znovu použité. Pre spoľahlivé spojenie musí byť nainštalovaná nová spojka.

Ako tesniaci prstenec zabráni únikom?
Tesniaci prstenec je vyrobený z nehrdzavejúcej ocele a stlačí sa okolo steny potrubia počas inštalácie, čím vytvorí mechanický zámok, ktorý zabráni axiálnemu pohybu a udrží tesné spojenie.

Aký je efekt vysokých teplôt na obal z PPSU?
PPSU je stabilný pri teplotách až do +120°C a udržuje svoju konštrukčnú integritu a tesniace vlastnosti v tomto rozsahu teplôt, čím je vhodný pre systémy teplej vody a vykurovania.
