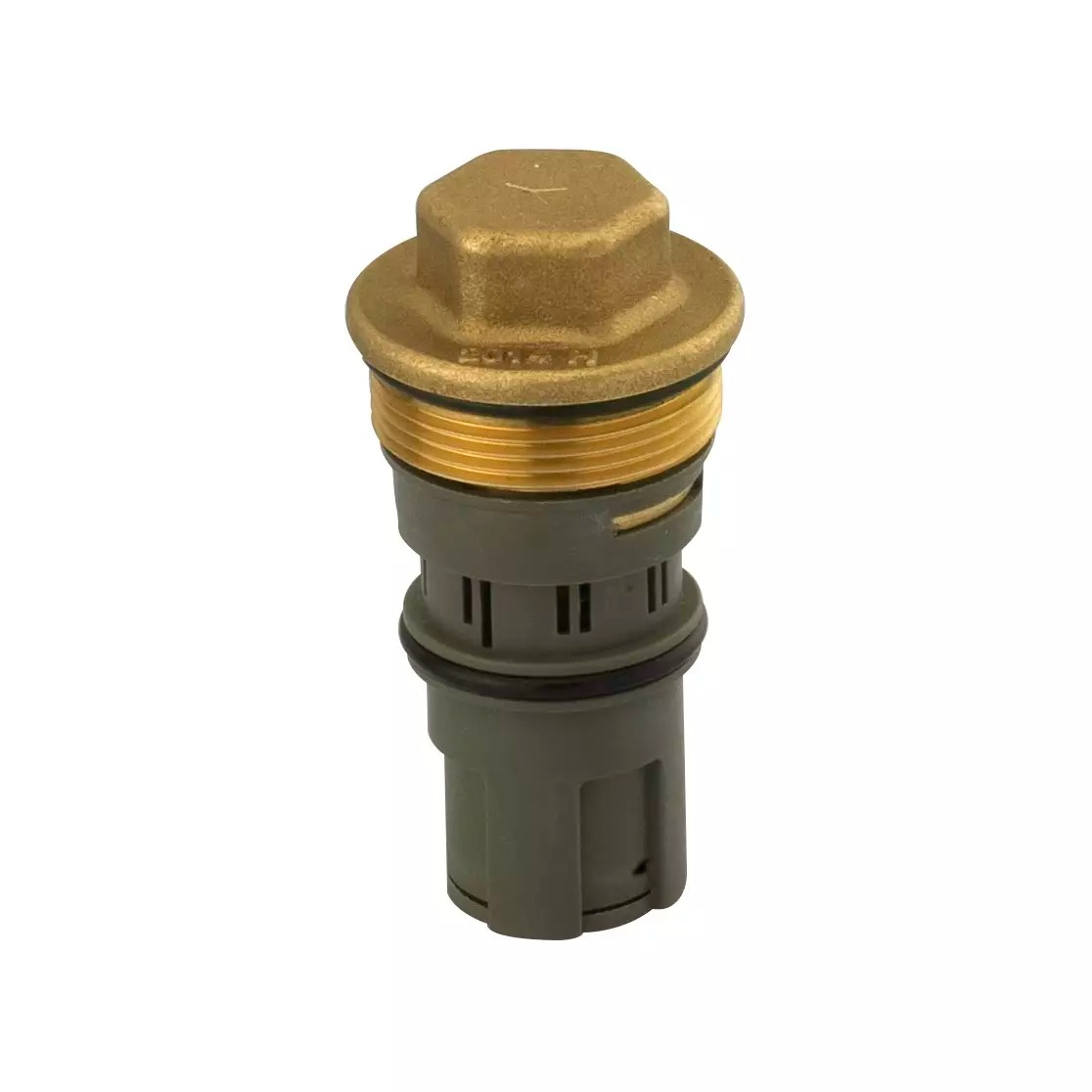

Vymeniteľná regulačná vložka - bez možnosti vonkajšieho nastavenia - 15-130kPa; 612-2380l/h; biela
Kód: 590110Súvisiaci tovar
Podrobný popis
Tento nahradzovateľný riadiaci vložok je špecificky navrhnutý na integráciu do systémov dynamických vyvažovacích ventilov. Poskytuje presné riadenie prúdu bez potreby vonkajších úprav, čo ho robí ideálnym pre aplikácie, kde je potrebná konzistentná výkon. Vložok sa často používa v obchodných a priemyselných budovách, kde systémy HVAC vyžadujú presné hydraulické vyvažovanie. Inštalatéri pracujúci na centrálnych kúrení, systémoch teplej vody a chlazených vodách nájdu tento komponent nevyhnutný pre udržiavanie účinnosti a stability systému.
Design zabezpečuje kompatibilitu s rôznymi konfiguráciami systémov, najmä tými, ktoré vyžadujú pevné nastavenia prúdu. Vylúčením potreby ručných úprav vložok zníži riziko manipulácie a udržiava integritu systému v priebehu času. Jeho kompaktná konštrukcia umožňuje plynulú integráciu do úzky priestorov v mechanických miestnostiach alebo za panelmi, čo podporuje zjednodušený proces inštalácie v nových budovách aj rekonštrukciách.
Technické parametre
| Materiál | Mesiernica CW602N |
|---|---|
| Pracovná teplota | -20 °C |
| Nominálny tlak | PN 25 |
| Kód | 590110 |
| Značka | IVAR |
Inštalácia a pripojenie
Pred inštaláciou overte, či je teleso ventilu kompatibilné s riadiacim vložkom. Vložok je navrhnutý na priame vloženie do určeného priestoru dynamického vyvažovacieho ventilu, čo vyžaduje žiadne ďalšie nástroje pre montáž. Uistite sa, že vnútorné tesniace plochy sú čisté a bez nečistôt, aby sa zabránilo úniku. Bežnou chybou počas inštalácie je nesprávne zaradenie vložku, čo môže spôsobiť nesprávne tesnenie alebo obmedzený prúd. Vždy sa oboznámite s pokynmi výrobcu pre správne pozície a požiadavky na moment priečania.Kompatibilita a príslušenstvo
Tento riadiaci vložok je špecificky navrhnutý na použitie s dynamickými vyvažovacími ventily série IVAR.PICV 100 a 105. Pri objednávke sa uistite, že teleso ventilu zodpovedá rozmerom a závitom vložku. Na štandardnú inštaláciu nie sú potrebné ďalšie príslušenstvo, hoci v prípade špecifických systémov môže byť potrebné príslušenstvo ako sú tlakomery alebo prúdomery v závislosti od aplikácie.Technický pozadie pre návrhárov
Riadiaci vložok funguje tým, že obmedzuje prúd cez pevný otvor, čím umožňuje presné hydraulické vyvažovanie v systéme. Je vyrobený z mesiernice CW602N a plastových komponentov, čo zabezpečuje odolnosť proti korózií a odolnosť v širokom rozsahu prostredí. Výber materiálu zaručuje dlhodobú spolehlivosť aj za kolísavých teplotných podmienok. Integrácia do systému závisí od vnútorného geometrie ventilu a požadovaného prúdu. Návrhári systémov by mali zohľadniť pevné prúdové nastavenia vložku pri plánovaní zmeny záťaží a sezónnych zmien.Servis a prevádzka
Pravidelná kontrola sa odporúča pre zabezpečenie pokračujúceho výkonu. Skontrolujte príznaky opotrebenia alebo zablokovania v oblasti otvoru, ktoré môžu ovplyvniť presnosť prúdu. Vložok nevyžaduje pravidelné údržby, ale môže byť potrebné vyčistiť, ak systém je vystavený častým časticiam. Akákoľvek náhrada by mala byť vykonaná kvalifikovaným personálom, aby sa zabránilo poškodeniu telesa ventilu.Často kladené otázky
Môže byť tento vložok použitý s ventily inými ako IVAR.PICV 100 alebo 105?
Nie, je špecificky navrhnutý pre tieto modely. Použitie s nekompatibilnými ventily môže spôsobiť únik alebo nesprávnu prevádzku.
Je možné upraviť prúd po inštalácii?
Nie, vložok poskytuje pevné prúdové nastavenia. Upravenie vyžaduje výmenu vložku za inú variantu.
Ako pomáha farebná kódovanie pri prevádzke?
Farebná kódovanie pomáha rýchlo identifikovať prúdové nastavenie, čím zníži riziko nesprávnej inštalácie alebo zmätok v systémoch s viacerými ventily.
Aká je maximálna povolená teplota počas prevádzky?
Vložok je schválený pre prevádzku do +120°C, čo ho robí vhodným pre systémy teplej vody a kúrenia.
Dodatočné parametre
| Kategória: | vymeniteľné regulačné vložky - bez vonkajšieho nastavenia |
|---|---|
| Hmotnosť: | 0.15 kg |
| Materiál: | mosadz |
| Materiál: | mosadz CW602N |
| Menovitý tlak: | PN 25 |
| Prevádzková teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:23:36 |
