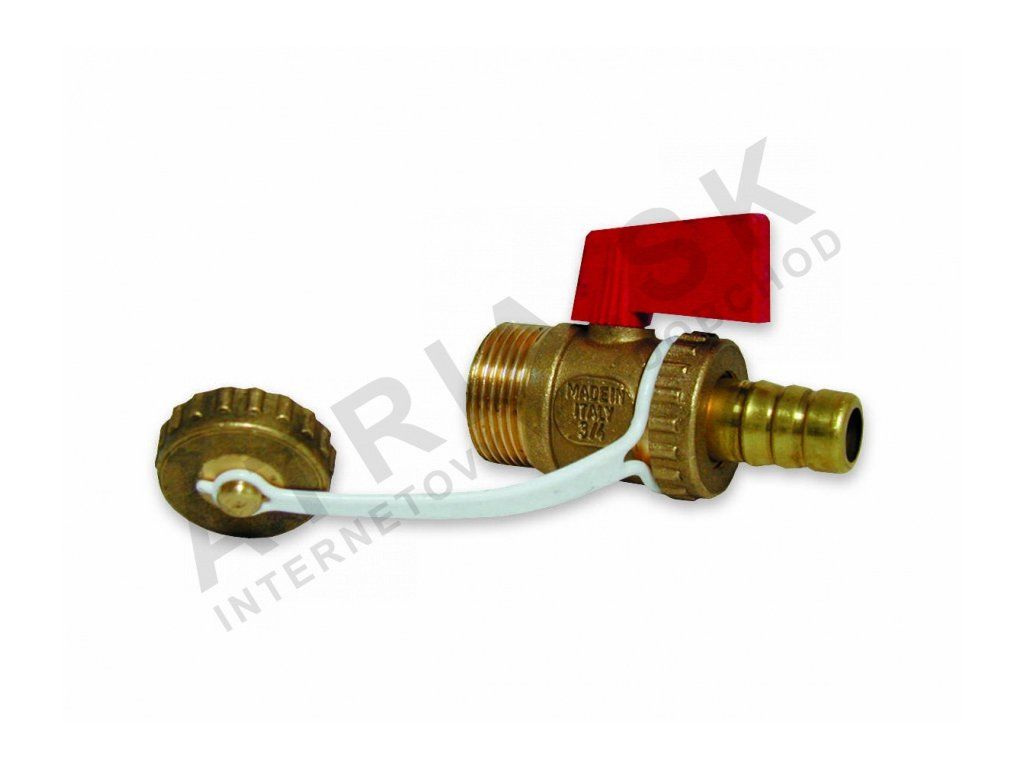

Vypúšťací guľový uzáver, 3/4" M IVAR.EURO M

Podrobný popis

Drénové guľové kryty sú zásadné komponenty vodoinštalačných a vykurovacích systémov, najmä v aplikáciách vyžadujúcich pravidelné odvádzanie alebo izoláciu systému. Inštalatéri často používajú tieto ventily v obytných a komerčných budovách, vrátane vykurovacích systémov, vodovodných línii a sanitárnych sietí. Kompaktný dizajn a odolná konštrukcia zaručujú ich vhodnosť pre nové inštalácie aj údržbu systému. Výklopný ventil sa zvyčajne inštaluje v nízkych bodoch systému, aby umožnil kontrolované uvoľnenie vody alebo odvádzanie častí systému pre údržbu. Vonkajšia rúra zabezpečuje kompatibilitu so štandardnými potrubnými príslušenstvami a zjednodušuje inštaláciu v úzkyh priestoroch.

Pri výbere drénového guľového krytu je dôležité zvážiť pracovné podmienky systému, vrátane tlaku a teploty. Výklopný ventil musí byť správne rozmerný, aby zodpovedal priemeru potrubia a požiadavkám systému. Nominálny tlakový rating a vlastnosti materiálu sú kľúčové pre zabezpečenie dlhodobého spoľahlivosti a výkonu.

Technické parametre

Inštalácia a pripojenie

Inštalácia drénového guľového krytu vyžaduje pečlivé zarovnanie vonkajšej rúry 3/4 palca s príslušným potrubným príslušenstvom. Ovládací kohútik umožňuje manuálne ovládanie a ventil by mal byť umiestnený tak, aby bol pri ovládaní ľahko dostupný. Pred zatiahnutím pripojenia by inštalatér mal zabezpečiť, že rúra je čistá a bez nečistôt, aby sa zabránilo únikom. Bežné chyby pri inštalácii zahŕňajú preťaženie pripojenia, čo môže poškodiť tesniace plochy, a nedbanlivé overenie smeru toku uvedeného na tele ventilu.

Kompatibilita a príslušenstvo

Tento drénový guľový kryt je kompatibilný so štandardnými vodovodnými systémami, ktoré používajú vonkajšie pripojenie 3/4 palca. Zvyčajne sa používa spolu s inými vypínacími a riadiacimi ventilmi v rovnakom systéme. Pre úplnú funkčnosť systému môže byť potrebné objednať ďalšie komponenty, ako sú potrubné príslušenstvá, tesniace materiály alebo montážne závesy. Pre túto verziu nie sú vyžadované žiadne špecifické príslušenstvá.

Technický pozadie pre projektantov

Princíp fungovania drénového guľového krytu je založený na guľovom uzávieracom mechanizme, ktorý sa otáča na otvorenie alebo uzavretie tokovej cesty. Telo z mosadze CW617N zabezpečuje odolnosť a odolnosť proti korózií, čo zaručuje jeho vhodnosť pre použitie s pitnou aj nepitnou vodou. Vonkajšia rúra umožňuje bezpečné pripojenie k systémovému potrubiu. Výkon ventilu je ovplyvnený kvalitou tesniacich ploch a zaradením gule do sedla. Správna integrácia do systému vyžaduje zváženie smeru toku a potreby pravidelnej údržby pre zabezpečenie pokračujúceho fungovania.

Údržba a prevádzka

Doprúča sa pravidelná kontrola drénového guľového krytu, aby sa zabezpečilo jeho hladké fungovanie bez únikov. Ovládací kohútik by mal byť skontrolovaný na pohyblivosť a pripojenie by malo byť preverené na známky opotrebenia alebo korózií. Ak sa ventil stane ťažko ovládateľný alebo ukáže známky úniku, mali by ste ho vymeniť alebo opraviť. Žiadne špecifické intervaly údržby nie sú uvedené v technických údajoch.

Často kladené otázky

Môže byť drénový guľový kryt použitý v systémoch s teplotami nižšími ako -10 °C?
Nie, rozsah pracovnej teploty je špecifikovaný ako -10 °C do +90 °C. Použitie v chladnejších podmienkach môže ovplyvniť vlastnosti materiálu a tesniace výkon.

Je drénový guľový kryt vhodný pre vysokotlakové vodné systémy?
Valcový ventil má nominálny tlak PN 10, čo zodpovedá maximálnemu pracovnému tlaku 10 bar. Nie je vhodný pre systémy s vyššími požiadavkami na tlak.

Môže byť drénový guľový kryt použitý s inými typmi kvapalín okrem vody?
Podľa technických údajov je ventil navrhnutý pre použitie s vodou. Kompatibilita s inými kvapalinami by mala byť potvrdená špecifikáciami výrobcu.

Je možné vymeniť ovládací kohútik samostatne?
Nie sú k dispozícii informácie o dostupnosti náhradných diel. Ak je ovládací kohútik poškodený, môže byť potrebné vymeniť celý ventil.
