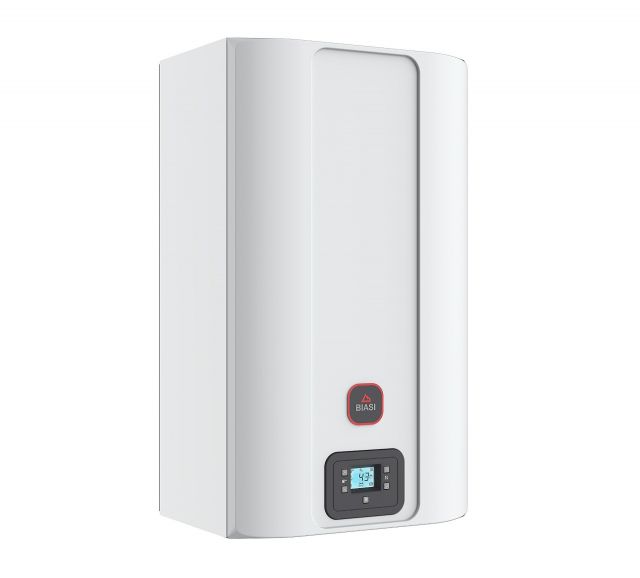

Závesný plynový kondenzačný kotol BIASI RINNOVA TEC 35 S

Podrobný popis

Tento kondenzačný kotol je vhodný pre jednotlivé a viacnábytove domy, kancelárie a podobné aplikácie, kde je potrebná kompaktná veľkosť a vysoká účinnosť. Inštalatéri ho bežne integrujú do nízkotlakových hydronických systémov so štandardnými potrubnými rozvodom. Regulovateľný spaľovací systém a adaptívny ventil umožňujú flexibilnú adaptáciu na premenné bremene a zloženie paliva. Jednotka vyžaduje štandardné zavesenie na stenu a prístup k servisnému vybaveniu ako je výmenník tepla a ovládacie panel.

Technické parametre

Termálny výkon pre teplú vodu (80/60°C)	34,1 kW
Termálny výkon pre vykurovanie (80/60°C)	30,6 kW
Minimálny termálny výkon pre vykurovanie	3,0 kW
Účinnosť pri 100 % bremene (30/50°C)	108,5 %
Prúd teplej vody ΔT=25°C	20,5 l/min
Výška	700 mm
Šírka	400 mm
Hĺbka	300 mm
Výška obalu	790 mm
Šírka obalu	480 mm
Hĺbka obalu	375 mm
Hmotnosť	32,5 kg
Kód	10314.2076.0
Značka	Biasi

Tieto parametre definujú výkonový rozsah kotla. Hodnota 34,1 kW pri 80/60°C ukazuje maximálny výkon pri konvenčných teplotných rozdieloch. Výkon pre teplú vodu 30,6 kW odráža znížený výkon kvôli vyšším návratným teplotám. Účinnosť 108,5 % pri 100 % bremene potvrdzuje kondenzačný režim cez výfukové plynové obnovy. Minimálny výkon 3,0 kW zabezpečuje stabilnú prevádzku pri nízkom bremene, čo je dôležité pre udržiavanie pohodlia v miernom počasí.

Inštalácia a pripojenie

Zavesenie vyžaduje pripevnenie jednotky k pevnej stene pomocou poskytnutých závesov. Primárne pripojenia zahŕňajú 3/4 palca závitový plynový vstup, 1/2 palca závitové vstupy a výstupy pre vodu. Výfukové ukončenie musí byť v súlade s miestnymi predpismi pre kondenzačné zariadenia. Inštalatéri musia overiť správne zaradenie primárneho výmenníka tepla a zabezpečiť neobmedzený prietok vzduchu okolo obalu. Bežné chyby zahŕňajú nesprávne rozmery výfukov, nesprávne vetranie a vynechajú si nastavenie kalibrácie plynového ventilu pre miestne zloženie paliva.

Kompatibilita a príslušenstvo

Tento model sa integruje so štandardnými termostaty a miestnymi senzormi, vrátane voliteľného systému iControl. Adaptívny plynový ventil eliminuje potrebu samostatných regulátorov plynového tlaku. Externý teplotný senzor umožňuje moduláciu podľa počasia. Ďalšie komponenty zahŕňajú 7-litrový expanzný nádoba a nevrátny ventil pre obvody teplej vody. Pre tento model nie sú odporúčané žiadne konkrétne alternatívy.

Technický pozadie pre projektantov

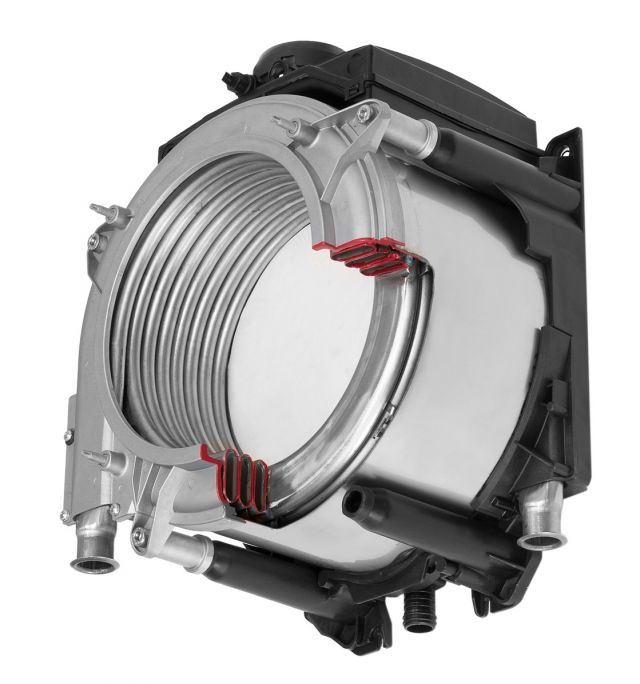

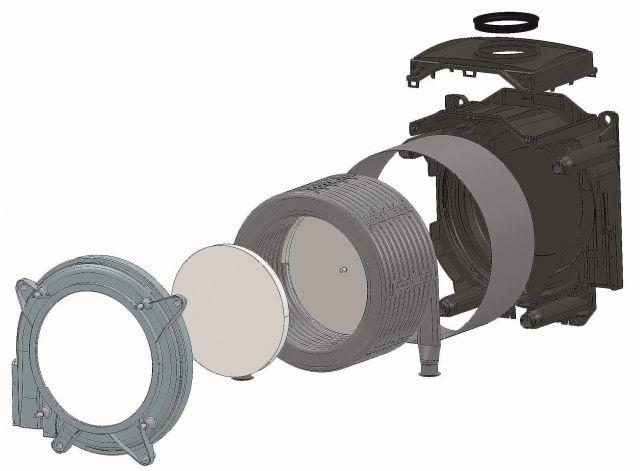

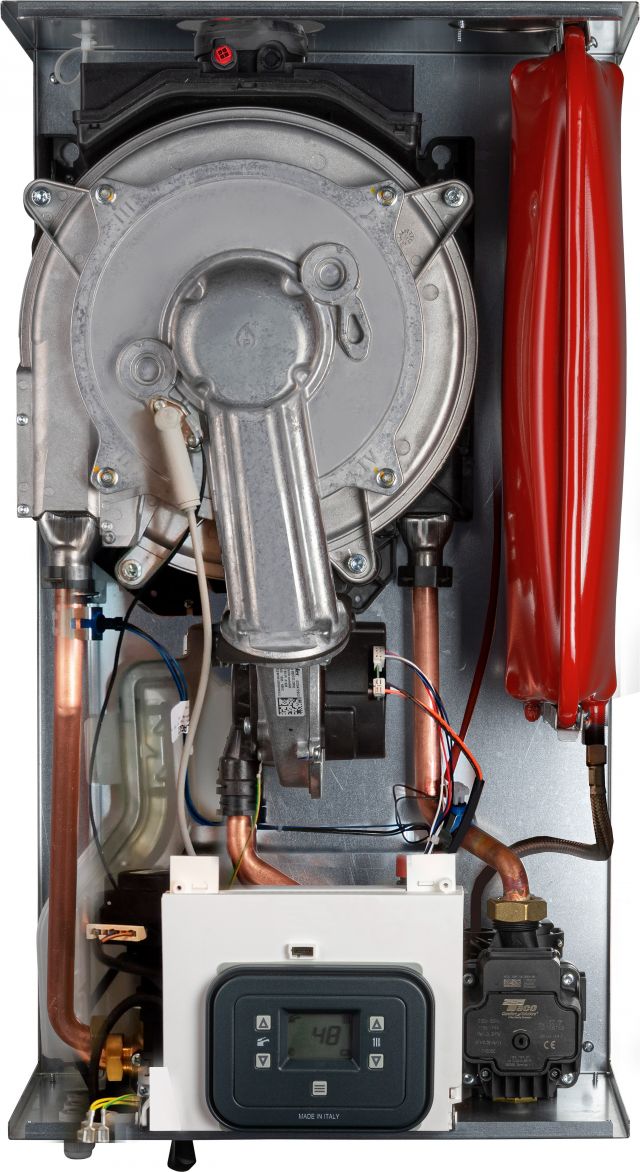

Kotol pracuje prostredníctvom prediechaného spaľovania v oceľovom spaľovacom zariadení. Primárny výmenník tepla pozostáva z oceľového špirálového tvaru uzavretého v hliníkovom obale, čo poskytuje odolnosť voči kyslým kondenzátom. Regulovateľný čerpadlo prispôsobuje prúd podľa požiadaviek bremena, zatiaľ čo adaptívny plynový ventil kompenzuje variácie v kalorickú hodnote paliva. Účinnosť systému závisí od udržiavania nízkej návratnej teploty (ideálne pod 50°C), aby sa udržiavala kondenzácia výfukových plynov.

Servis a prevádzka

Pravidelný servis zahŕňa čistenie výmenníka tepla a kontrolu spaľovacieho plameňa. Funkcia resetu servisu umožňuje sledovanie intervalov servisu. Inštalatéri by mali ročne skontrolovať plynový ventil a overiť prevádzku spaľovacieho systému s klasifikáciou NOx 6. Klasifikácia IPX5D chráni pred prachom a vodnými prúmami, čo zabezpečuje spoľahlivú prevádzku v typických vnútorných prostrediach. Diagnostické kódy sú uložené v pamäti pre odstraňovanie problémov.

Často kladené otázky

Môže kotol reagovať na rôzne kvality plynov?
Áno, adaptívny plynový ventil kompenzuje variácie v kalorickú hodnote paliva bez manuálnej úpravy. Je výmenník tepla odnímateľný pre čistenie?
Oceľový výmenník tepla je navrhnutý pre jednoduché odstránenie a čistenie, aby sa udržiavala dlhodobá účinnosť. Aké je minimálne bremeno prevádzky?
Kotol môže prevádzkovať až do 3,0 kW, čo umožňuje stabilnú reguláciu aj pri nízkom vykurovacom výkonu. Ako funguje systém iControl?

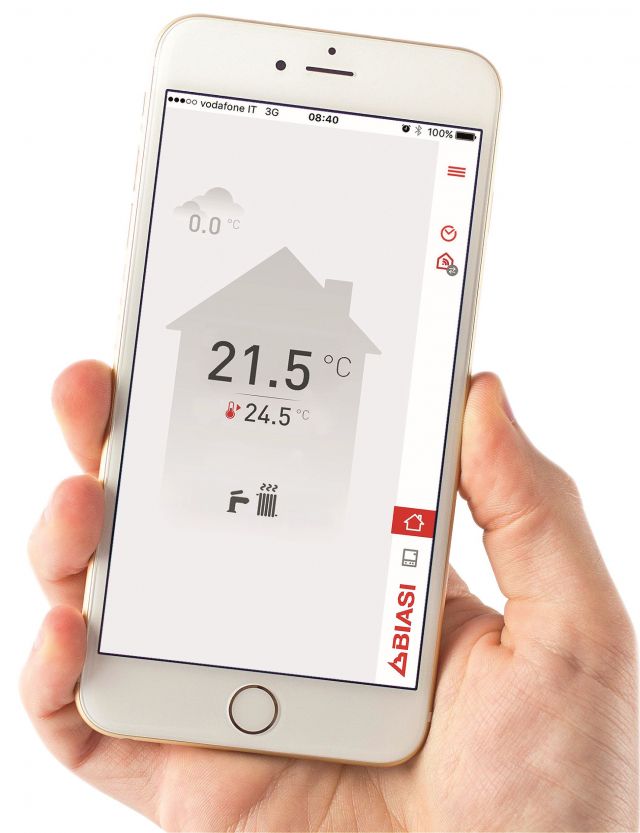

Systém iControl využíva externý teplotný senzor a miestny termostat na reguláciu výkonu kotla podľa vnútorných a vonkajších podmienok.
