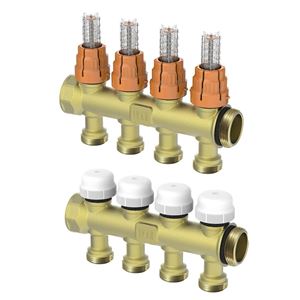

Zostava modulárny rozdeľovač/zberač - 1"xEK; 5cestný; mosadz

Podrobný popis

Modularné rozdeľovače a sbranice sú zásadné komponenty v priemyselných a komerčných vykurovacích systémoch, ktoré umožňujú efektívnu distribúciu a sbr tekutín. Tieto jednotky sa často používajú v veľkých budovách, priemyselných zariadeniach a viacsmerných systémoch, kde je potrebná presná kontrola toku. Inštalatéri ich často stretávajú v centrálnych vykurovaciach, v podlahových vykurovaniach alebo v zložitých žiarivých systémoch. Tento model podporuje konfigurácie, kde je potrebné spravovať viacero obvodov z jedného bodu, čím sa zabezpečuje vyvážená distribúcia toku a jednoduchý prístup pre údržbu.

Modularný dizajn umožňuje škálovateľnosť, čo znamená, že je možné pridať ďalšie moduly, keď sa zmenia požiadavky systému. Toto robí jednotku vhodnú pre nové stavby aj pre rozširovanie systémov. Poloha stranových prívodov a rovnomerne rozložené odvody zabezpečujú kompatibilitu so štandardnými rozloženiami potrubie a minimalizujú potrebu dodatočných príslušenstiev počas inštalácie.

Technické parametre

Inštalácia a pripojenie

Začnite inštaláciu tak, že zarovnáte rozdeľovač s plánovaným rozložením potrubia. Stranové prívody prijímajú pripojenia 1 palica, zatiaľ čo odvody 3/4 palica EK sú vo vzdialenosti 40 mm. Uistite sa, že sú všetky pripojenia utiahnuté na odporúčaný moment, aby ste zabránili únikom. Použite vhodné tesniace materiály ako PTFE pásku alebo tesniace kruhové tesnenia pre závitové pripojenia. Skontrolujte, či je rozdeľovač vodorovný a pevne upevnený pomocou poskytnutých závesov IVAR.AC 628 alebo IVAR.AC 639. Hýbajte sa opatrne s príslušenstvom, pretože preťaženie môže poškodiť mosadzné telo alebo spôsobiť nesprávne zaradenie.

Bežné chyby zahŕňajú nesprávne zaradenie odvodov, nedostatočné zohľadnenie termálneho rozpätia a nesprávne umiestnenie závesov. Vždy skontrolujte smer prívodov a odvodov a overte kompatibilitu s pripojeným potrubím pred finálnym utiahnutím. Po inštalácii sa odporúča vizuálna kontrola všetkých spojov na odhalenie akýchkoľvek potenciálnych únikov.

Kompatibilita a príslušenstvo

Tento rozdeľovač je navrhnutý tak, aby sa integroval so štandardnými komponentmi vykurovacích systémov ako sú ventily, termostaty a obehové čerpadlá. Je kompatibilný so systémami pracujúcimi v rámci špecifikovaných tlakových a teplotných rozsahov. Pre bezpečné upevnenie by mali byť objednané závesy IVAR.AC 628 a IVAR.AC 639 oddelne. Pre rozšírenie alebo pripojenie k nestandardným komponentom môžu byť potrebné ďalšie moduly alebo adaptéry. Pre kompletné informácie o kompatibilite sa odporúča odkázať na technickú dokumentáciu výrobcu.

Technický pozadie pre projektantov

Princíp prevádzky tohto rozdeľovača je založený na rovnomernom rozdelení vyhriatej tekutiny cez viacero obvodov. Materiál mosadz CW617N ponúka vysokú odolnosť proti korózií a mechanickú pevnosť, čo zaručuje vhodnosť pre dlhodobé použitie v vlhkom prostredí. Jeho tepelná vodivosť podporuje efektívny prenos tepla a reakciu systému. Modularný dizajn umožňuje jednoduchú integráciu do existujúcich systémov alebo budúcich rozšírení. Na zabezpečenie trvanlivosti sa odporúča vyhýbať sa expozícii agresívnym médiám alebo teplote vyššej ako je špecifikovaný limit. Správne vyváženie systému a izolácia rozdeľovača zlepšia celkový výkon a znížia straty energie.

Údržba a prevádzka

Odporúča sa pravidelná vizuálna kontrola na vyhľadanie príznakov opotrebenia, korózie alebo únikov okolo pripojení. Uistite sa, že všetky závesy sú pevné a že rozdeľovač zostáva vodorovný. Ak je to potrebné, vyčistite vonkajšiu stranu mýdlom a vodou. V príklade nie sú špecifikované plánované intervaly údržby. V prípade podozrivého vnútorného uzávierky alebo nesprávneho rozdelenia toku, odpojte rozdeľovač a skontrolujte pripojené komponenty na problémy.

Casté otázky

Môže sa tento rozdeľovač použiť v dvojpotrubnom vykurovacom systéme?
Áno, tento rozdeľovač je vhodný pre dvojpotrubné systémy, ak sa prevádzkové podmienky zhodujú so špecifikovanými tlakovými a teplotnými limitmi.

Je možné pripojiť tento rozdeľovač k obvodu vykurovania podlahy?
Áno, za predpokladu, že návrh obvodu a tokové množstvá sú kompatibilné so špecifikáciami rozdeľovača a že sa udržiava potrebná vzdialenosť medzi odvodmi.

Sú závesy vrátane rozdeľovača?
Nie, závesy IVAR.AC 628 a IVAR.AC 639 musia byť objednané oddelne.

Aký je odporúčaný spôsob tesnenia pre odvody 3/4 palica EK?
Odporúča sa kombinácia PTFE pásky a kovového tesnenia pre bezúnikové pripojenie.
