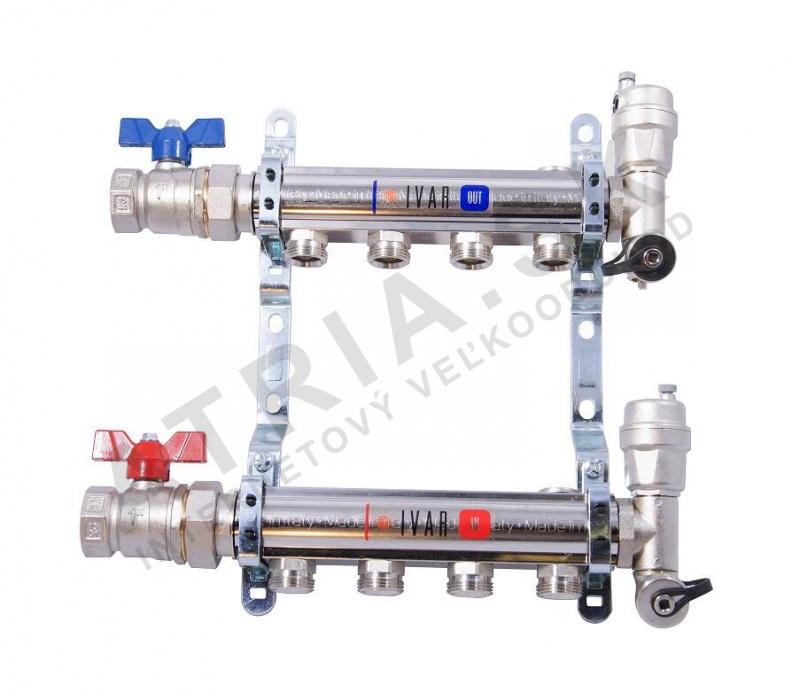

Zostava rozdeľovač pre vykurovacie telesá - bez skrine, 1" x EK, 5cestný IVAR.CS 501 ND

Podrobný popis

Distribučné a zbieracie rozdeľovače sú zásadné komponenty v hydronických vykurovacích inštaláciách, najmä v obytných a komerčných budovách s viacerými radiátormi alebo vykurovacími zónami. Tento 5-cestný rozdeľovač poskytuje centrálny bod pripojenia pre distribúciu a zber vykurovanej vody k až piatim vykurovacím prvkom. Jednotka sa často používa v systémoch s radiátormi, kde je vyvážené rozdelenie prúdenia potrebné na udržanie konzistentného výkonu všetkých pripojených zariadení. Veľkosť pripojenia 1 palc x EC z nej robí vhodnú pre stredné až veľké inštalácie, zatiaľ čo rozostup 50 mm medzi vývodmi zabezpečuje kompatibilitu so štandardnými montážnymi konfiguráciami radiátorov.

Inštalatéri pracujúci na vykurovacích systémoch s viacerými zónami si tento rozdeľovač výrazne uľahčí pri organizácii a zjednodušení potrubných pripojení. Zahrnuté montážne závesy a guľové ventily umožňujú rýchlu inštaláciu a vyváženie systému. Jednotka je navrhnutá pre integráciu do štandardných vykurovacích obvodov pracujúcich pri až 120°C, čo z nej robí vhodnú pre konvenčné aj nízko-tepelné vykurovacie systémy.

Technické parametre

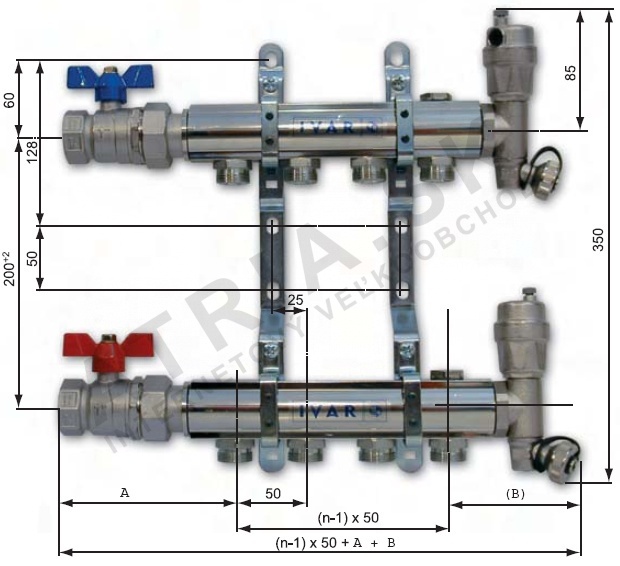

Rozostup medzi vývodmi	50 mm
Hmotnosť	5,403 kg
Kód	551753N
Značka	IVAR

Rozostup 50 mm medzi vývodmi je kľúčový pre prispôsobenie rozdeľovača konkrétnej usporiadaniu radiátorov v inštalácii. Veľkosť pripojenia 1 palc x EC určuje kompatibilitu so štandardnými potrubnými príslušenstvami a ventily. Tieto parametre sú zásadné pre zabezpečenie správneho rozdelenia prúdenia a vyváženia systému pri určovaní rozmerov rozdeľovača pre konkrétnu inštaláciu.

Inštalácia a pripojenie

Začnite tým, že umiestnite rozdeľovač na určené miesto, zabezpečte, že je vodorovný a zaradený do plánovanej trasy potrubia. Pripojte vstup 1 palc x EC pomocou vhodných príslušenstiev, overte, že všetky pripojenia sú utiahnuté podľa špecifikácií výrobcu. Rozostup 50 mm medzi vývodmi by sa mal zhodovať s príslušnými pripojeniami radiátorov. Nainštalujte zahrnuté montážne závesy na pripevnenie rozdeľovača na stenu alebo podpornú konštrukciu. Overte, že všetky guľové ventily fungujú hladko a že neexistujú úniky po skúške tlaku. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nesprávne veľkosti pripojení a nedostatočnú podpora, čo môže spôsobiť napätie na telo rozdeľovača a potenciálne úniky.

Kompatibilita a príslušenstvo

Tento rozdeľovač je navrhnutý na použitie so štandardnými radiátormi a je kompatibilný s rozdeleniami IVAR.CS 501 ND. Zahrnuté guľové ventily a montážne závesy sú dostatočné pre základnú inštaláciu, ale v prípade konkrétnej konfigurácie systému môžu byť potrebné ďalšie komponenty ako izolácia, potrubné kliešte a vyvažovacie ventily. Pre túto verziu nie sú špecifikované žiadne alternatívne alebo príbuzné produkty.

Technický pozadie pre projektantov

Rozdeľovač funguje ako centrálny bod distribúcie a zberu, čím zabezpečuje rovnomerné prúdenie do každého pripojeného vykurovacieho prvku. Je vyrobený z materiálov vhodných pre prevádzku pri až 120°C, čím je navrhnutý pre trvanlivé využitie v vykurovacích aplikáciách. Správne určenie veľkosti a orientácia sú zásadné pre udržanie účinnosti systému a prevencia prúdenia. PN 10 tlaková trieda určuje maximálny povolený pracovný tlak, ktorý by sa mal zohľadniť pri návrhu celého systému. Dlhodobá výkonnosť závisí od správnej inštalácie, pravidelnej údržby a správneho vyvažovania systému.

Služba a prevádzka

Pravidelná inšpekcia guľových ventilov a pripojení sa odporúča na zabezpečenie pokračujúcej bezúnikovej prevádzky. Skontrolujte, či všetky pripojenia zostávajú pevné a či rozdeľovač zostáva vodorovný počas prevádzky. V technických údajoch nie sú špecifikované konkrétne intervaly údržby, ale odporúča sa vizuálna kontrola počas bežnej údržby.

Často kladené otázky

Môže byť tento rozdeľovač použitý v nízko-tepelných vykurovacích systémoch?
Áno, jednotka je vhodná pre prevádzku pri až 120°C, čím je kompatibilná s konvenčnými aj nízko-tepelnými vykurovacími systémami.

Ktoré možnosti pripevnenia sú k dispozícii pre tento rozdeľovač?
Jednotka zahŕňa montážne závesy pre inštaláciu na stenu alebo podpornú konštrukciu. Pre väčšie inštalácie môžu byť potrebné ďalšie riešenia pripevnenia.

Je možné pridať viac vykurovacích prvkov k tomuto rozdeľovaču?
Nie, jednotka je špecificky navrhnutá ako 5-cestný rozdeľovač a nemá byť rozšírená na podporu ďalších vykurovacích prvkov.

Ktoré ventily sú zahrnuté v tomto rozdeľovači?
Jednotka zahŕňa guľové ventily pre reguláciu prúdenia. Tieto ventily by mali byť skontrolované počas inštalácie a bežnej údržby.
