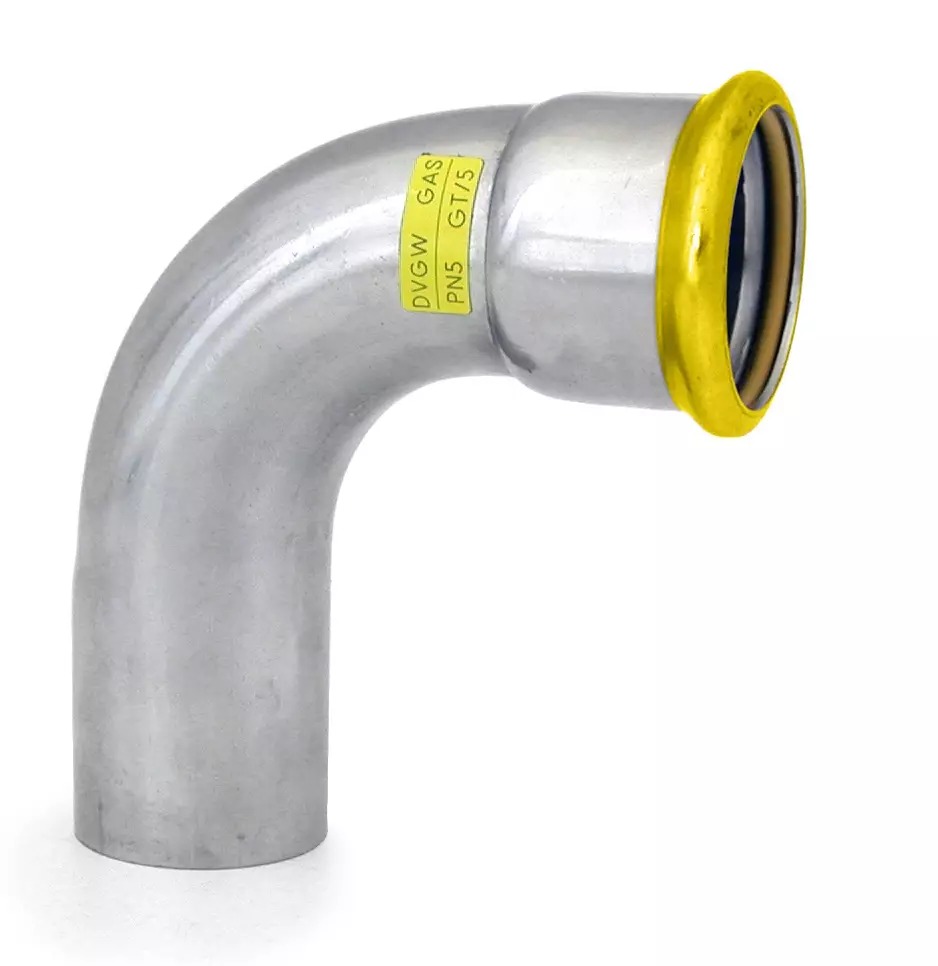

90° PRESS GAS ohyb - s jednou vodicí koncovkou - 18mm
Kód: IVNGAS21.18Související produkty
Detailní popis produktu
Tento 90° stříkačkový ohyb je klíčovou součástí plynových rozdělovacích soustav pro průmyslové a komerční aplikace. Často se používá v dodatkových liniích pro zemní plyn, bioplyn a kapalný propan. Ohyb je navržen pro použití v stříkačkových systémech a je vhodný jak pro nové instalace, tak pro rozšíření systémů. Je zvlášť užitečný v uzavřených prostorech, kde jsou potřeba změny směru bez potřeby dalších přípojek nebo složité montáže.
Plynové rozdělovací soustavy často vyžadují změny směru, aby bylo možné přizpůsobit se rozvrhu budovy a umístění zařízení. Tento ohyb umožňuje 90° otočení jedním stříkačkovým spojením, čímž zajišťuje bezpečné a netěsné spojení. Ohyb se obvykle používá spolu se stříkačkovými trubkami a dalšími přípojkami k vytvoření spolehlivé a efektivní plynové rozdělovací sítě. Často se nachází v topných systémech, průmyslových plynových liniích a komerčních plynových instalacích, kde je flexibilita a odolnost zásadní.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící prstenec HNBR žlutý |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS21.18 |
| Značka | IVAR |
Montáž a připojení
Ohyb má stříkačkové připojení na jedné straně a standardní průměr na druhé, což umožňuje snadné začlenění do stávajících nebo nových stříkačkových systémů. Stříkačkové připojení vyžaduje kompatibilní stříkačkový nástroj, aby bylo zajištěno bezpečné spojení. Montéři by měli ověřit, že průměr trubky odpovídá specifikacím ohybu a že stříkačkový nástroj je správně kalibrován. Běžné chyby při montáži zahrnují použití nesprávného stříkačkového nástroje nebo nedbalost při zajištění čisté a suché spojovací plochy, což může ohrozit integritu spojení.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní se stříkačkovými trubkami a přípojkami stejného průměru a materiálu. Je navržen pro použití s nerezovými trubkami a vyžaduje stříkačkový nástroj pro montáž. Další příslušenství, jako jsou stříkačkové nástroje a těsnící prstence, mohou být potřeba pro kompletní instalaci. Montéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a integrita systému.
Technický pozadí pro projektanty
Ohyb je vyroben z nerezové oceli 1.4404 (AISI 316L), což je materiál známý svou odolností proti korozi a trvanlivostí. Žlutý těsnící prstenec HNBR zajišťuje spolehlivé těsnění proti úniku plynu. Ohyb je navržen tak, aby se bez problémů integroval do stříkačkových plynových rozdělovacích systémů, čímž zajišťuje bezpečné a trvanlivé spojení. Rozsah provozních teplot a jmenovitý tlak jsou klíčové faktory pro určení vhodnosti ohybu pro konkrétní aplikaci. Vlastnosti materiálu a návrh zajišťují, že ohyb vydrží mechanické a tepelné namáhání v plynových rozdělovacích systémech.
Služba a provoz
Doporučuje se pravidelné prohlídky ohybu a jeho spojení, aby byla zajištěna bezpečná a spolehlivá funkce. Montéři by měli kontrolovat známky opotřebení, koroze nebo úniku, zejména u stříkačkového spojení. Ohyb nepožaduje pravidelnou údržbu mimo vizuální prohlídky. Jakékoliv potíže se spojením by měly být okamžitě odstraněny, aby se zabránilo úniku plynu a zajištěna integrita systému.
Nejčastější otázky
Může být tento ohyb použit se zemním plynem a bioplynem?
Ano, ohyb je vhodný pro použití se zemním plynem, bioplynem a kapalným propanem. Vlastnosti materiálu a těsnění zajišťují kompatibilitu s těmito plyny.
Jaká je maximální provozní teplota pro tento ohyb?
Ohyb může pracovat při teplotách až do +70 °C. To z něj dělá vhodnou součást pro široké spektrum plynových rozdělovacích aplikací.
Je pro montáž potřeba stříkačkový nástroj?
Ano, pro zajištění stříkačkového spojení je potřeba kompatibilní stříkačkový nástroj. Nástroj zajišťuje netěsné a odolné spojení.
Může být tento ohyb použit v nových i stávajících systémech?
Ano, ohyb je vhodný jak pro nové instalace, tak pro rozšíření systémů. Je navržen pro snadné začlenění do stříkačkových plynových rozdělovacích systémů.
Doplňkové parametry
| Kategorie: | IVAR.IVN21 -oblouk 90° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | zátka / záslepka |
| Průměr trubky: | 18 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 5 |
| Materiál: | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí O-kroužek HNBR žlutý |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:21 |
