ATMOS D 20 PX

Detailní popis produktu

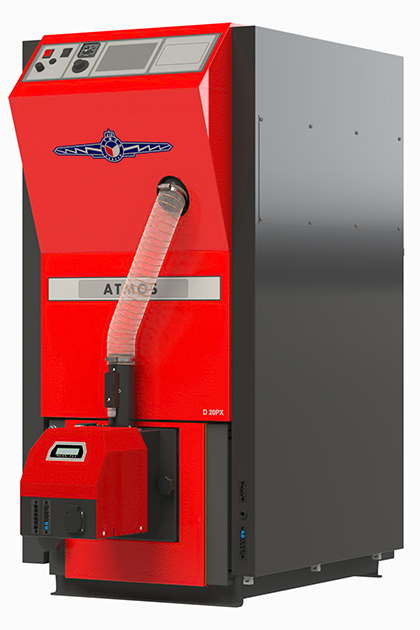

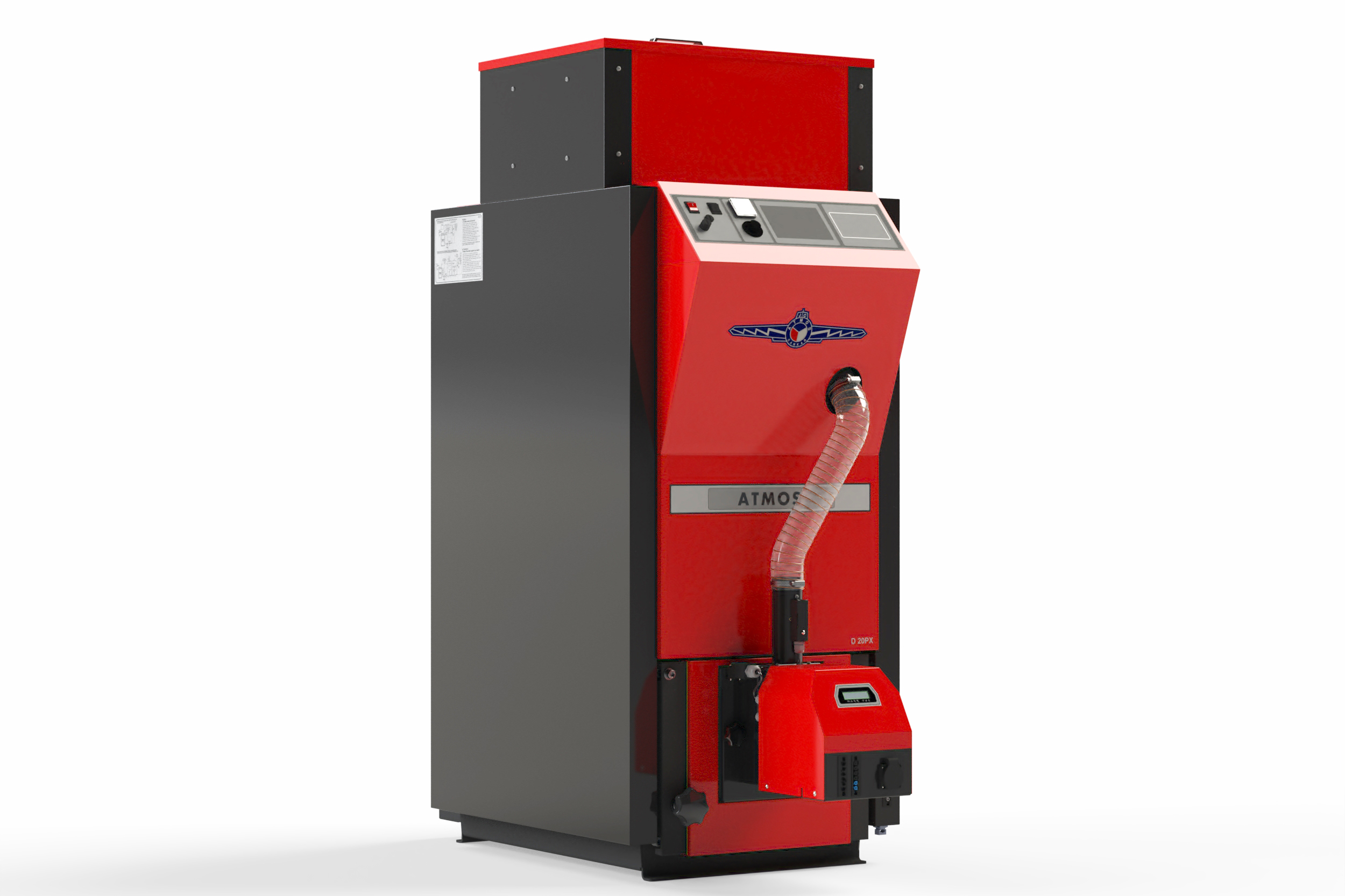

Kotel ATMOS D 20 PX je navržen pro instalaci v kompaktních prostorech jako jsou malé koupelny nebo technické místnosti v obytných a lehkých komerčních budovách. Integruje všechny základní komponenty – palivový nádrž, šnekový dopravník a hořák – do jediné jednotky, což snižuje prostorové požadavky a zjednodušuje instalaci. Kotel je ideální pro hydraulické vytápěcí systémy vyžadující proměnný tepelný výkon mezi 4,5 a 20 kW. Často se používá v kombinaci s akumulačními nádržemi a distribučními systémy jako je podlahové vytápění nebo radiátory. Design zajistí konzistentní dodávku tepla s minimální manuální kontrolou.

Díky své kompaktnosti a samostatnému návrhu je model D 20 PX vhodný pro modernizaci stávajících budov s omezeným prostorem. Kotel pracuje s kvalitními 6–8 mm granuly s výhřevností 16–19 MJ/kg, což zajišťuje stabilní a čisté spalování. Systém je plně automatizovaný, včetně zapalování a dávkování paliva, a je vhodný pro provoz bez dozoru. Keramicky vyložená spalovací komora zvyšuje účinnost spalování, zatímco trubkový výměník tepla umožňuje pravidelné uklízení bez demontáže. Absence chlazení eliminuje riziko přehřátí během výpadků napájení díky nízkému množství paliva v hořáku.

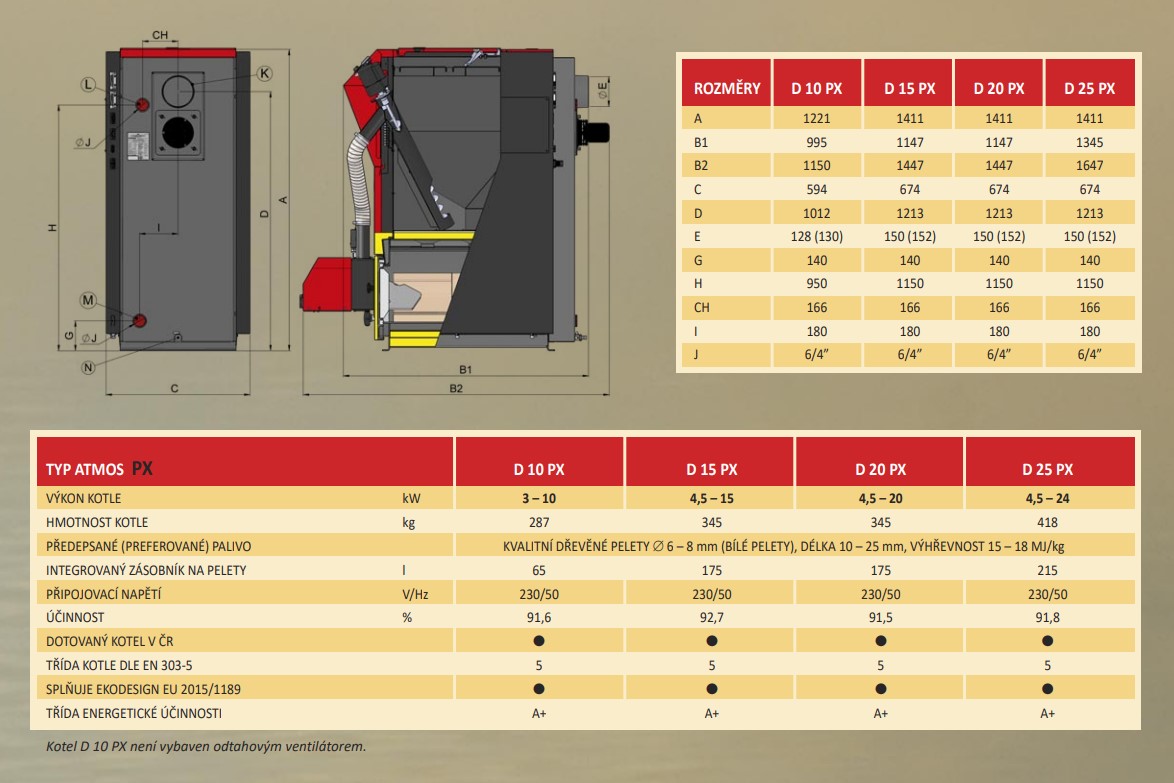

Technické parametry

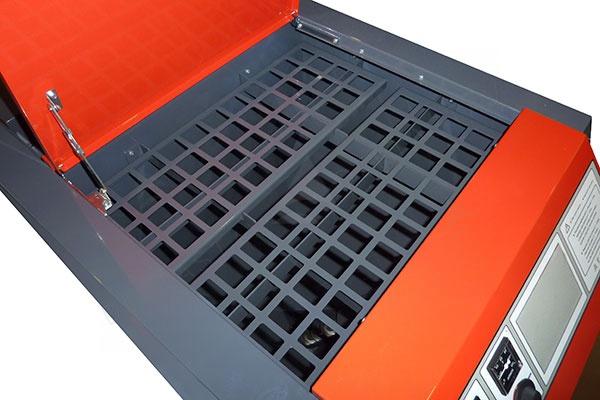

Tepelný výkon kotle 4,5–20 kW umožňuje flexibilní rozměrování podle potřeb budovy. Je vyžadována minimální akumulační nádrž o objemu 500 L, aby byla zajištěna stabilní funkce a sníženo cyklování. Palivový nádrž o objemu 175 L minimalizuje počet doplnění, zatímco vodní obsah 76 L podporuje tepelnou setrvačnost. Požadavek na tah komína 16 Pa zajišťuje správné odvádění spalin a maximální pracovní tlak 250 kPa definuje hranice hydraulického systému. Tyto parametry jsou klíčové pro určení kompatibility systému a správnou instalaci.

Instalace a připojení

Instalace by měla začít ověřením dostupného prostoru a zajištěním dostatečné ventilace a přístupu pro údržbu. Kotel vyžaduje minimální akumulační nádrž o objemu 500 L připojenou pomocí běžných závitových spojek. Spojení komína musí splňovat požadavek na tah 16 Pa, což se obvykle dosahuje správně rozměrovaným komínem nebo komínovou trubkou. Elektrické připojení zahrnuje samostatný jisticí pojistku 6,3 A a ovládací panel s provozními a bezpečnostními termostaty. Ujistěte se, že palivový nádrž je umístěn tak, aby šnekový dopravník mohl fungovat volně bez překážek.

Běžné chyby při instalaci zahrnují nedostatečně rozměrované akumulační nádrže, špatně rozměrované komíny a nesprávné elektrické zapojení. Ověřte uzemnění a izolaci kotle, zejména v vlhkém prostředí. Keramicky vyložená spalovací komora a trubkový výměník tepla vyžadují pečlivé zarovnání během instalace, aby se zabránilo mechanickému namáhání. Po instalaci otestujte posloupnost zapalování kotle a sledujte tlakový manometr, aby bylo potvrzeno, že systém pracuje v rámci specifikovaného limitu 250 kPa.

Kompatibilita a příslušenství

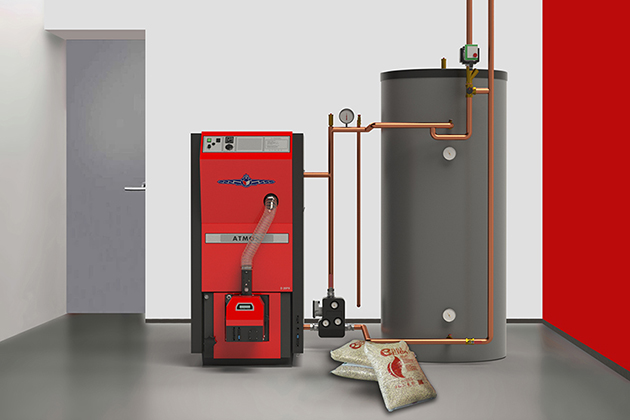

Kotel D 20 PX je kompatibilní se standardními hydraulickými vytápěcími systémy, včetně radiátorů, podlahového vytápění a okruhů pro ohřev teplé užitkové vody. Vyžaduje akumulační nádrž o objemu alespoň 500 L a je obvykle kombinován s oběhovým čerpadlem a roztažným nádobím. Kotel je vybaven dvěma senzory KTF20-5m pro monitorování teploty. Volitelné příslušenství zahrnuje plynový dopravní systém pro granuly a hořák s plynovou čisticí funkcí, které mohou zlepšit výkon v větších instalacích. Související produkty zahrnují další modely z řady KOMPAKT a pomocné ovládací prvky pro pokročilou automatizaci.

Technický pozadí pro projektanty

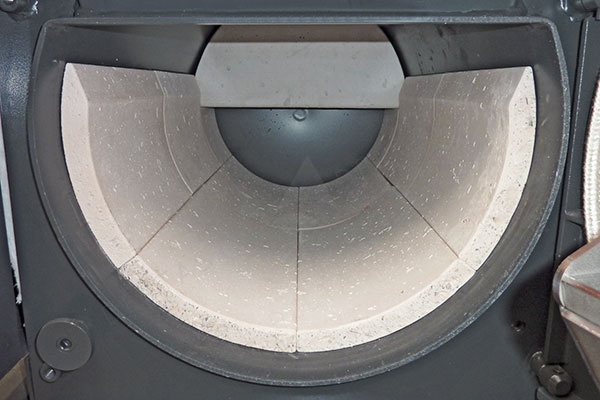

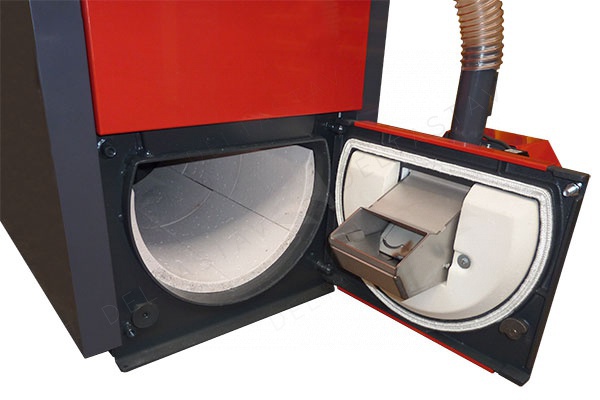

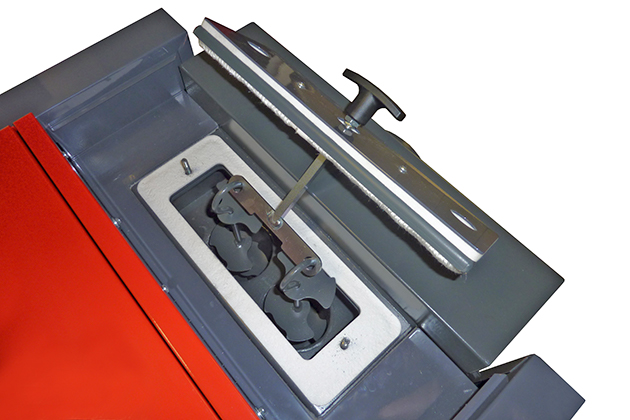

Kotel D 20 PX pracuje na principu automatizovaného spalování granulátu s elektronickým zapalováním a dávkováním paliva. Granuly jsou dopravovány z palivového nádrže o objemu 175 L šnekovým dopravníkem do A25 granátového hořáku umístěného na přední straně kotle. Spodní spalovací komora je vyložena keramickými bloky, aby optimalizovala udržení plamene a zlepšila účinnost spalování. Trubkový výměník tepla na zadní straně je vybaven segmentovanými příďmi, aby zvýšil přenos tepla a usnadnil hrubé uklízení bez demontáže komponent.

Konstrukce kotle je vyrobena z ocelových plechů o tloušťce 3–5 mm, izolovaných minerální vatou a sinterovanou pěnou, aby se snížily ztráty tepla. Přední panel obsahuje hlavní vypínač, ovládání hořáku, provozní termostat, bezpečnostní termostat a 6,3 A pojistku pro elektrickou ochranu. Absence chlazení zajišťuje bezpečný provoz během výpadků napájení, protože nízké množství paliva v hořáku zabrání přehřátí. Systém se snadno integruje do stávajících otopných sítí, pokud akumulační nádrž a komínový systém splňují stanovené požadavky.

Údržba a provoz

Pravidelná údržba zahrnuje čištění spalovací komory a odstraňování popela z předního přístupového panelu. Trubkový výměník tepla umožňuje provozní čištění bez odstranění trubek, což snižuje čas odstávky. Pravidelně kontrolujte tah komína, aby zůstal na 16 Pa. Zkontrolujte šnekový dopravník na případné zácpy a ověřte kvalitu paliva, aby byla udržována účinnost spalování. Ovládací panel by měl být kontrolován na případné chybové kódy a bezpečnostní termostat by měl být ročně testován, aby byla zajištěna správná funkce.

Ve stručnosti nejsou ve specifikacích uvedeny konkrétní intervaly údržby, ale pravidelné kontroly a čištění jsou doporučovány, aby byla udržována výkonnost. Vždy postupujte podle pokynů výrobce při manipulaci s elektrickými komponenty a komínovými systémy. Keramicky vyložená komora a výměník tepla jsou odolné, ale vyžadují opatrné zacházení, aby se zabránilo poškození během údržby.

Casto kladené otázky

Může být D 20 PX připojen k systému pro ohřev teplé užitkové vody?
Ano, kotel může být integrován do hydraulického systému s okruhem pro ohřev teplé užitkové vody, pokud je akumulační nádrž a oběhové čerpadlo správně rozměrované.

Jaký typ granulátu je doporučený pro D 20 PX?
Doporučují se kvalitní granuly o průměru 6–8 mm s výhřevností 16–19 MJ/kg pro optimální výkon spalování.

Je akumulační nádrž nutná pro D 20 PX?
Je vyžadována minimální akumulační nádrž o objemu 500 L, aby byla zajištěna stabilita systému a sníženo cyklování, což zaručí efektivní provoz.

Může být kotel upgradován o systém plynového čištění?
Ano, kotel D 20 PX může být vybaven hořákem s plynovým čištěním, což zvyšuje efektivitu údržby ve větších instalacích.
