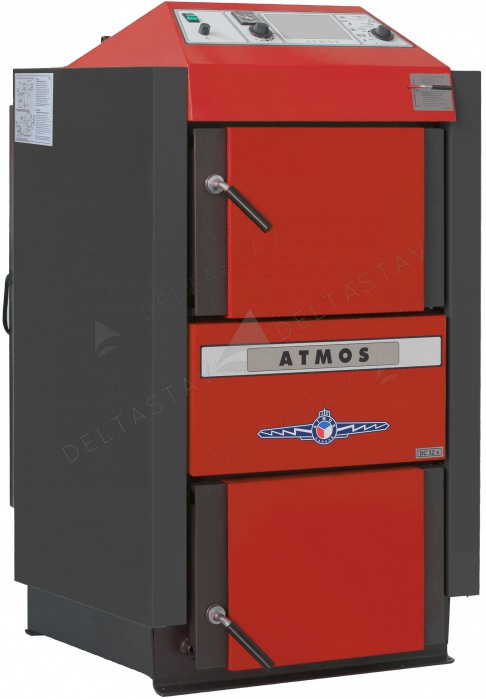

ATMOS DC 18 S
Kód: DC18SDetailní popis produktu
Kotel na dřevo Atmos DC18S je navržený pro instalaci v obytných i komerčních budovách, které vyžadují spolehlivé řešení pro vytápění pevným palivem. Často se používá v novostavbách i rekonstrukcích, kde je dřevo hlavním zdrojem energie. Technologie gasifikace a chlazení tohoto kotlového tělesa umožňuje jeho integraci do standardních hydronických otopných soustav, včetně podlahového vytápění a otopných těles. Instalatéři by měli při návrhu otopné soustavy zohlednit požadovanou minimální teplotu návratní vody a specifikace tahu komína.
Tento kotel je zvláště vhodný pro objekty s omezeným přístupem k plynové síti nebo elektrické energii, protože poskytuje samostatné řešení pro vytápění. Díky velké palivové komoře umožňuje dlouhé spalovací doby, což znamená nižší počet dopalování. Efektivita a ekologické vlastnosti systému z něj dělají vhodnou volbu pro projekty s vysokými požadavky na energetickou účinnost.
Technické parametry
| Vodní objem | 45 L |
|---|---|
| Hmotnost kotle | 269 kg |
| Maximální délka dřeva | 330 mm |
| Minimální teplota návratní vody | 65 °C |

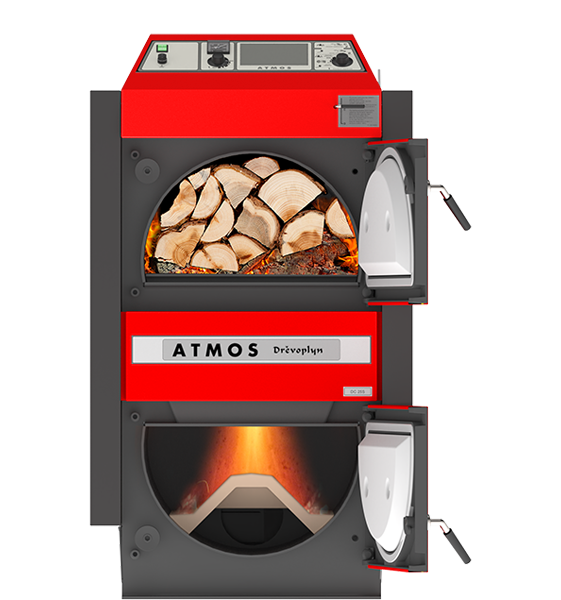

| Kapacita palivové komory | 60 dm³ |
| Doporučené palivo | Stažené dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Doporučený tah komína | 18 Pa |
| Třída energetické účinnosti | A+ |
| Třída spalování | 5 |
| Výkon | 20 kW |
| Kód | DC18S |
| Značka | Atmos |
Výkon 20kW a vodní objem 45 L z tohoto kotle dělají vhodný výběr pro středně velké otopné soustavy. Palivová komora o objemu 60 dm³ umožňuje prodloužené spalovací doby, zatímco požadavek na maximální délku dřeva 330 mm umožňuje použití standardních rozměrů dřeva. Minimální teplota návratní vody 65°C je důležitým parametrem pro návrh otopné soustavy a efektivitu distribuce tepla.
Instalace a připojení
Instalace kotle Atmos DC18S vyžaduje pečlivé sledování specifikací komína a integrace do otopné soustavy. Kotel by měl být připojen k komíně s minimálním tahem 18 Pa, aby byla zajištěna správná výfuková funkce. Připojení vody vyžaduje standardní průměry potrubí pro integraci do otopních okruhů. Instalatéři by měli ověřit, že teplota návratní vody během provozu nepoklesne pod 65°C, aby byla zachována účinnost.

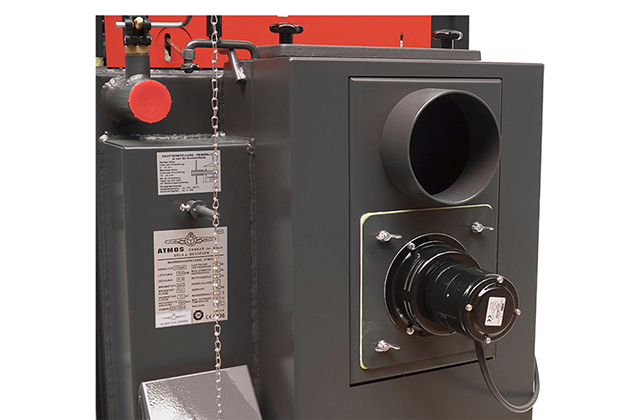

Běžné chyby při instalaci zahrnují nesprávné rozměry komína, které mohou ovlivnit tah a účinnost spalování, a špatné umístění kotle vzhledem k otopné soustavě. Kotel by měl být instalován v dobře větrané místnosti s dostatečným místem pro údržbu a dopalování. Výfukový ventilátor vyžaduje elektrickou energii, proto by během projektování měl být nainstalován oddělený obvod.
Kompatibilita a příslušenství

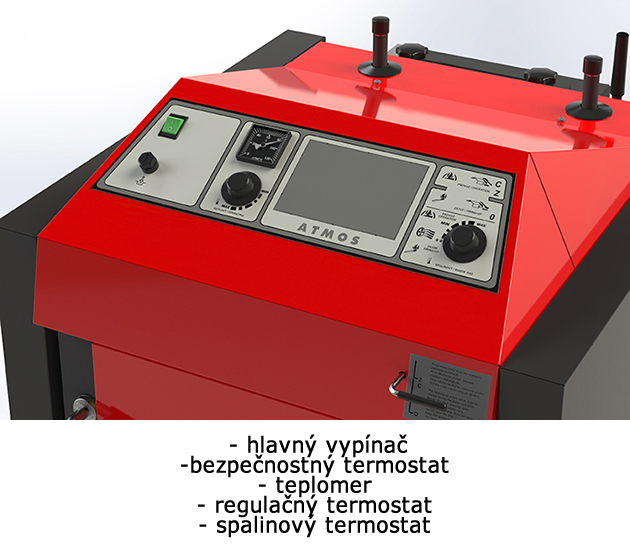

Kotel Atmos DC18S je kompatibilní se standardními otopnými soustavami, které využívají vodu jako tepelné médium. Pro pokročilé možnosti řízení lze integrovat ovládací panel ACD04 s dotykovým displejem pro komplexní správu systému. Tím lze řídit kotel, otopné okruhy, teplou užitkovou vodu a solární systémy. Konstrukce kotle nevyžaduje dodatečné potrubní komponenty, což zjednodušuje instalaci a údržbu.
Technický popis pro projektanty

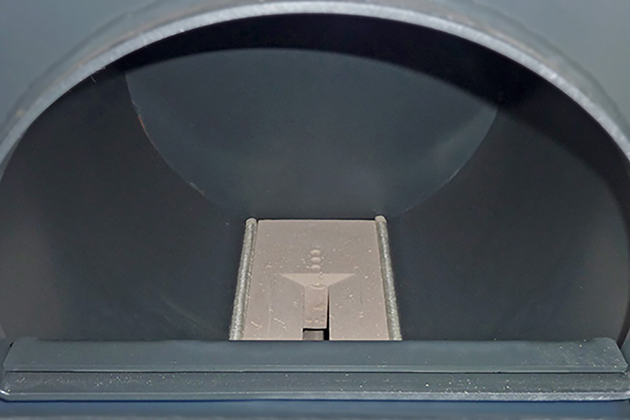

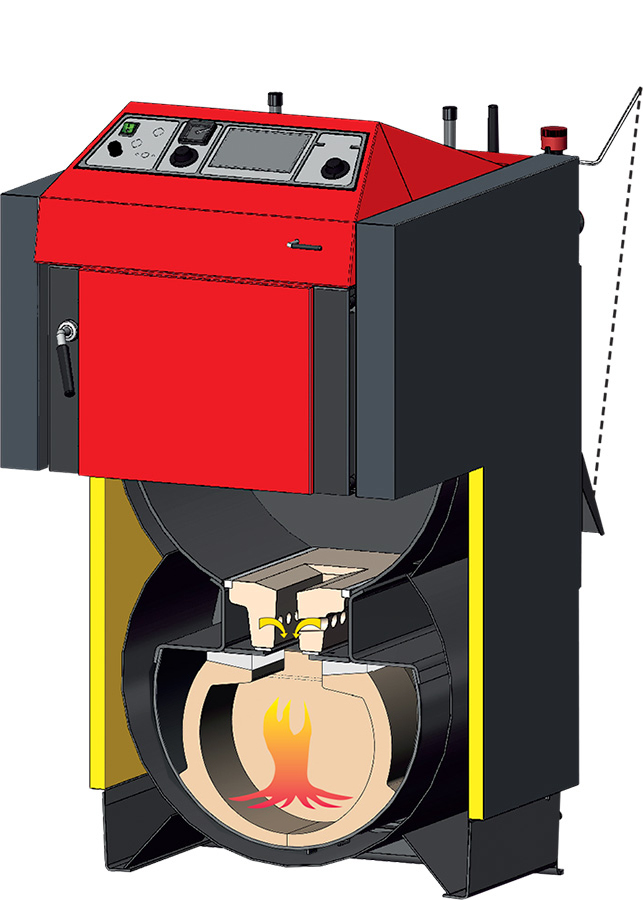

Kotel pracuje na principu generátorové gasifikace, kde je dřevo spalováno v ovládaném prostředí, aby vznikly spalné plyny. Spalovací komora je vyrobena z ocelových desek o tloušťce 3–8 mm, přičemž palivová komora má tloušťku 6 mm pro odolnost. Proces gasifikace je zlepšen keramickými odolnými cihlami v sekundární spalovací komoře, které zajistí kompletní spalování volatilních látek.

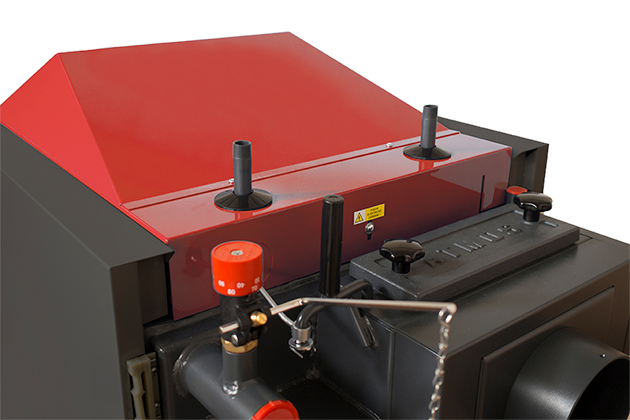

Svislý výfukový kanál kotle s nastavitelným žlabem umožňuje jemné ladění spalovacího procesu. Chlazení brání přehřátí a chrání konstrukci kotle. Účinnost 90,1 % je dosažena kombinací gasifikace a sekundární spalování. Konstrukce kotle umožňuje integraci s různými řídicími systémy, včetně volitelného ovládacího panelu ACD04 pro pokročilou automatizaci.
Údržba a provoz
Pravidelná údržba je nezbytná pro udržení účinnosti a životnosti kotle. Velká keramická spalovací komora umožňuje odstraňování popela jednou týdně, což snižuje počet údržb. Výfukový ventilátor by měl být pravidelně kontrolován, aby byl zajištěn optimální výkon. Kotel má funkci automatického vypnutí při vyčerpání paliva, což chrání systém před přehřátím.
Během provozu by měli instalatéři sledovat teplotu návratní vody, aby zůstala nad 65°C. Tah komína by měl být pravidelně kontrolován, aby byla zajištěna správná výfuková funkce. Palivová komora by měla být naplněna správně staženým dřevem (vlhkost 12–20 %) s výhřevností 15–18 MJ/kg, aby byla zajištěna optimální účinnost spalování.
Nejčastější otázky
Může být kotel Atmos DC18S připojen k solárnímu vytápění?
Ano, kotel lze integrovat do solárních systémů při použití ovládacího panelu ACD04 s dotykovým displejem. Tím lze koordinovat provoz kotle a solárních kolektorů.
Jaké dřevo je doporučeno pro tento kotel?
Kotel je navržen pro použití staženého dřeva s obsahem vlhkosti 12–20 % a výhřevností 15–18 MJ/kg. Dřevo by mělo mít průměr 80–150 mm.
Kolikrát je třeba kotel čistit?
Velká keramická spalovací komora umožňuje odstranění popela jednou týdně. Častější údržba může být potřeba při použití nižší kvality paliva nebo při provozu za vysoké zátěže.
Může být tento kotel použit v kondenzačním systému?
Ne, minimální teplota návratní vody 65°C znamená, že tento kotel není vhodný pro kondenzační systémy. Vyžaduje nekondenzační instalaci se standardními teplotami návratní vody.
Doplňkové parametry
| Kategorie: | Atmos DREVOPLYN |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 327.75 kg |
| Výkon kotle: | 13 – 20 kW |
| Palivo: | dřevo |
| Hmotnost kotle: | 269 kg |
| Max. délka dřeva: | 330 mm |
| Minimální teplota vratné vody: | 65 °C |
| Objem vody: | 45 L |
| Obsah násypky: | 60 dm³ |
| Předepsané palivo: | suché dřevo o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Předepsaný tah komína: | 18 Pa |
| Třída energetické účinnosti: | A+ |
| Třída spalování: | 5 |
| Výkon: | 20 kW |
