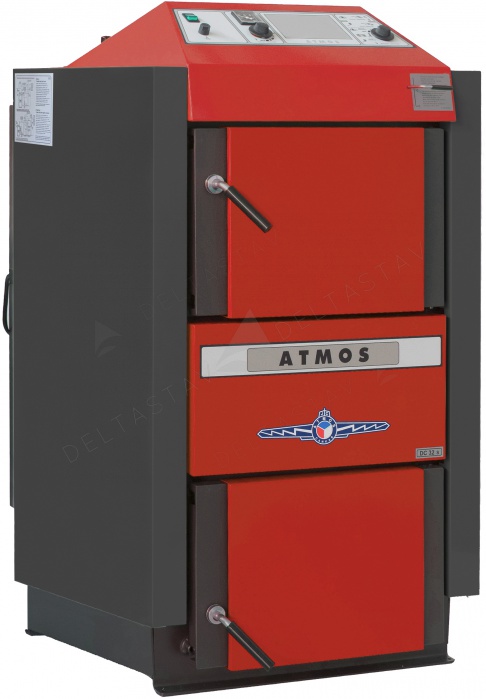

ATMOS DC 40 SX
Kód: DC40SXDetailní popis produktu
Kotel Atmos DC40SX je vysokoúčinný dřevěný kotel určený pro použití v bytových i komerčních otopných soustavách. Často se instaluje do budov, kde je potřeba spolehlivý a ekonomický zdroj tepla, například do rodinných domků, dílen a zemědělských objektů. Kotel je zvláště vhodný pro systémy s vysokou kapacitou paliva a prodlouženými spalovacími cykly, což ho činí ideálním pro nezávislé nebo částečně nezávislé aplikace. Montážní firmy pracující s tímto modelem se zabývají integrací do systému, připojením komína a zajištěním souladu s místními předpisy týkajícími se emisí a typů paliva.

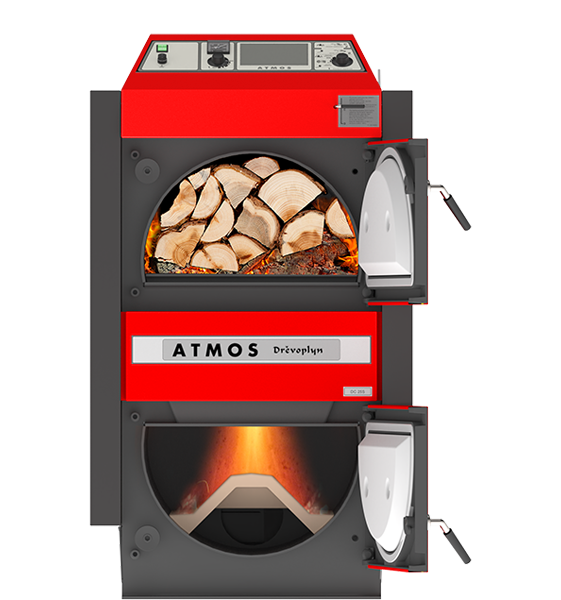

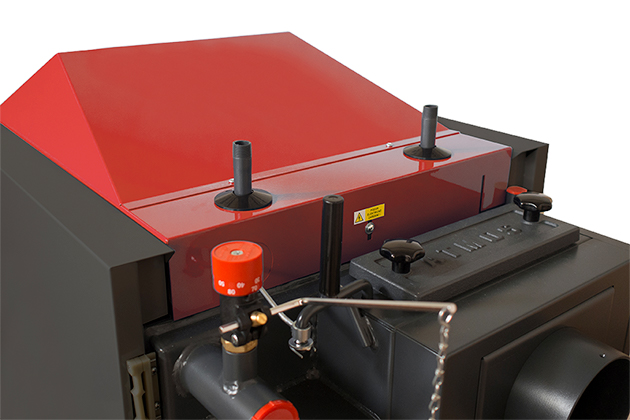

S kapacitou palivové komory 135 dm³ a maximální délkou polena 530 mm umožňuje DC40SX spalovat velká, stará dřevěná polena. Kotel je navržen k provozu s minimální teplotou návratu 65 °C, což zajišťuje stabilní a efektivní přenos tepla. Je kompatibilní s systémy vyžadující vysoký tepelný výkon 40 kW a minimální komínový tah 24 Pa. Kotel je vybaven chlazením k zabránění přehřátí a výfukovým ventilátorem pro efektivní řízení emisí.
Technické parametry
| Objem vody | 80 L |
|---|---|
| Hmotnost kotle | 368 kg |
| Maximální délka polena | 530 mm |
| Minimální teplota návratu | 65 °C |
| Kapacita palivové komory | 135 dm³ |
| Specifikované palivo | Staré dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsahem vlhkosti 12 – 20 % |
| Specifikovaný komínový tah | 24 Pa |
| Třída energetické účinnosti | A+ |
| Třída spalování | 5 |
| Výkon | 40 kW |
| Kód | DC40SX |
| Značka | Atmos |
Montáž a připojení

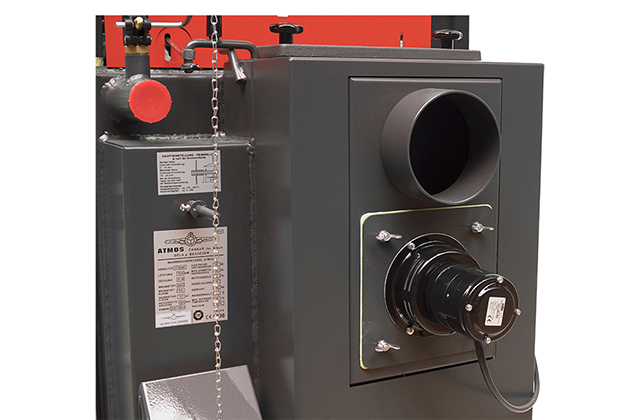

Montáž kotle Atmos DC40SX vyžaduje pevný základ, který zvládne jeho hmotnost 368 kg a zajistí stabilitu. Kotel by měl být umístěn do dobře větrané místnosti s dostatečným místem pro údržbu a dopalování. Připojení kouřovodu musí být provedeno k komínu s minimálním tahem 24 Pa, pomocí standardního kouřovodového přípojky. Výfukový ventilátor musí být připojen k elektrické síti a otestován na správné fungování. Vodní okruh kotle by měl být připojen k otopné soustavě pomocí standardních potrubních průměrů a spojek, přičemž je třeba zajistit, že teplota návratu bude minimálně 65 °C. Běžné chyby při montáži zahrnují nesprávné rozměry komína, což může vést k nedostatečnému tahu a nedokonalé spalování, a nedostatečné izolování vodního okruhu kotle, což může snížit účinnost.
Kompatibilita a příslušenství
Kotel Atmos DC40SX je kompatibilní s různými otopnými systémy, včetně podlahového vytápění, radiátorů a podlahového vytápění. Může být integrován s volitelnou vestavěnou řídicí jednotkou (ACD04) pro pokročilé řízení systému, včetně řízení až tří otopných okruhů, teplé vody a solárních systémů. Při objednávce zkontrolujte, zda je komínový systém správně rozměřen a zda je k dispozici přístup k palivu. Další komponenty, jako je místo pro skladování paliva a výhradní přístup pro údržbu, by měly být také zváženy. Kotel není kompatibilní se systémy vyžadující nižší teplotu návratu než 65 °C nebo s palivy jinými než zadaným starým dřevem.
Technický popis pro projektanty

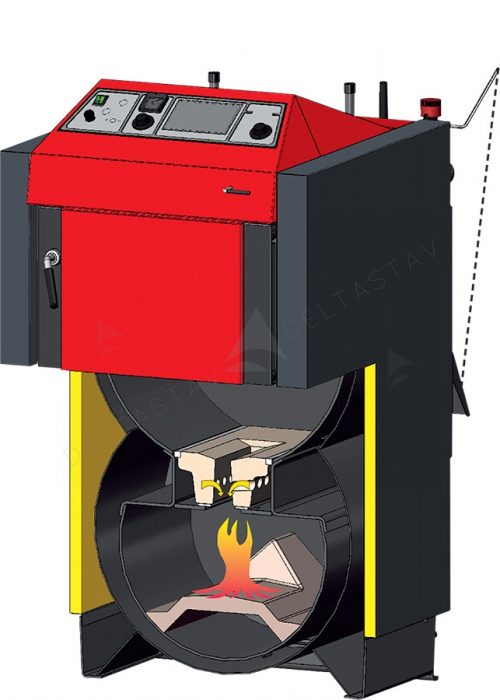

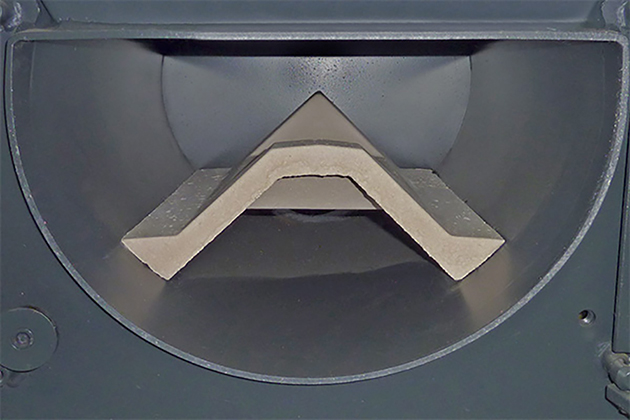

Kotel Atmos DC40SX pracuje na principu gasifikace, kdy je dřevo spalováno v ovládaném prostředí, aby vznikl hořlavý plyn, který je následně spalován ve sekundární komoře. Tělo kotle je vyrobeno z kvalitních ocelových desek, palivová komora je posilena, aby odolala vysokým teplotám. Gasifikační proces je podporován výfukovým ventilátorem, který odvádí spaliny z palivové komory, což zajišťuje úplné spalování a snižuje emise. Chlazení kotle zabraňuje přehřátí tím, že voda prochází konstrukcí kotle. Návrh kotle, včetně keramických odolných cihel v palivové komoře a svislého kouřovodového kanálu, přispívá k jeho vysoké účinnosti a dlouhé životnosti. Integrace do systému by měla zahrnovat tepelný výkon kotle, požadavky na palivo a potřeby údržby, aby byla zajištěna optimální výkonnost.
Údržba a provoz

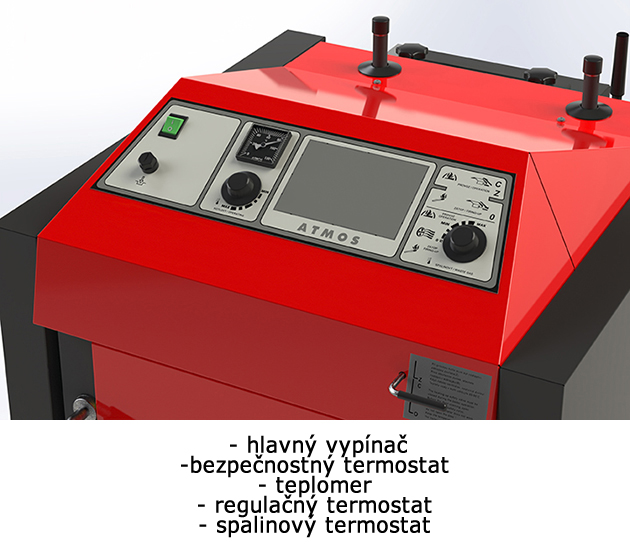

Pravidelná údržba je zásadní pro efektivní provoz kotle Atmos DC40SX. Palivová komora by měla být pravidelně kontrolována na usazeniny popela a výfukový ventilátor by měl být otestován na správné fungování. Kouřovodový systém by měl být pravidelně čištěn, aby se zabránilo zácpám a zajistil dostatečný tah. Kotel je vybaven termostatem pro spaliny, který automaticky vypne zařízení, když je palivo vyčerpáno, což snižuje riziko přehřátí. Velká palivová komora umožňuje odstranění popela jednou týdně, což minimalizuje potřebu časté údržby. Intervaly údržby nejsou uvedeny v technických datech, ale doporučuje se provést plnou inspekci a čištění alespoň jednou za topnou sezónu, aby byl zajištěn spolehlivý provoz.
Nejčastější otázky
Může být kotel Atmos DC40SX připojen k solárnímu vytápění?
Ano, kotel může být integrován do solárního vytápění, pokud je vybaven volitelnou řídicí jednotkou ACD04, která umožňuje koordinovaný provoz kotle a solárních komponent.
Je kotel Atmos DC40SX vhodný pro využití dřevěných granulí?
Ne, kotel je navržen výhradně pro spalování starého dřeva o průměru 80–150 mm a obsahu vlhkosti 12–20 %. Není vhodný pro dřevěné granuly.
Jaký je minimální komínový tah pro kotel Atmos DC40SX?
Minimální komínový tah je 24 Pa. To zajišťuje správné odvádění spalin a podporuje efektivní spalování.
Kolikrát je třeba čistit palivovou komoru?
Palivovou komoru lze čistit jednou týdně díky velkému objemu komory a konstrukci systému odstraňování popela. To minimalizuje potřebu časté údržby.
Doplňkové parametry
| Kategorie: | Atmos DREVOPLYN |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 423.2 kg |
| Výkon kotle: | 29 – 40 kW |
| Palivo: | dřevo |
| Hmotnost kotle: | 368 kg |
| Max. délka dřeva: | 530 mm |
| Minimální teplota vratné vody: | 65 °C |
| Objem vody: | 80 L |
| Obsah násypky: | 135 dm³ |
| Předepsané palivo: | suché dřevo o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Předepsaný tah komína: | 24 Pa |
| Třída energetické účinnosti: | A+ |
| Třída spalování: | 5 |
| Výkonu: | 40 kW |
