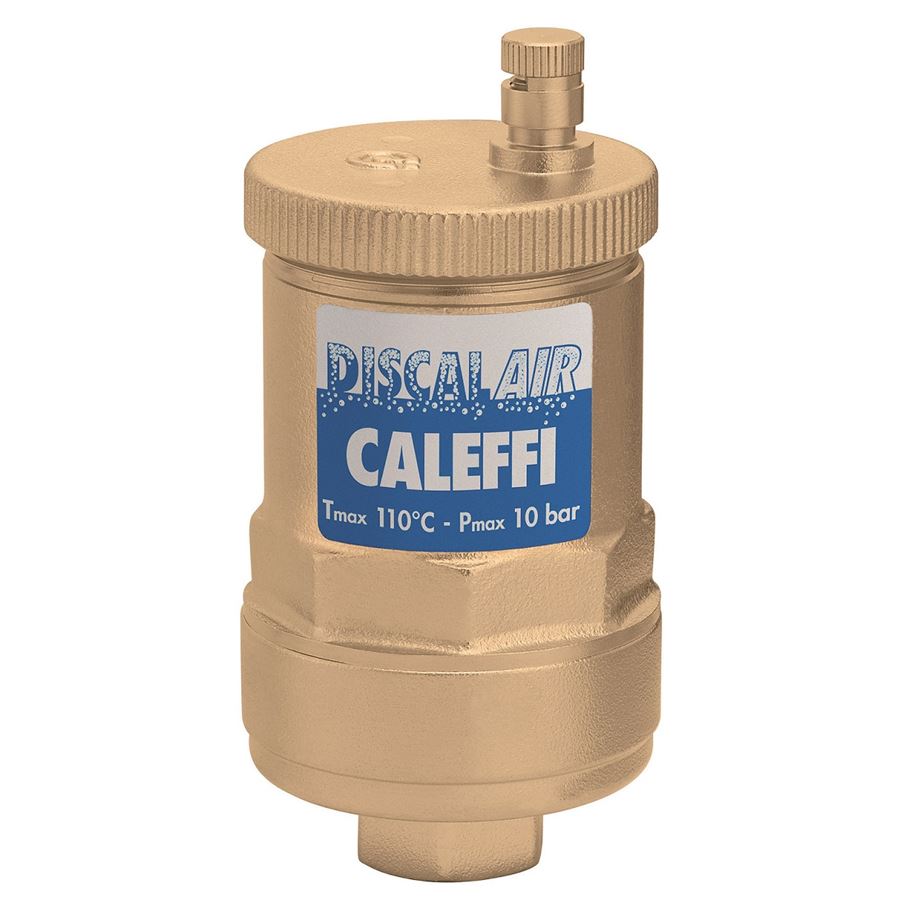

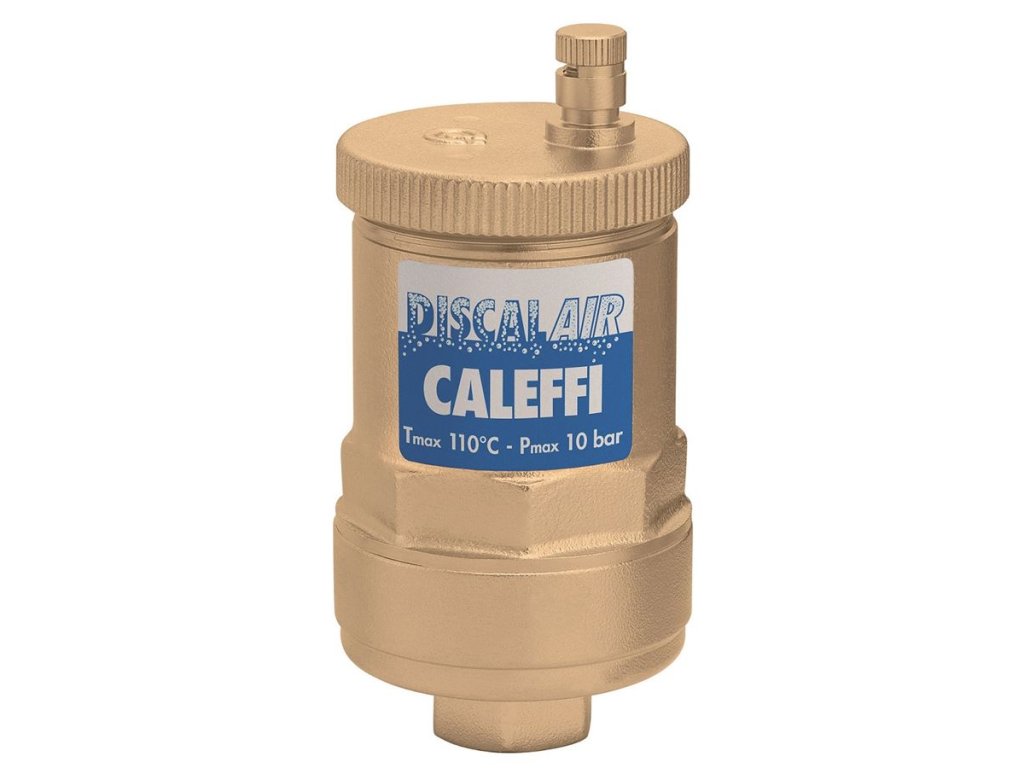

Automatický odvzdušňovač - pro solární systémy - 3/4 palce

Detailní popis produktu

Automatické odvzdušňovače jsou zásadní komponenty v uzavřených solárních tepelných systémech, kde hromadění vzduchu může snížit účinnost a způsobit provozní potíže. Montéři pracující na solárních instalacích v bytových nebo komerčních budovách často narazí na vzduchové bubliny v systému, zejména po uvedení do provozu nebo údržbě. Tyto odvzdušňovače se obvykle instalují do primárního okruhu solárních kolektorů, poblíž čerpadla nebo roztažné nádoby, aby byl zajištěn spojitý a účinný přenos tepla. Kompaktní design umožňuje instalaci v úzkých prostorech, jako jsou podlahové desky nebo technické místnosti, aniž by bylo potřeba časté ruční zásahy.

Správné vybavení a instalace odvzdušňovače jsou kritické pro výkon systému. Jednotka musí být rozměrována tak, aby zvládla očekávané množství vzduchu, a musí být instalována v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Musí být také zohledněny provozní podmínky, včetně teploty a tlaku, aby byla zajištěna dlouhodobá spolehlivost a zabráněno předčasnému selhání.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+110 °C
Nominální tlak	PN 10
Kód	251003
Značka	IVAR

Mez provozní teploty +110°C zajišťuje, že tento model je vhodný pro solární tepelné systémy, kde přenosové kapaliny mohou dosahovat vysokých teplot. Tlaková třída PN 10 zaručuje kompatibilitu se standardními potrubími v domácích i komerčních solárních systémech. Těleso z mosazi CW617N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, zatímco vnitřní komponenty z nerezové oceli zajišťují odolnost v kontaktu s vodou a antifrizními roztoky.

Instalace a připojení

Odvzdušňovač je připojen pomocí závitu 3/4 palce, obvykle pomocí závitového nebo závitového konektoru v závislosti na konfiguraci systému. Montéři by měli zajistit, že připojení je plně utaženo a utěsněno vhodným utěsněním nebo páskem, aby se zabránilo únikům. Jednotka by měla být instalována ve svislé poloze, s výfukem vzduchu směrem vzhůru, aby byl zajištěn účinný odvod vzduchu. Běžnou chybou je nesprávná orientace, která může zabránit efektivnímu odvzdušnění. Je také důležité zajistit, že odvzdušňovač není instalován v místě, kde by mohl být vystaven mrazu nebo nadměrnému vibraci.Kompatibilita a příslušenství Tento odvzdušňovač je kompatibilní se standardními solárními tepelnými systémy používajícími glykolové nebo vodní přenosové kapaliny. Používá se obvykle spolu s oběhovými čerpadly, roztažnými nádobami a teplotními senzory. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se zkontrolovat technickou dokumentaci systému pro konkrétní požadavky. Související produkty zahrnují další odvzdušňovače IVAR a regulační ventily vhodné pro solární aplikace.

Technický pozadí pro projektanty

Automatický odvzdušňovač funguje tak, že umožňuje vzduchu stoupat ke stropu nádrže, kde je odvzdušněn přes řízený otvor. Návrh zajišťuje, že je vypouštěn pouze vzduch, přičemž se zabrání ztrátě přenosové kapaliny. Těleso z mosazi CW617N je vybráno pro svou odolnost proti korozi a mechanickému stresu, zatímco nerezové komponenty zajišťují kompatibilitu s širokou škálou kapalin. Jednotka je integrována do systému prostřednictvím závitového připojení a je navržena tak, aby fungovala bez ručního zásahu. Doba životnosti je ovlivněna kvalitou instalace, provozními podmínkami a přítomností nečistot v systémové kapalině.

Služba a provoz

Jednotka nepožaduje pravidelnou údržbu za normálních provozních podmínek. Doporučuje se však kontrolovat připojení na úniky a zkontrolovat funkci výfuku během pravidelných kontrol systému. V technické dokumentaci nejsou stanoveny žádné intervaly údržby, ale jakékoliv známky zácpa nebo snížené výkonnosti by měly být prozkoumány kvalifikovaným technikem. Jednotka by měla být vyměněna, pokud ukazuje známky vnitřní koroze nebo mechanického selhání.

Nejčastější otázky

Může být IVAR 551 použit v uzavřeném solárním systému s glykolem?
Ano, odvzdušňovač je vhodný pro použití s glykolovými přenosovými kapalinami, pokud je systém v rámci specifikovaných provozních teplot a tlakových mezí.

Je jednotka vhodná pro instalaci ve vodorovné poloze?
Ne, jednotka musí být instalována svisle s výfukem vzduchu směrem vzhůru, aby byl zajištěn správný odvod vzduchu.

Může být odvzdušňovač použit v systému teplé vody?
Není doporučováno k použití v systémech teplé vody, pokud není specificky navržen pro tuto aplikaci. Tento model je určen pouze pro solární tepelné okruhy.

Jaká je maximální povolená provozní teplota tohoto modelu?
Maximální provozní teplota je +110°C, jak je uvedeno v technických údajích.
