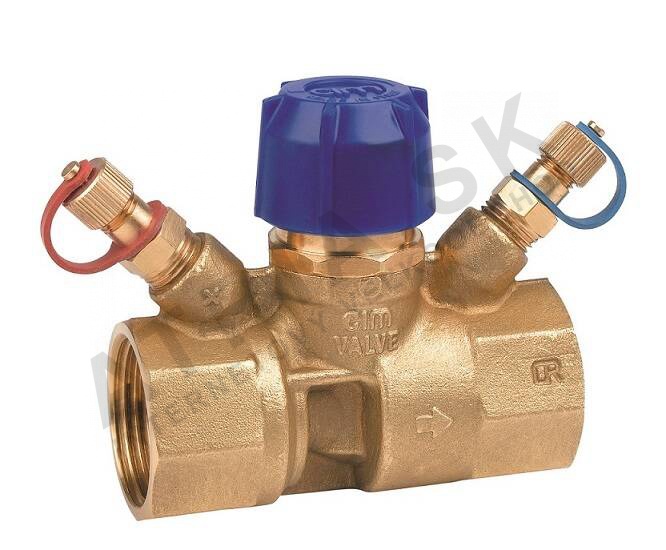

Automatický řídicí a vyvažovací ventil pro koncová zařízení - 1 palce; Kv 0,26 až 3,5

Detailní popis produktu

Automatické vyvažovací ventily jsou základními komponenty v hydraulických soustavách, kde je potřeba přesného řízení průtoku a tlaku. IVAR 788100 se často používá v obchodních a průmyslových budovách, včetně topných a chladicích soustav s více zónami, kde koncová zařízení, jako jsou větrací jednotky nebo radiátorové panely, vyžadují konstantní průtok. Instalatéři a projektanti často potkávají situace, kdy nedokonalé vyvážení systému může vést k nerovnoměrnému rozdělení teploty nebo nadměrné spotřebě energie. Tento ventil zajišťuje efektivitu systému tím, že automaticky reaguje na změny tlaku a zaručuje, že nastavený průtok zůstává stejný bez ohledu na variace v systému.

Správné rozměření a montáž ventilu jsou klíčové pro výkon systému. Ventil je navržen pro použití v uzavřených systémech a je vhodný jak pro topné, tak pro chladicí aplikace. Zpravidla se instaluje za koncovým zařízením a před návratovým připojením. Ventil musí být umístěn tak, aby směr průtoku odpovídal šipce na tělese. Ventil není určen pro použití v otevřených systémech nebo v systémech, kde médium obsahuje abrazivní částice.

Technické parametry

Materiál	CW602N-M
Provozní teplota	-10 °C
Jmenovitý tlak	PN 25
Hmotnost	0,48 kg
Kód	788100
Značka	IVAR

Rozsah provozních teplot ventilu od -10°C do +120°C umožňuje jeho použití jak v chladných, tak v horkých vodních systémech. Jmenovitý tlak PN 25 zajišťuje, že ventil dokáže zvládnout typické systémové tlaky bez poruchy. Materiál CW602N-M je měděná slitina známá svou odolností proti korozi a mechanickou pevností, což z něj dělá vhodný materiál pro dlouhodobé použití ve vodních systémech. Rozsah Kv od 0,26 do 3,5 ukazuje dostupný rozsah průtokových kapacit, což umožňuje volbu ventilu podle požadovaného průtoku pro konkrétní koncové zařízení.

Montáž a připojení

IVAR 788100 se připojuje pomocí jmenovitého průměru potrubí 1 palec. Typ připojení je obvykle závitový a montér musí zajistit, že závit je čistý a bez nečistot před utažením. Na závit se musí nanést těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Ventil se musí instalovat ve vodorovné nebo svislé poloze, ale nikoli v poloze, kde by byl vystaven mechanickému namáhání od potrubí. Po montáži se systém musí otestovat na úniky a provoz ventilu ověřit měřením průtoku a tlakového poklesu. Běžné chyby při montáži zahrnují nesprávnou orientaci, nedostatečné použití těsnicích materiálů a špatné utažení připojení, což může vést k únikům nebo sníženému výkonu.

Kompatibilita a příslušenství

IVAR 788100 je kompatibilní s řadou koncových zařízení a může být použit spolu s elektrotermickou hlavou IVAR.CIM 311 pro automatické vypínání. Elektrotermická hlava umožňuje vzdálené nebo automatické řízení uzavírání ventilu na základě změn teploty. Při objednávce se elektrotermická hlava musí objednat zvlášť. Ventil je také kompatibilní se standardními měřicími zařízeními pro průtok a může být integrován do větších strategií řízení systému. Je důležité zajistit, aby logika řízení systému byla kompatibilní s reakčním časem a způsobem pohonu ventilu.

Technický pozadí pro projektanty

IVAR 788100 pracuje tak, že udržuje konstantní diferenciální tlak přes ventil, což zajišťuje stabilní průtok pro koncové zařízení. Ventil obsahuje pevné měřicí prvky, které umožňují sledování průtoku bez nutnosti vyprázdnění systému. Materiál CW602N-M poskytuje dobrou odolnost proti korozi a usazování, což je důležité v systémech s tvrdou vodou nebo chemickými přísadami. Návrh ventilu umožňuje jeho integraci jak do nových, tak do rekonstruovaných systémů. Výkon ventilu je ovlivněn celkovým vyvážením tlaku v systému a přítomností jiných řídicích prvků v okruhu. Projektanti by měli zajistit, že ventil je správně rozměřen podle požadovaného průtoku a podmínek systémového tlaku.

Údržba a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a absence pohyblivých částí, které by byly náchylné k opotřebení. Nicméně pravidelné kontroly by měly být provedeny, aby bylo zajištěno, že ventil funguje správně a že v průběhu průtoku nejsou žádné zácpy. Systém by měl být kontrolován na úniky a provoz ventilu ověřen měřením průtoku a tlakového poklesu. Pokud se ventil používá s elektrotermickou hlavou, tato hlava by měla být kontrolována na správnou funkci a reakci na změny teploty. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly systému jsou doporučovány jako součást standardních údržebních postupů.

Nejčastější otázky

Může být IVAR 788100 použit s elektrotermickou hlavou?
Ano, ventil může být použit spolu s elektrotermickou hlavou IVAR.CIM 311 pro automatické vypínání na základě změn teploty.

Je ventil vhodný pro použití jak v topných, tak v chladicích aplikacích?
Ano, ventil je vhodný pro použití jak v topných, tak v chladicích systémech, pokud zůstává provozní teplota v rámci specifikovaného rozsahu od -10°C do +120°C.

Může být ventil nainstalován ve svislé poloze?
Ano, ventil může být nainstalován ve svislé poloze, ale nesmí být vystaven mechanickému namáhání od potrubí. Směr průtoku musí odpovídající šipce na tělese ventilu.

Jaký je maximální tlak, který ventil může zvládnout?
Ventil má jmenovitý tlak PN 25, což znamená, že může zvládnout typické systémové tlaky v topných a chladicích systémech bez poruchy.
