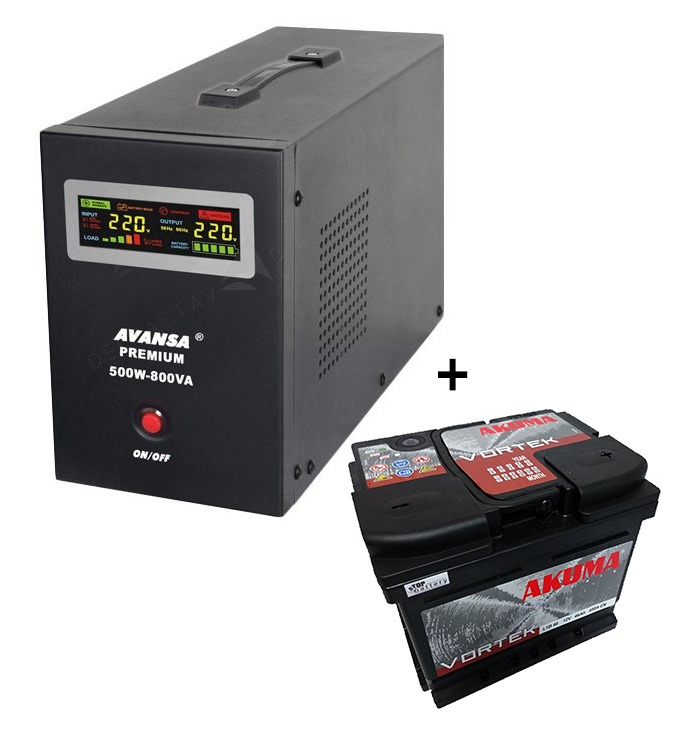

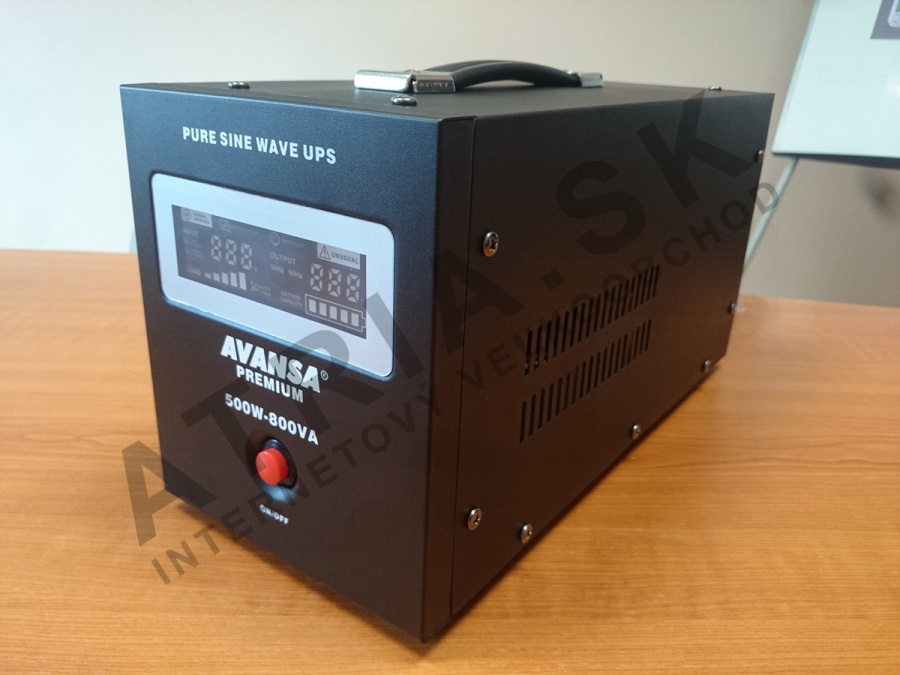

Avansa 500 W + 46Ah baterie

Detailní popis produktu

Tento automatický zálohovací zdroj (UPS) je specificky navržen pro použití v otopných soustavách, které využívají pevnopalivové kotle. Když selže hlavní napájení, zařízení okamžitě přepne na bateriové napájení, aby udržovalo provoz oběhového čerpadla a zajistilo bezpečné chlazení kotle. Systém podporuje až 500W připojené zátěže a je kompatibilní s externími 12V olověnými bateriemi s maximální kapacitou 120Ah. Zařízení se běžně používá v bytových i komerčních otopných instalacích, kde je nepřetržité napájení kritických komponent základním požadavkem.

Zařízení má čistý sinusový výstup, který odpovídá kvalitě běžného síťového proudu, což zajišťuje stabilní provoz citlivého vybavení. Obvykle se instaluje v mechanických místnostech, v pomocných prostorách nebo v rozvaděcích, kde lze připojit oběhová čerpadla, otopné řízení a další důležité komponenty. Kompaktní design umožňuje instalaci i v uzavřených prostorech, přestože je třeba zajistit dostatečné chlazení. Zařízení musí být namontováno v suchém a bezprachovém prostředí, aby se zabránilo přehřátí a zajistilo dlouhodobá spolehlivost.

Technické parametry

Jmenovitý výkon 500W označuje nejvyšší spojitou zátěž, kterou zařízení dokáže podporovat. Kapacita baterie 46Ah poskytuje dostatečnou dobu provozu pro běžné operace oběhových čerpadel během krátkých výpadků proudu. Rozsah vstupního napětí 150–270 VAC umožňuje flexibilní instalaci v různých elektrických prostředích. Ochrana před přetížením na 110 % a 130 % zajišťuje, že zařízení dokáže zvládnout dočasné nárazy bez okamžitého vypnutí. Čas přepnutí méně než 4 ms zaručuje bezproblémový přechod na bateriové napájení během výpadků.

Instalace a připojení

Instalace začíná výběrem vhodného místa pro zařízení. Kryt musí být umístěn v suchém a dobře větraném prostoru, bez vlhkosti a hořlavých materiálů. Rozměry 18,5 x 14,5 x 34 cm umožňují montáž na standardní elektropanely nebo stěnové závěsy. Ujistěte se, že kolem zařízení je alespoň 10 cm volného prostoru, aby bylo zajištěno správné proudění vzduchu a odvod tepla.

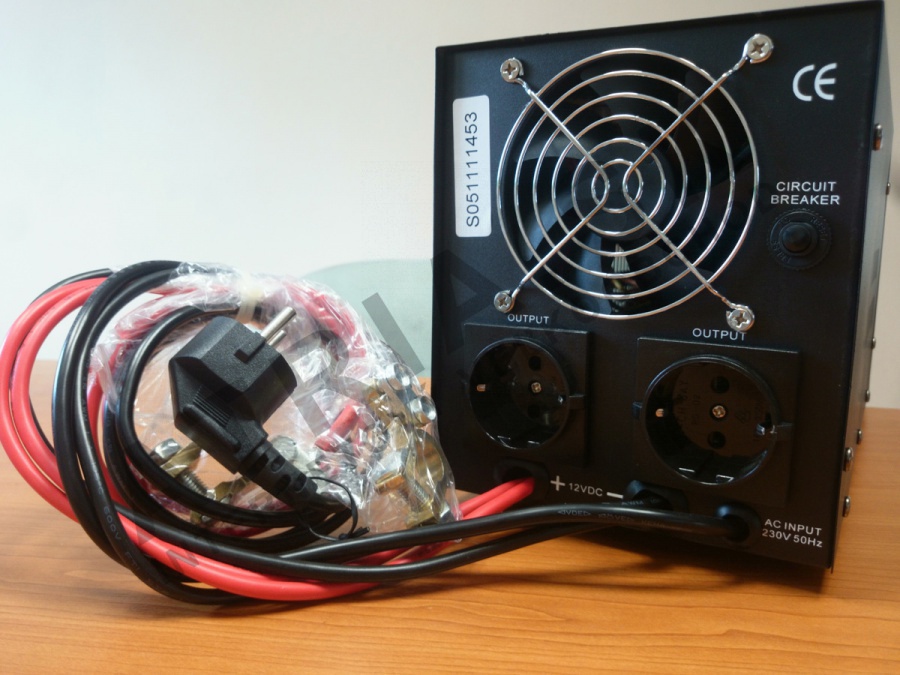

Připojte zařízení ke vnější 12V olověné baterii pomocí kabelů vhodné tloušťky, která závisí na očekávané zátěži a vzdálenosti. Baterii je třeba připojit před připojením hlavního napájení. Polarity je nutné striktně dodržet: červený (+) kabel se připojuje k kladnému pólu a černý (-) kabel k zápornému pólu. Pro zajištění pevného kontaktu použijte kovové konektory a utažte je kleštěmi. Před připojením vyčistěte bateriové svorky drátovou houbou, abyste odstranili oxidaci nebo nečistoty.

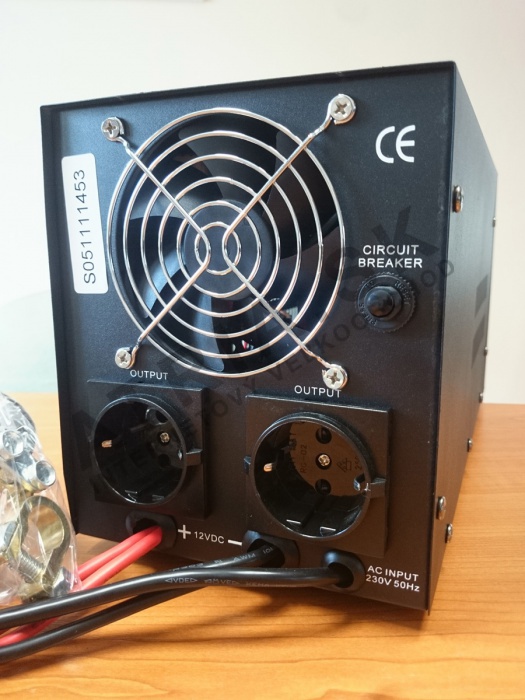

Po připojení baterie připojte hlavní napájecí kabel do zemněné zásuvky 230V 50Hz. Připojte zátěž (např. oběhové čerpadlo) k výstupním svorkám zařízení. Správná posloupnost je: nejprve baterie, poté síťové napájení a nakonec zátěž. Stiskněte a podržte tlačítko zap./vyp. 4 sekundy, aby se zařízení spustilo. Zkontrolujte, zda jsou všechna připojení pevná a kabely nejsou poškozené. Vyhněte se instalaci zařízení v prostředí s vysokou prachovou zátěží nebo v místech, kde může dojít k expozici vodě.

Běžné chyby při instalaci zahrnují nesprávnou polarity baterie, nedostatečné větrání a použití nekompatibilních typů baterií, jako je gelová baterie. Vždy ověřte napětí baterie před instalací a ujistěte se, že je baterie plně nabitá. Nedodržení těchto kroků může vést ke snížení výkonu nebo poškození zařízení.

Kompatibilita a příslušenství

Tento zálohovací zdroj je kompatibilní s oběhovými čerpadly pevnopalivových kotlů a dalšími nízkonapěťovými elektrickými zařízeními, která vyžadují stabilní napětí a frekvenci. Není určen k použití jako univerzální invertor nebo k napájení zařízení s vysokým proudem bez stabilního profilu zátěže. Zařízení vyžaduje vnější 12V olověnou baterii s kapacitou mezi 46Ah a 120Ah. Baterie není součástí zařízení a musí být zakoupena zvlášť. Při výběru baterie zkontrolujte, zda je určena pro cyklování a zda je vhodná pro časté nabíjení.

Pro větší instalace nebo vyšší výkonové požadavky zvažte použití více jednotek paralelně nebo upgradujte na vyšší výkonový model. Další příslušenství může zahrnovat systémy monitorování baterie, moduly vzdáleného ovládání a ochranné zařízení proti přepětí. Tyto položky nejsou součástí standardního zařízení, ale mohou být nutné pro složitější instalace nebo pro zajištění dlouhodobé spolehlivosti systému.

Technický pozadí pro projektanty

Zařízení funguje tak, že převádí střídavý proud z elektrické sítě na stejnosměrný proud, který slouží k nabití baterie a regulaci jejího stavu nabití. Během normálního provozu zůstává baterie v režimu tzv. přípotrubního nabití. Když selže síťové napájení, zařízení přepne na bateriové napájení a převádí uloženou energii zpět do čisté sinusové střídavé výstupní energie. Tento proces zajišťuje, že zátěž obdrží stabilní a nepřetržitý zdroj energie s minimálním přerušením. Zařízení obsahuje automatický regulátor napětí (AVR), který udržuje konzistentní výstupní napětí v rámci stanoveného rozsahu.

Vnitřní elektronika je uložena v uzavřeném krytu, který chrání před prachem a vlhkostí. Doporučuje se použít olověné baterie kvůli jejich předvídatelným charakteristikám nabíjení a kompatibilitě s vestavěnou nabíjecí elektronikou. Návrh zařízení umožňuje integraci do existujících otopných řídicích systémů prostřednictvím standardních elektrických připojení. Čas přepnutí méně než 4 ms zajišťuje, že citlivé zařízení, jako jsou oběhová čerpadla, zůstanou v provozu během přechodu mezi zdroji energie. Mechanismy ochrany před přetížením a zkratem pomáhají zabránit poškození jak zařízení, tak i připojené zátěže.

Projektanti by měli zohlednit celkovou spotřebu všech připojených zařízení, aby se ujistili, že zařízení není přetíženo. Induktivní zátěže, jako jsou motory a čerpadla, mohou vyžadovat větší kapacitu kvůli jejich vysokému počátečnímu proudu. Maximální výkon 500W je vhodný pro většinu aplikací oběhových čerpadel, ale může být nutné doplnit ho pro větší instalace. Doba životnosti baterie a provozní doba závisí na profilu zátěže a na počátečním stavu nabití. Pravidelná údržba baterie je základem pro zajištění optimálního výkonu a dlouhé životnosti.

Servis a provoz

Doporučuje se pravidelná kontrola zařízení, aby bylo zajištěno, že všechna připojení jsou pevná a systém chlazení funguje správně. Zkontrolujte bateriové svorky na přítomnost koroze a případně je vyčistěte. Ujistěte se, že otvory pro větrání jsou volné od prachu a nečistot. Pokud zařízení vyzařuje nepřetržitý zvukový alarm, znamená to buď stav přetížení, nebo nízké napětí baterie. V takovém případě odpojte zátěž a zkontrolujte baterii na poškození nebo nadměrné vybití.

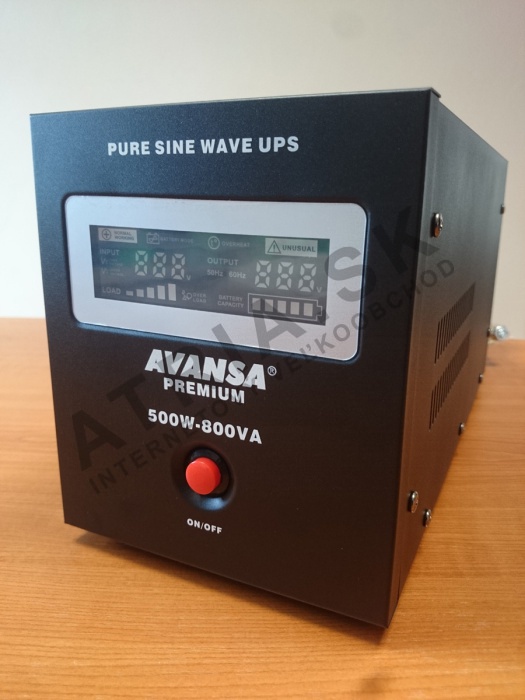

Během provozu zařízení automaticky monitoruje napětí baterie a přepne na bateriové napájení, pokud se síťové napětí dostane mimo přijatelný rozsah. Displej zobrazuje aktuální zdroj energie a jakékoliv poruchové stavy. Pokud se napětí baterie sníží pod 10,8V, zařízení se vypne, aby zabránilo dalšímu vybití a možnému poškození baterie. V tomto případě musí být baterie znovu nabitá nebo vyměněna, než se může opět připojit zátěž.

Když zařízení není v použití, spotřebovává 22W v režimu čekání. Tato nízká spotřeba energie zvyšuje životnost baterie během období nečinnosti. Pokud má být zařízení skladováno delší dobu, odpojte baterii, aby se zabránilo samovybití a možnému poškození. Připojte baterii, až bude zařízení opět připraveno k použití. Vždy sledujte pokyny výrobce pro skladování a manipulaci s baterií, aby byla zajištěna bezpečnost a výkon.

Casto kladené otázky

Může být zařízení použito s 24V baterií?
Ne, zařízení je navrženo pouze pro použití s 12V bateriemi. Použití 24V baterie by poškodilo vnitřní elektroniku a zrušilo záruku.

Může zařízení napájet řídicí panel kotle během výpadku proudu?
Ano, pokud celková spotřeba energie řídicího panelu nepřesáhne 500W. Zařízení je vhodné pro udržování řídicích funkcí a provozu oběhového čerpadla během výpadků.

Co se stane, pokud baterie bude úplně vybitá?
Pokud se napětí baterie sníží pod 10,8V, zařízení se vypne, aby zabránilo dalšímu vybití a možnému poškození baterie. Baterii je třeba znovu nabit nebo vyměnit, než se zařízení může znovu použít.

Může být zařízení použito s solárním systémem?
Zařízení není navrženo pro přímé propojení s solárním systémem. Vyžaduje stabilní 12V baterii jako primární zdroj energie a není určeno pro použití v solárních aplikacích mimo síť.

Jaká je maximální vzdálenost mezi zařízením a baterií?
Neexistuje pevná maximální vzdálenost, ale delší kabely mohou vyžadovat tlustší kabely, aby se minimalizovalo pokles napětí a zajistilo stabilní provoz. Při výběru velikosti kabelu se prosím vyžaduje konsultace s výrobcem na základě očekávané zátěže a vzdálenosti.

Může být zařízení použito s gelovou baterií?
Ne, zařízení není doporučeno k použití s gelovými bateriemi. Je navrženo pouze pro olověné baterie, které mají jiné charakteristiky nabíjení a jsou více kompatibilní s nabíjecí elektronikou zařízení.
