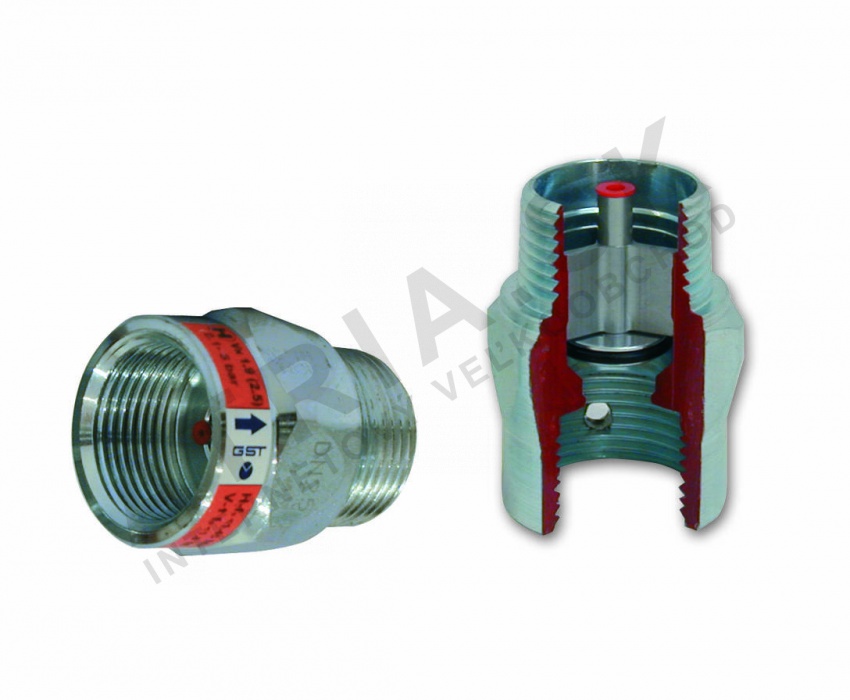

Bezpečnostní přetlakový fúze GST typ L-FM - 1 palce FM; 4 m3/h
Kód: GS03320300Související produkty
Detailní popis produktu
Bezpečnostní přetlakové fúzy jsou základní komponenty v plynových systémech, kde mohou vzniknout přetlakové podmínky kvůli poruchám systému nebo chybnému provozu. Tyto zařízení se často instalují do topných systémů, plynových rozdělovačů a průmyslových plynových aplikací, aby zabránily poškození způsobenému nadměrným průtoky. Instalatéři a technici pracující v komerčních a průmyslových prostředích často setkávají s těmito zařízeními během návrhu, údržby a oprav systémů. Model GST typ L-FM je speciálně navržen pro integraci do systémů, kde je třeba omezit průtok plynu na definovaný maximální limit, aby byl zajištěn bezpečný provoz.
Korektní rozměr a výběr bezpečnostního přetlakového fúzu závisí na požadavcích systému na průtok a maximálně povoleném tlaku. Model GST typ L-FM je vhodný pro systémy s nominálním průtokem 4 m3/h a maximálním provozním tlakem v rozmezí 15 až 100 mbar. Zařízení je vyrobeno z nerezové oceli AISI 316, která poskytuje odolnost proti korozi a vysokým teplotám, což z něj činí vhodný pro široké spektrum instalačních podmínek.
Technické parametry
| Materiál | nerezová ocel AISI 316 Poznámka |
|---|---|
| Hmotnost | 0,279 kg |
| Kód | GS03320300 |
| Značka | IVAR |
Instalace a připojení
Instalace modelu GST typ L-FM vyžaduje pečlivou pozornost k typu a orientaci připojení. Zařízení má vnější FM závit 1 palce, který musí být přizpůsoben odpovídajícímu vnitřnímu závitu v potrubí systému. Před instalací by měl instalatér ověřit typ závitu a zajistit, že připojení je čisté a bez nečistot, aby se zabránilo únikům. Zařízení by mělo být instalováno v místě, které umožňuje snadný přístup během údržby a prohlídky. Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů, nedostatečné těsnění a nekontrolu kompatibility systému před montáží zařízení.
Kompatibilita a příslušenství
Model GST typ L-FM je navržen pro použití s plynovými systémy, které vyžadují ochranu před přetlakem a mají kompatibilní typ závitů. Používá se obvykle spolu s plynovými ventily, regulátory a dalšími zařízeními pro řízení průtoku. Při instalaci tohoto zařízení je důležité zajistit, aby požadavky systému na tlak a průtok odpovídaly specifikacím zařízení. K základní instalaci nejsou potřeba žádná další příslušenství, ale instalatéři mohou potřebovat těsnící směsi nebo těsnění, aby zajistili bezpečné připojení. Pro tento model nejsou uvedena žádná související zařízení.
Technický pozadí pro návrháře
Model GST typ L-FM funguje tak, že omezí průtok plynu, když systém překročí definovaný maximální průtok. Tento výběr materiálu zajišťuje dlouhodobou odolnost jak ve vnitřních, tak i venkovních prostředích. Zařízení se integruje do systému připojením k plynové trubce pomocí FM závitu. Vnitřní konstrukce zařízení je navržena tak, aby umožnila normální průtok až do definovaného limitu a zablokovala další průtok, jakmile je překročen. Princip provozu je založen na mechanickém omezení průtoku, které nepotřebuje elektrickou energii nebo externí řídicí systémy. Výkon zařízení je ovlivněn tlakem systému, teplotou a kvalitou připojení.
Údržba a provoz
Doporučuje se pravidelná prohlídka modelu GST typ L-FM, aby byl zajištěn bezproblémový provoz. Zařízení nevyžaduje pravidelnou údržbu, ale mělo by být vizuálně prohlédnuto na známky opotřebení, koroze nebo zablokování. Během prohlídky by měl instalatér zkontrolovat připojení na úniky a zajistit, že zařízení funguje podle očekávání. Pro tento model nejsou stanoveny konkrétní intervaly údržby a nejsou potřeba žádné konkrétní údržební postupy mimo vizuální prohlídku a testování úniků.
Nejčastější otázky
Může být model GST typ L-FM použit v systémech s vysokým tlakem?
Ne, zařízení je navrženo pro nízkotlaké systémy s maximálním provozním tlakem 100 mbar. Není vhodné pro vysokotlaké aplikace.
Je model GST typ L-FM vhodný pro venkovní instalaci?
Ano, zařízení má odolnost vůči vnější teplotě až +925 °C po dobu 60 minut a vnitřní odolnost teploty +200 °C, což ho činí vhodným pro použití jak ve vnitřních, tak i venkovních prostředích.
Jaký je maximální průtok modelu GST typ L-FM?
Maximální průtok je 4 m3/h. Jedná se o definovaný limit, při jehož překročení zařízení omezí další průtok, aby zabránilo přetlakovým situacím.
Jaké materiály jsou použity při výrobě modelu GST typ L-FM?
Zařízení je vyrobeno z nerezové oceli AISI 316, která poskytuje odolnost proti korozi a vysokým teplotám.
Doplňkové parametry
| Kategorie: | IVAR.GST-L-FM/MF - BEZPEČNOSTNÍ NADPRŮTOKOVÉ POJISTKY |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.279 kg |
| Rozměr závitu: | 1" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | nerez |
| Materiál: | nerez AISI 316 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:54 |
