Bezpečnostní přetížení GST typ L-FM - 3/4 palce FM; 2,5m3/h

Detailní popis produktu

Bezpečnostní přetížení jsou zásadní komponenty v plynových rozvodech, kde je řízení průtoku kritické pro integritu a bezpečnost systému. Tyto zařízení se často instalují v bytových, obchodních a průmyslových plynových rozvodech, zejména v aplikacích zahrnujících plynové spotřebiče, kotelové systémy a plynové měřicí stanice. Instalatéři tyto přetížení často potkají v systémech, kde přetlak nebo nadměrný průtok mohou vést k poškození nebo poruše provozu. Model GST typ L-FM je zvláště vhodný pro instalace vyžadující přesné sledování průtoku a schopnosti vypnutí.

Model GST typ L-FM je určen k použití v prostředích, kde je nutné omezit průtok plynem, aby nedošlo k přetížení dolních komponent. Často se integruje do systémů, kde je plynová trubka připojena k zařízením jako jsou ohřívače vody, plynové spalovací kamna nebo plynové topné jednotky. Zařízení je navrženo tak, aby spolehlivě fungovalo za různých podmínek a je vhodné pro montáž jak dovnitř, tak venku, pokud je kryt a připojení dostatečně chráněno.

Technické parametry

Instalace a připojení

Model GST typ L-FM se instaluje pomocí 3/4 palce FM (ženské metrické) závitů, které vyžadují odpovídající mužské připojení na plynové trubce. Před instalací by měl instalatér ověřit, že systémový tlak je v rámci specifikovaného rozsahu 15–100 mbar. Zařízení by mělo být namontováno do pozice, která umožňuje snadný přístup pro kontrolu a údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů a nedostatečné upevnění zařízení, což může ohrozit těsnost a výkon.

Pro připojení zařízení zarovnejte FM závity s odpovídajícími mužskými trubkovými závity a utáhněte vhodným klíčem. Ujistěte se, že těsnící plocha je čistá a bez nečistot, aby se zabránilo únikům. Po instalaci proveďte vizuální kontrolu na případné nepřesnosti a otestujte systém na případné známky úniku plynem. Je také důležité potvrdit, že zařízení je umístěno ve správném směru průtoku, jak je uvedeno v označení výrobce.

Kompatibilita a příslušenství

Model GST typ L-FM je kompatibilní s plynovými trubkami vybavenými 3/4 palce mužskými metrickými závity. Často se používá spolu s plynovými ventily, regulátory a měřicí technikou. Pro kompletní integraci systému může být nutné objednat další komponenty, jako jsou těsnící kroužky, montážní závěsy nebo tlakové manometry. I když nejsou uvedeny konkrétní alternativní produkty, podobné modely z řady IVAR GST mohou poskytovat srovnatelný výkon v závislosti na požadavcích aplikace.

Technický pozadí pro projektanty

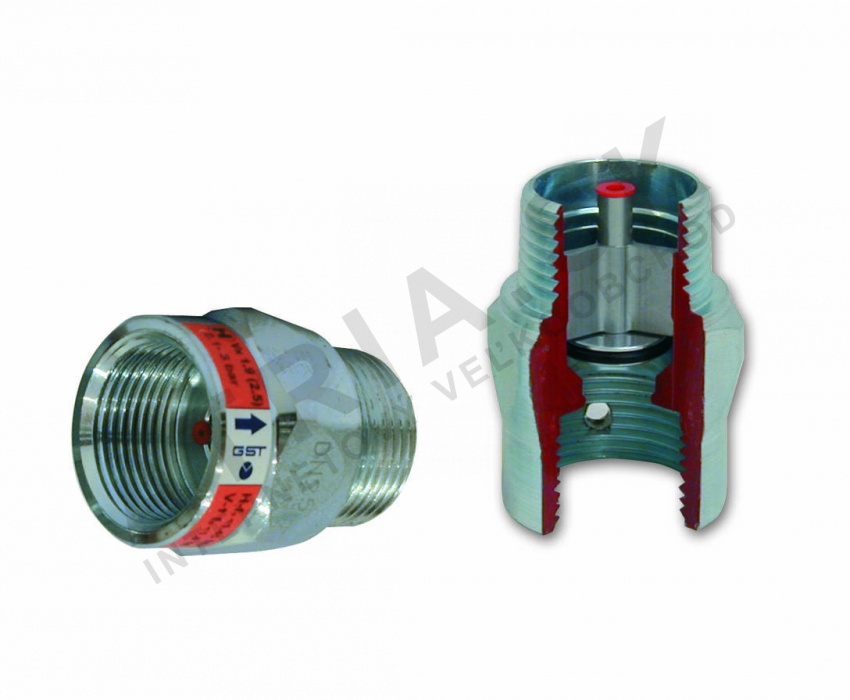

Model GST typ L-FM funguje tím, že detekuje nadměrný průtok plynem pomocí mechanického senzorového mechanismu. Jakmile průtok překročí hodnotu 2,5 m³/h, interní mechanismus aktivuje uzavření ventilu, aby zabránil dalšímu průtoku. Konstrukce z nerezové oceli AISI 316 zajišťuje odolnost proti korozi a vystavení vysokým teplotám, což z něj dělá vhodný produkt pro použití jak dovnitř, tak venku. Trvanlivost materiálu přispívá k dlouhé životnosti zařízení, zejména v prostředích s kolísajícími teplotami a vlhkostí.

Při návrhu systému je důležité zohlednit požadavky na pracovní tlak a průtok celé plynové sítě. Model GST typ L-FM by měl být umístěn před citlivými komponenty, aby poskytoval rané omezení průtoku. Zařízení se integruje bez problémů do standardních plynových potrubních systémů a nepotřebuje dodatečnou řídicí elektroniku. Jeho výkon je ovlivněn čistotou plynového média a stabilitou systémového tlaku.

Údržba a provoz

Doporučuje se pravidelná inspekce, aby se zajistilo, že model GST typ L-FM nadále funguje podle očekávání. Během rutinní kontroly by měl instalatér ověřit integritu závitů a absence úniků plynem kolem spojovacích bodů. V dokumentaci produktu nejsou uvedena žádná plánovaná období údržby, ale zařízení by mělo být vizuálně kontrolováno během údržby systému. Pokud zařízení nepřijde do pohybu při nadměrném průtoku, může být potřeba jeho výměna místo opravy kvůli jeho mechanickému návrhu.

Klíčové provozní kontroly zahrnují potvrzení správné orientace instalace, ověření těsnosti připojení a zajištění, že zařízení není překáženo nečistotami nebo cizími objekty. V případě podezření na poruchu by měl být systém vyrovnán a zařízení odstraněno pro blíže vyšetření. Jakákoli viditelná poškození nebo deformace těla by měla být okamžitě řešena, aby se zabránilo selhání systému.

Nejčastější otázky

Může být model GST typ L-FM použit v plynových systémech pracujících pod 15 mbar?
Ne, zařízení je specifikováno pro provoz v rozsahu tlaku 15–100 mbar. Použití mimo tento rozsah může ovlivnit jeho funkčnost.

Je model GST typ L-FM vhodný pro venkovní montáž?
Ano, pokud je zařízení chráněno před přímým vystavením počasí a připojení je správně utěsněno.

Co se stane, pokud průtok překročí 2,5 m³/h?
Interní mechanismus se aktivuje a omezí další průtok plynem, aby zabránil přetížení systému.

Může být model GST typ L-FM retroinstalován do stávajících plynových systémů?
Ano, pokud stávající systém má kompatibilní 3/4 palce FM připojení a pracovní tlak je v rámci specifikovaného rozsahu.
