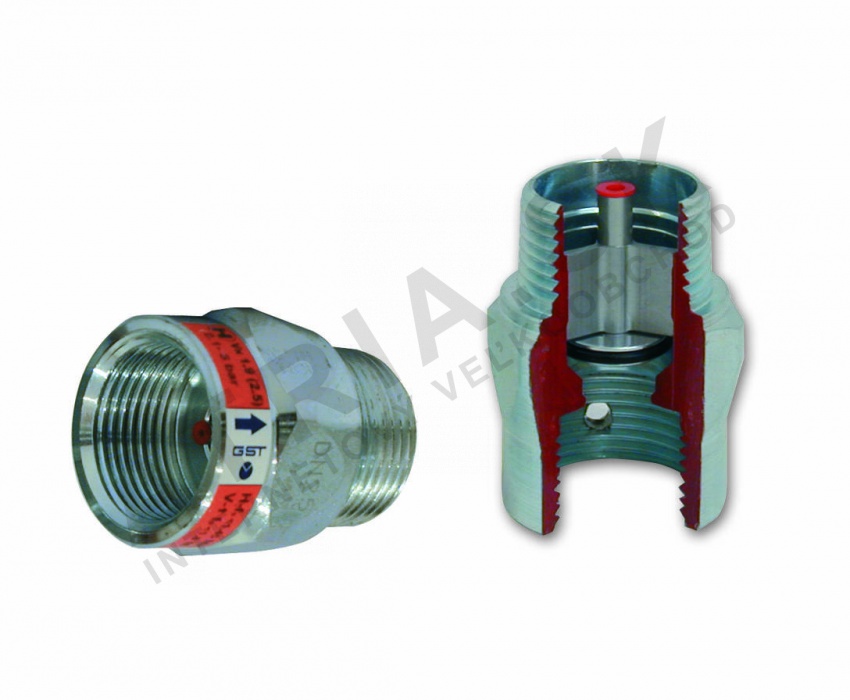

Bezpečnostní přetékací pojistka GST typ L-FM - 6/4 "FM; 16m3/h

Detailní popis produktu

Bezpečnostní přetékací pojistky jsou základními komponenty v průmyslových a komerčních plynových systémech, kde nekontrolovaný průtok může představovat provozní nebo bezpečnostní riziko. Instalatéři pracující na plynových distribučních systémech, zejména v průmyslovém vytápění, procesním inženýrství a rozsáhlých plynových instalacích, často integrují tyto zařízení, aby zajistili integritu systému. Model GST typ L-FM je vhodný pro instalace, kde je třeba sledování průtoku a automatické uzavření plynového proudu, aby se zabránilo přetékání nebo únikům. Často se používá v systémech se stanovenými limity průtoku, jako jsou plynová vytápění, průmyslové hořáky a plynové přívody v komerčních zařízeních.

Toto zařízení se instaluje do plynové trubky, kde monitoruje a ovládá průtok. Když průtok překročí stanovený limit 16 m3/h, aktivuje se vnitřní mechanismus, který uzavře plynový průběh, čímž se zabrání potenciálním přetížením systému nebo nebezpečným situacím. Konstrukce z nerez oceli AISI 316 zajišťuje odolnost proti korozi a vysokým teplotám, čímž je vhodné pro použití jak vnitřně, tak venku, kde je expozice vlivům prostředí důležitá.

Technické parametry

Materiál	Nerez ocel AISI 316
Hmotnost	0,646 kg
Kód	GS05620500
Značka	IVAR

Technické parametry jsou klíčové pro správné rozměření a kompatibilitu systému. Limit průtoku 16 m3/h definuje maximální povolený průtok před aktivací zařízení. Teplotní rozsah -20°C až +60°C zajišťuje provoz za širokého rozsahu okolních podmínek. Odolnost vůči vnější teplotě +925°C po dobu 60 minut ukazuje, že zařízení může odolat vysokým teplotám bez strukturálního poškození.Instalace a připojení Model GST typ L-FM se instaluje přímo do plynové trubky pomocí šroubení FM. Vnitřní šroubení (FM) musí být přizpůsobeno vnějšímu šroubení připojovací trubky. Instalatéři by měli zajistit, že šroubení je čisté a bez nečistot před utažením. Pro dosažení správného utažovacího momentu může být použit momentový klíč, čímž se zabrání únikům nebo poškození šroubení. Běžné chyby při instalaci zahrnují nesprávné zarovnání šroubení nebo přetížení, což může ohrozit integritu připojení nebo samotného zařízení. Důležité je ověřit směr průtoku uvedený na zařízení před instalací, aby byla zajištěna správná funkce.Kompatibilita a příslušenství Tato verze je kompatibilní se standardními plynovými potrubními systémy s připojením FM. Pro základní instalaci nejsou potřeba žádná další příslušenství. Instalatéři by však měli zajistit, že plynový systém je vybaven vhodnými regulátory tlaku a průtokovými měřiči, aby bylo zajištěno přesné sledování průtoku. Model GST typ L-FM není navržen k použití s jinými typy ovládacích zařízení pro průtok ve stejném potrubí bez vhodného návrhu systému a ověření.Technický pozadí pro projektanty Model GST typ L-FM funguje tak, že detekuje průtok a mechanicky uzavře plynový průběh, jakmile je překročen stanovený limit. Konstrukce z nerez oceli AISI 316 poskytuje vysokou odolnost proti korozi a tepelnému stresu, čímž zajišťuje dlouhodobou spolehlivost v plynových systémech. Zařízení je navrženo pro integraci do systémů, kde je kritická stabilita průtoku. Faktory ovlivňující trvanlivost zahrnují četnost průtokových nárazů, přítomnost nečistot v plyně a okolní teplotní podmínky. Správný návrh systému, včetně dostatečné regulace průtoku a filtrace, může zvýšit účinnost a životnost zařízení.Služby a provoz Pravidelná údržba pro model GST typ L-FM není vyžadována, pokud to není uvedeno v technické dokumentaci výrobce. Doporučuje se však pravidelné vizuální kontroly, aby se zkontrolovaly známky opotřebení, koroze nebo zácp. Instalatéři by měli ověřit integritu šroubení a zajistit, že zařízení pracuje v rámci stanovených teplotních a tlakových rozsahů. V poskytnutých datech nejsou uvedena žádná stanovená období údržby, proto se údržba provádí podle pokynů výrobce nebo v reakci na problémy s výkonem systému.Nejčastější otázky

Může být GST typ L-FM použit v plynových instalacích venku?
Ano, zařízení je vhodné pro venkovní použití díky své odolnosti vůči teplotě a konstrukci z nerez oceli. Může odolat okolním teplotám od -20°C do +60°C.

Je GST typ L-FM kompatibilní s jinými plynovými ovládacími zařízeními?
Není doporučeno používat GST typ L-FM spolu s jinými ovládacími zařízeními pro průtok bez ověření kompatibility systému. Zařízení je navrženo k samostatnému provozu, aby uzavřelo plynový průtok, jakmile je překročen stanovený limit.

Jaký je maximální provozní tlak tohoto modelu?
Maximální provozní tlakový rozsah je mezi 15 a 100 mbar. Zařízení je navrženo k provozu v tomto tlakovém rozsahu bez poškození jeho struktury nebo výkonu.

Může být GST typ L-FM nainstalován v opačném směru průtoku?
Ne, zařízení musí být nainstalováno ve správném směru průtoku, jak je uvedeno na těle. Nainstalování v opačném směru může zabránit správné funkci a může vést k selhání systému nebo nepřesnému ovládání průtoku.
