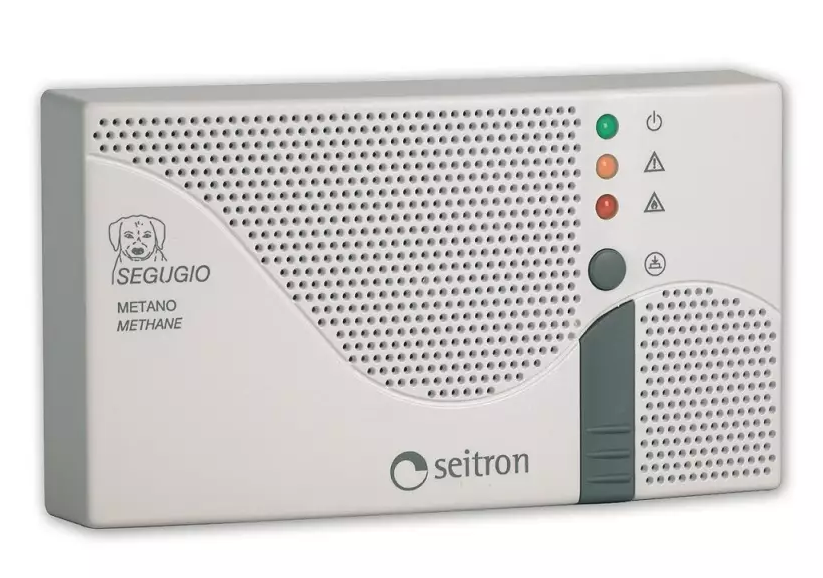

Detektor úniku zemního plynu IVAR.RGD MET

Detailní popis produktu

Tento detektor úniku zemního plynu je určen k instalaci v bytových prostorách, kde je důležitá bezpečnostní kontrola úniků plynu. Používá se v domácích plynových systémech připojených k kuchyňským spotřebičům, kotlům a plynovým rozvěsím. Detektor pracuje neustále a aktivuje poplach, jakmile koncentrace metanu dosáhne 10 % dolního výbušného limitu (LEL). Zařízení je vhodné k použití v kuchyních, výdechových místnostech a jiných prostorách, kde jsou instalovány plynové spotřebiče.

Detektor IVAR.RGD MET se obvykle montuje na stěny nebo stropy poblíž potenciálních míst úniku, aby byl k senzoru volný přístup vzduchu. Jeho kryt má krytí IP42, které chrání před prachem a stříkáním vody. Zařízení podporuje integraci s elektroventily pro automatické vypnutí v případě zjištění úniku.

Technické parametry

Instalace a připojení

Detektor IVAR.RGD MET by měl být namontován v místě s dobrým prouděním vzduchu a mimo přímé sluneční světlo nebo zdroje tepla. Povrch pro montáž musí být suchý a stabilní. Zařízení se obvykle upevní šrouby, které jsou součástí balení. Během instalace zajistěte, aby senzor byl umístěn ve výšce, kde může efektivně detekovat hromadění plynu.

Elektrická připojení musí být provedena podle schématu příslušenství dodaného výrobcem. Připojte napájení k označeným svorkám a ověřte polaritu, pokud je to potřeba. Pro systémy vyžadující automatické vypnutí připojte výstup detektoru k řídicímu obvodu elektroventilu. Vždy po instalaci otestujte funkčnost poplachu pomocí vestavěné diagnostické funkce.

Běžné chyby instalace zahrnují umístění detektoru příliš blízko plynových spotřebičů, což může vést k falešným poplachům, nebo jeho montáž v místech s vysokou vlhkostí nebo kondenzací. Vyhněte se instalaci v blízkosti výfukových ventilátorů nebo vzduchových výdechů, protože mohou ovlivnit přesnost detekce plynu.

Kompatibilita a příslušenství

Detektor IVAR.RGD MET je kompatibilní s elektroventily, které podporují řídicí signály 230 V nebo 12 V. Často se používá spolu s plynovými počítači a regulátory tlaku v domácích plynových systémech. Další komponenty, jako jsou montážní tyče, kabelové uzávěry a těsnicí materiály, mohou být potřeba v závislosti na místě instalace. Pro tento model nejsou uvedena žádná konkrétní příslušenství, ale běžné nástroje a materiály pro elektrickou instalaci jsou nezbytné pro správné nastavení.

Technický popis pro projektanty

Detektor IVAR.RGD MET pracuje na základě senzoru na bázi SnO2, který reaguje na přítomnost hořlavých plynů. Jakmile koncentrace metanu dosáhne 10 % LEL, senzor aktivuje elektrický signál, který spustí poplach a, pokud je připojen, i elektroventil. Kryt je navržen tak, aby poskytoval mechanickou ochranu a odolnost vůči prostředí. Diagnostický systém umožňuje uživateli ověřit funkčnost zařízení bez vystavení skutečnému plynu, což zajišťuje bezpečnost během pravidelných kontrolek.

Výkon senzoru je ovlivněn okolní teplotou a vlhkostí. Dlouhodobá expozice vysokým koncentracím nežádoucích plynů může postupně snížit citlivost. Zařízení je navrženo tak, aby se integrovalo do stávajících plynových bezpečnostních systémů a je v souladu s příslušnými evropskými normami pro plynové detekční zařízení.

Servis a provoz

Pravidelné funkční kontroly by měly být prováděny pomocí vestavěné diagnostické funkce. Tato funkce umožňuje uživateli ověřit, že poplach a řídicí funkce elektroventilu jsou funkční, aniž by bylo třeba provádět testy s plynem. Senzor SnO2 má očekávanou životnost pěti let, po které by měl být vyměněn, aby byla zajištěna přesná detekce.

Při pravidelném servisu zkontrolujte kryt na poškození, ověřte, že montáž je pevná, a zkontrolujte elektrická připojení na známky opotřebení nebo koroze. Pokud zařízení reaguje chybně během diagnostického testu, vypněte napájení a přečtěte si technickou dokumentaci výrobce pro další pokyny.

Nejčastější otázky

Může být IVAR.RGD MET připojen k 12 V elektroventilovému systému?
Ano, zařízení podporuje napájení 12 V a může být připojeno k elektroventilovým systémům pracujícím na stejné úrovni napětí.

Je možné vyměnit senzor SnO2?
Ano, senzor je navržen tak, aby byl vyměnitelný po pěti letech provozu nebo pokud ukazuje známky snížené citlivosti.

Proč je zde diagnostický systém?
Diagnostický systém umožňuje uživateli ověřit funkčnost zařízení bez nutnosti zavádět plyn do prostředí, což zajišťuje bezpečnost během pravidelných kontrolek.

Může být zařízení instalováno v vlhkém prostředí?
Krytí IP42 poskytuje ochranu před stříkáním vody, což znamená, že je vhodné pro instalaci v mírně vlhkých místnostech, ale ne v prostorách s trvalou expozicí vlhkosti.
