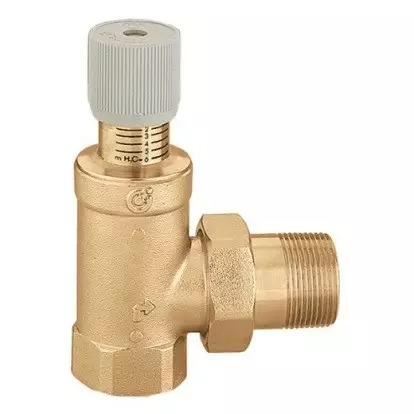

Rozdílový pojistný ventil - 3/4 palce MF; 0,1 až 0,6bar
Kód: I01406040Související produkty
Detailní popis produktu
Rozdílové pojistné ventily jsou zásadní komponenty v uzavřených otopných a sanitárních soustavách, kde je potřeba vyvažování tlaku mezi různými okruhy nebo zónami. Instalatéři tyto ventily často používají v obchodních i bytových budovách, zejména v systémech s podlahovým vytápěním, tepelnými čerpadly nebo víceokruhovými kotli. Ventil zajistí, že rozdíly v tlacích nepřekročí bezpečné limity, čímž zabrání poškození komponent, jako jsou čerpadla, výměníky tepla a roztažné nádoby. V instalacích, kde sekundární okruhy pracují při nižším tlaku než primární systém, umožňuje ventil omezený průtok k vyrovnání tlaku bez přetížení systému.
Typické aplikace zahrnují okruhy teplé vody, vyrovnávací nádoby a systémy s více zdroji tepla. Ventil se často integruje do oběhových nebo vyvažovacích okruhů, kde reaguje na rozdílový tlak a udržuje stabilní provoz. Konstrukce umožňuje přesné řízení průtoku a minimalizuje ztráty energie způsobené nadměrným oběhem. Správná montáž a rozměrování jsou kritické, aby se zabránilo problémům jako je kavitace, hluk nebo neefektivní rozdělení tepla.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +100 °C |
| Jmenovitý tlak | PN 10 |
| Kód | I01406040 |
| Značka | IVAR |
Montáž a připojení
Ventil se připojuje přes závit 3/4 palce mužský (MF), což vyžaduje kompatibilní samice nebo koncovky potrubí. Před montáží ověřte směr průtoku uvedený na tělese a ujistěte se, že ventil je umístěn tak, aby umožnil volný průtok média. Zkontrolujte, zda je okolní potrubí plně sestavené a bez netěsností, aby se při uvedení do provozu zabránilo znečistění nebo nesprávnému zarovnání. Běžné chyby zahrnují nesprávnou orientaci, což může vést k nedostatečnému těsnění nebo omezenému průtoku, a nedbalé zarovnání ventilu s tlakovým gradientem systému, což může vést ke snížení účinnosti. Vždy odpojte systém a vydejte z něj tlak, než začnete pracovat, aby se zabránilo zranění nebo poškození.Kompatibilita a příslušenství
Tento ventil se obvykle používá s měděným nebo ocelovým potrubím a vyžaduje standardní závitové přípojky 3/4 palce pro bezpečné připojení. Je navržen pro použití s vodními médii a je kompatibilní se většinou otopných a sanitárních systémů, které vyžadují vyvažování tlaku. Nejsou potřeba žádná další příslušenství, pokud systémový návrhář nezadá. Vzhledem k absenci uvedených souvisejících produktů by měli instalatéři odkazovat na dokumentaci výrobce pro doporučené kombinace v komplexních systémech.Technický pozadí pro návrháře
Ventil pracuje na principu rozdílového tlaku, otevírá se proporcionálně podle rozdílu mezi výstupní a vstupní stranou. Konstrukce z mosazí CW617N poskytuje odolné, koroze odolné pouzdro vhodné pro dlouhodobé použití ve vlhkém prostředí. Vnitřní komponenty jsou navrženy tak, aby rychle reagovaly na změny tlaku a zároveň udržovaly stabilní průtok. Jmenovitý tlak PN 10 zajišťuje, že ventil může zvládnout kolísání bez deformace nebo netěsností. Návrháři by měli zohlednit tepelnou odolnost ventilu při jeho integraci do systémů s proměnlivou teplotou a zajistit, že celkový systémový tlak nepřekročí jeho provozní limity, aby se prodloužila životnost.Údržba a provoz
V přehledu nejsou uvedena žádná konkrétní období údržby, ale pravidelné kontroly netěsností, správné sednutí a volný průtok jsou doporučené. Zkontrolujte ventil po jakékoliv významné úpravě systému nebo pokud zaznamenáte neobvyklý hluk nebo pokles tlaku. Ujistěte se, že okolní potrubí zůstává čisté a bez nečistot, které by mohly ovlivnit provoz. Pokud ventil nesprávně reaguje na změny tlaku, demontujte ho a zkontrolujte vnitřní komponenty na opotřebení nebo zablokování. Při sestavování postupujte podle pokynů výrobce, aby se udržela výkon a bezpečnostní normy.Nejčastější otázky
Může být tento ventil použit v okruhu teplé vody?
Ano, je vhodný pro okruhy teplé vody, kde je potřeba vyvažování tlaku mezi primárním a sekundárním okruhem.
Je ventil kompatibilní s glykolem?
Ano, materiál mosaz CW617N je kompatibilní s glykolem v rámci uvedeného rozsahu teplot.
Může být ventil nainstalován vodorovně nebo svisle?
Může být nainstalován v obou polohách, ale směr průtoku by měl vždy sledovat šipku na tělese.
Je potřeba před ventilem nainstalovat filtr nebo síto?
Nejsou uvedeny žádné konkrétní požadavky, ale je vhodné nainstalovat filtr, aby se zabránilo proniknutí nečistot do ventilu a ovlivnění jeho provozu.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Diferenční přepouštěcí ventil |
|---|---|
| Hmotnost: | 0.46 kg |
| Druh výrobku: | pojistný ventil |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +100 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:54 |
