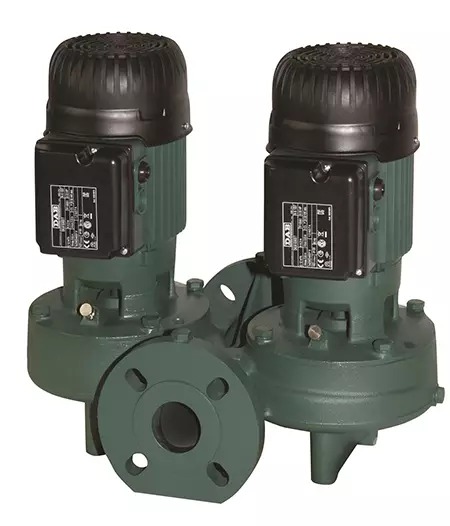

DKLP 40-1800 M Dvojflanžová suchá čerpadla

Detailní popis produktu

Toto suché čerpadlo je běžně používáno v otopných, větracích a průmyslových oběhových systémech, kde je spolehlivá výkonnost za různých podmínek základním požadavkem. Ideální je pro instalace jako jsou sítě pro vytápění, velké HVAC systémy a průmyslové procesní oběhy. Čerpadlo je navrženo pro prostředí, kde je kapalina čistá, nekorozi a chemicky neutrální, podobně jako vlastnosti vody. Instalatéři často setkávají s tímto čerpadlem v systémech vyžadujících vysoké průtoky a střední tlak, zejména v uzavřených systémech, kde suchý provoz je možný bez poškození vnitřních komponent.

Čerpadlo je vhodné pro jednofázové i třífázové aplikace, což zvyšuje jeho adaptabilitu na různé elektrické napájecí podmínky. Instalace vyžaduje pečlivou pozornost k zarovnání a těsnění, aby byla zajištěna dlouhodobá výkonnost a zabráněno únikům. Dvojflanžový design umožňuje bezpečné upevnění a snadný přístup pro kontrolu a údržbu.

Technické parametry

Instalace a připojení

Instalace by měla postupovat podle standardních potrubních praxí, aby bylo zajištěno zarovnání a zabráněno mechanickému namáhání. Čerpadlo má PN 6 a PN 10 flanže, které musí být přizpůsobeny odpovídajícím potrubním připojením. Instalatéři by měli ověřit, že všechny flanžové plochy jsou čisté a bez nečistot, před zatíráním šroubů na momentové specifikace výrobce. Přítomnost měřicích otvorů na flanžích umožňuje integraci průtokoměrů nebo tlakoměrů, které by měly být nainstalovány během počátečního nastavení.

Běžnou chybou je opomenutí instalace potřebné přeplňovací ochrany pro třífázové motory, což vyžaduje externí systém ochrany motoru. Pro jednofázové varianty je vnitřní tepelná ochrana a kondenzátor postačující. Je také důležité zajistit, že čerpadlo je upevněno na stabilní základ, aby byly zabráněny problémy s vibracemi. Před uvedením do provozu by měl být zkontrolován směr otáčení motoru, aby bylo zajištěno, že čerpadlo pracuje v správném směru.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní s širokou škálou uzavřených otopných a oběhových systémů. Integruje se dobře se standardními potrubními přípojkami, ventily a řídicími systémy. Další příslušenství, které může být potřeba, zahrnuje tlakoměry, průtokoměry a izolační ventily. Pro varianty s třífázovým motorem je nutné nainstalovat externí ochranné zařízení proti přetížení.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu odstředivého čerpadla, které využívá uzavřený asynchronní motor chlazený externím větráním. Mechanické těsnění z uhlíka a keramiky zajišťuje těsnost proti úniku, přičemž umožňuje suchý provoz bez okamžitého poškození. Odlitkové tělo a mezisekce z tvárné litiny poskytují odolnost a odolnost proti tepelnému roztažení. IP55 klasifikace zajišťuje ochranu proti prachu a stříkající vodě, což činí čerpadlo vhodným pro vnitřní i polovinou venkovní prostředí. Třída izolace F znamená, že motor může odolat vyšším provozním teplotám, což přispívá k delší životnosti při trvalém provozu.

Projektanti by měli zohlednit vlastnosti kapaliny při výběru tohoto čerpadla. Čerpadlo není vhodné pro viskózní, abrazivní nebo krystalizující kapaliny. Účinnost čerpadla závisí na udržování konzistentního průtoku a zabrání kavitace, která může nastat, pokud tlak na vstupu klesne pod parciální tlak kapaliny. Správné vyvážení systému a rozměry potrubí jsou základní pro maximalizaci výkonu a minimalizaci spotřeby energie.

Údržba a provoz

Pravidelné kontroly by měly zaměřit se na stav mechanického těsnění, teplotu motoru a úroveň vibrací. Čerpadlo nevyžaduje plánované intervaly údržby mimo vizuální kontroly a mazání podle doporučení výrobce. Jakékoliv známky úniku nebo neobvyklého hluku by měly vést k dalšímu vyšetření. Tepelná ochrana u jednofázových modelů pomáhá zabránit přehřátí, ale třífázové modely závisí na externích systémech ochrany, které musí být údržbě podrobny zvlášť.

Při údržbě čerpadla je třeba zajistit, že je odpojen napájecí zdroj a dodržovány všechny bezpečnostní protokoly. Dvojflanžový design umožňuje snadný přístup k vnitřním komponentám bez nutnosti demontáže celého systému. Pokud je čerpadlo podezřelé z poruchy, mělo by být testováno za zatížení, aby byly identifikovány potenciální problémy s průtokem, tlakem nebo výkonem motoru.

Nejčastější otázky

Může čerpadlo pracovat s kapalinou pod bodem mrazu?
Ano, čerpadlo je schopné pracovat až do -15 °C, poskytuje-li kapalina zůstává v kapalném stavu a neobsahuje látky, které by mohly způsobit krystalizaci nebo roztažení.

Je čerpadlo vhodné pro použití s agresivními nebo korozi kapalinami?
Ne, čerpadlo je určeno pro neagresivní, chemicky neutrální kapaliny podobné vodě. Agresivní nebo korozi média mohou poškodit litinové komponenty a mechanické těsnění.

Jaká ochrana je potřeba pro varianty s třífázovým motorem?
Varianty s třífázovým motorem vyžadují externí systém ochrany proti přetížení, který musí být nainstalován zvlášť. Tato ochrana není součástí čerpadla a musí být specifikována během plánování instalace.

Může být čerpadlo použito v otevřených systémech?
Přestože je čerpadlo primárně navrženo pro uzavřené systémy, může být použito v otevřených konfiguracích, pokud je strana nasávání správně naplněna a kapalina neobsahuje bublinky vzduchu, které by mohly vést k kavitaci.
