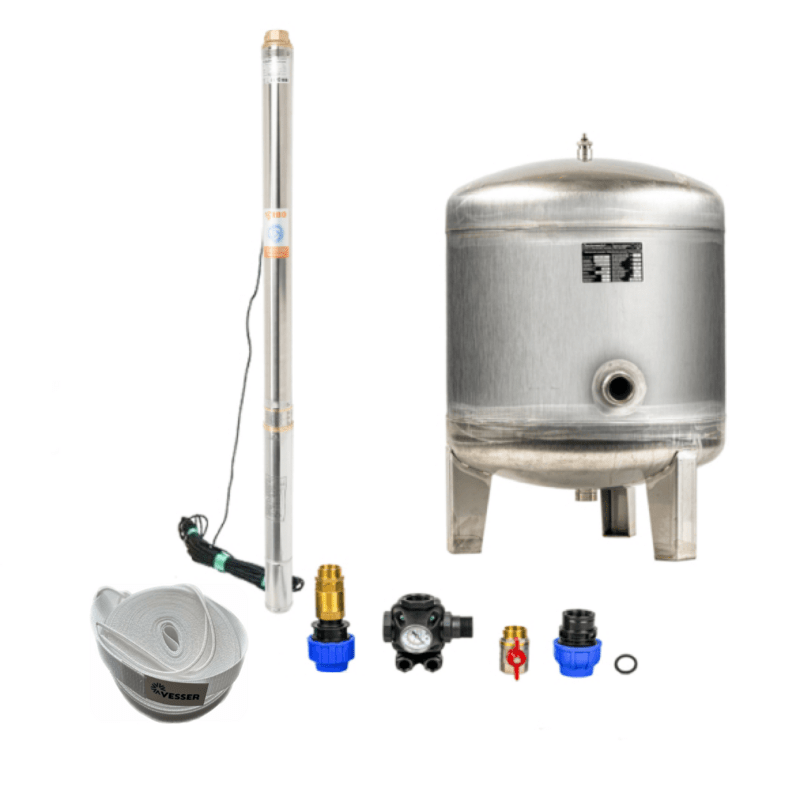

Domestická vodovodní soustava s ponorným čerpadlem 2,5" STM 24 / 90L z nerez oceli - RTS

Detailní popis produktu

Tato domestická vodovodní soustava s ponorným čerpadlem se běžně instaluje v bytových domech, letních chatách, školách a zemědělských zařízeních, kde je potřeba stabilního zásobování vodou ze studní nebo vrtných vrtů. Soustava je navržena pro prostředí, kde zdroj vody je umístěn v hloubce větší než 8 m a může obsahovat abrazivní částice jako písek. Montážní firmy tuto soustavu často používají u neelektrifikovaných pozemků, zavlažovacích systémů a malých distribučních sítí. Konstrukce z nerez oceli a design plovoucích turbín z ní dělají vhodnou jak pro nové, tak pro stávající zdroje vody s proměnlivou kvalitou vody.

Soustava je zvláště užitečná v místech, kde výběr vody vyžaduje odolnost proti abrazivnímu písku a usazeninám. Tlaková nádoba zajistí konzistentní dodávku vody, zatímco ponorné čerpadlo poskytuje vysoký výkon. To z ní dělá ideální pro použití na venkovských oblastech, farmách a pozemcích se samostatnými vodovodními systémy. Kompaktní rozměry a standardní elektrické napojení zjednodušují integraci do stávající infrastruktury.

Technické parametry

EAN	8585054501526
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	45
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	120 x 6.35
Výkon čerpadla (m)	66
Hmotnost	26,8 kg
Kód	PR_39991

Maximální průtok 45 l/min a výkon 66 m umožňují dimenzování podle požadovaného vodního výkonu a výškových rozdílů v systému. 230 V motor pracuje na standardních jednofázových elektrických sítích, což z něj dělá kompatibilní s většinou evropských elektrických systémů. Délka kabelu 20 m by měla být zohledněna při plánování vzdálenosti mezi čerpadlem a řídicí skříní. 90L tlaková nádoba poskytuje dostatečnou kapacitu pro přerušované způsoby používání.

Instalace a připojení

K instalaci systému začněte připevněním ponorného čerpadla k trubce a jeho spuštěním do studny nebo vrtného vrtu. Připojte napájení pomocí výhradního okruhu s vhodnými ochrannými prvky. Vstup čerpadla je vybaven 1" zásuvkou, která vyžaduje kompatibilní trubkové připojení. Ujistěte se, že je tlaková nádoba pevně upevněna a tlakový spínač správně nastaven. Ověřte instalaci kontrolou netěsností ve všech spojích a zkontrolujte, zda se čerpadlo zapíná a vypíná v očekávaném rozmezí tlaku. Běžné chyby zahrnují nesprávné nastavení tlakového spínače, nesprávné rozvody kabelů a nedochází-li k odpuhlování systému před uvedením do provozu.

Kompatibilita a příslušenství

Tento systém je kompatibilní se standardními domácími vodovodními potrubními systémy s 1" připojením. Podle aplikace mohou být potřeba další komponenty, jako jsou regulátory tlaku, expanzní nádoby a filtrace. Zahrnutý kulový kohout umožňuje izolaci systému během údržby. I když v návrhu nejsou uvedeny související produkty, typické doplňky mohou zahrnovat tlakové manometry, uzavírací ventily a elektrické ochranné zařízení.

Technický pozadí pro projektanty

Ponorné čerpadlo pracuje na principu odstředivého čerpadla, kde motor je uzavřen v tělese čerpadla, aby se zabránilo proniknutí vody. Konstrukce z nerez oceli poskytuje odolnost proti korozi, zatímco plovoucí turbíny snižují opotřebení způsobené abrazivními částicemi. Čerpadlo je integrováno do systému prostřednictvím tlakové nádrže, která udržuje stabilní dodávku a zmenšuje cyklování čerpadla. Trvanlivost je ovlivněna kvalitou vody, správnými nastaveními tlaku a pravidelnou kontrolou těsnících prvků. Elektrické připojení 230 V vyžaduje správné uzemnění a ochranu proti přetížení.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat sledování vzduchového tlaku v tlakové nádrži a kontrolu kabelu čerpadla na poškození. Ujistěte se, že tlakový spínač funguje správně a čerpadlo se zapíná a vypíná v očekávaných hladinách tlaku. Vyčistěte filtr vstupu čerpadla, pokud je nainstalován, a ověřte celistvost všech těsnění. V návrhu nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se roční inspekce pro dlouhodobou spolehlivost.

Nejčastější otázky

Může být tento systém použit s novým vrtem obsahujícím písek?
Ano, plovoucí turbíny zvyšují odolnost proti abrazivnímu písku, což z něj dělá vhodný pro nové vrty s vyšším obsahem písku.

Je potřeba samostatný regulátor tlaku?
Ne, zahrnutá tlaková nádoba a spínač poskytují dostatečnou regulaci pro standardní domácí použití.

Jaké jsou potřeba potrubní připojení?
Čerpadlo používá 1" zásuvku, která vyžaduje kompatibilní adaptéry pro bezpečnou instalaci.

Může být čerpadlo ovládáno dálkově?
Dálkové ovládání vyžaduje dodatečné dráty a kompatibilní řídicí panel, který není součástí standardní sady.
