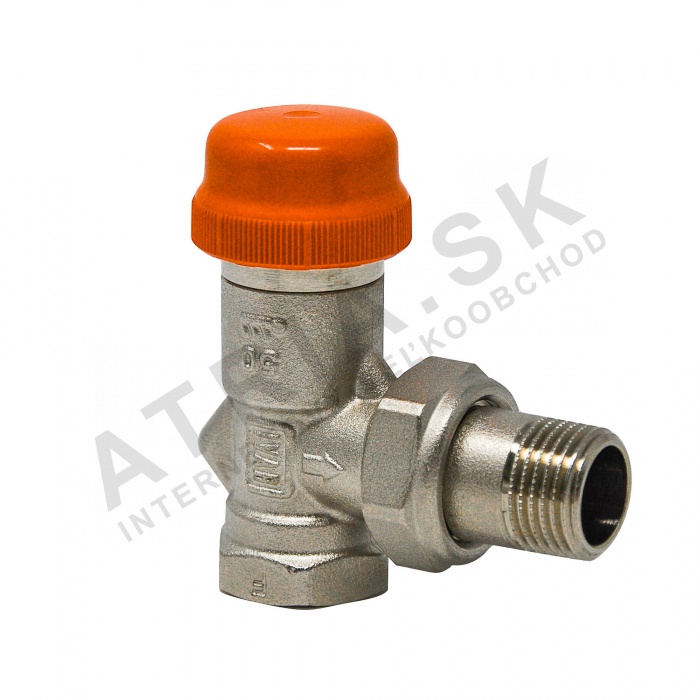

Dynamický termostatický ventil - rohový, 1/2 palce IVAR.VS 2102 NH

Detailní popis produktu

Dynamické termostatické ventily jsou základními komponenty hydraulických otopných soustav, kde je potřeba přesného řízení průtoku a teploty. Tyto ventily se často používají v bytových i komerčních budovách, aby byla zajištěna rovnoměrná distribuce tepla a efektivní provoz soustavy. Instalatéři je často potkávají v systémech s otopnými tělesy, podlahovým vytápěním nebo panelovými topidly, kde je potřeba řízení teploty jednotlivých místností. Tato rohová konfigurace umožňuje flexibilní uspořádání potrubí, což z ní dělá vhodný prvek pro úzká místa nebo složitější montáže.

Při práci s dynamickými termostatickými ventily je důležité zohlednit hydraulické vyvážení soustavy a požadované průtoky. Tato verze je navržena pro systémy pracující do 120 °C a tlaku PN 10, což z ní dělá vhodný prvek pro širokou škálu otopných aplikací. Přednastavená hodnota Kv zajišťuje, že ventil lze integrovat do systému bez nutnosti úpravy průtoku na místě, což zjednodušuje montáž pro odborníky.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prov. teplota	120 °C
Nominální tlak	PN 10
Hmotnost	0,277 kg
Kód	501184
Značka	IVAR

Ventil je vyroben z mosazi CW617N s niklovým povlakem, což zaručuje dobrou odolnost proti korozi a mechanickou odolnost. Limit provozní teploty 120 °C a nominální tlak PN 10 definují podmínky, za kterých lze ventil bezpečně použít. Tyto parametry jsou klíčové pro projektanty při výběru komponentů, které odpovídají provozním požadavkům otopné soustavy.

Montáž a připojení

Tento dynamický termostatický ventil je navržen pro připojení k ocelovým potrubím a má vstup i výstup o průměru 1/2 palce. Hlava ventilu je vybavena závitem M30 x 1,5 pro připojení řídicí hlavy nebo aktuátoru. Během montáže je důležité zajistit správné vyrovnání ventilu a utažení všech spojů podle specifikací výrobce. Běžné chyby při montáži zahrnují nesprávnou orientaci těla ventilu nebo nedostatečnou kontrolu těsnících ploch před utažením. Aby se zabránilo únikům, montér by měl kontrolovat těsnění a zajistit, že ventil je nainstalován v pozici, která umožňuje přístup k řídicí hlavě pro případné úpravy v budoucnu.

Kompatibilita a příslušenství

Ventil je kompatibilní se standardními ocelovými potrubními systémy a je určen k použití s řídicími hlavami nebo aktuátory se závitem M30 x 1,5. Pro základní provoz není potřeba žádné další příslušenství, ale v závislosti na požadavcích systému mohou montéři muset objednat řídicí hlavy zvlášť. Ventil není navržen pro použití s alternativními médiemi nebo nestandardními potrubními materiály, a jakékoliv odchylky od specifikací výrobce by měly být vyhýbány.

Technický pozadí pro projektanty

Pracovní princip tohoto dynamického termostatického ventilu je založen na roztažnosti teplotně citlivého prvku uvnitř těla ventilu. S rostoucí teplotou média se prvek roztaží, čímž se sníží průtok a udrží se požadovaná teplota. Konstrukce z mosazi CW617N s niklovým povlakem zajišťuje odolnost a odolnost proti korozi, což z něj dělá vhodný prvek pro dlouhodobé použití v otopných soustavách. Přednastavená hodnota Kv umožňuje předvídatelné průtokové vlastnosti, což zjednodušuje návrh systému a zmenšuje potřebu ručního vyvážení. Rohová konfigurace ventilu také umožňuje kompaktní montáž v systémech, kde je místo omezené.

Údržba a provoz

Ventil vyžaduje minimální údržbu za běžných provozních podmínek. Doporučuje se však pravidelně kontrolovat řídicí hlavu a tělo ventilu na známky opotřebení nebo koroze. Pokud systém zažije neočekávané teplotní kolísání nebo snížení průtoku, měl by být ventil zkontrolován na případné záplavy nebo vnitřní poškození. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byla zajištěna bezproblémová funkce.

Nejčastější otázky

Lze ventil použít v systémech s měděným potrubím?
Přestože je ventil navržen pro použití s ocelovým potrubím, může být kompatibilní i s měděným potrubím, pokud metoda připojení a těsnící materiály jsou vhodné. Vždy se obracejte na technický list výrobce pro potvrzení.

Je možné upravit hodnotu Kv na místě?
Ventil má přednastavenou hodnotu Kv a není navržen pro úpravu na místě. Pokud je potřeba jiný průtok, měl by být vybrán jiný model s vhodnou hodnotou Kv.

Lze ventil použít s dálkovým ovládacím systémem?
Ventil lze použít s dálkovým ovládacím systémem, pokud je řídicí hlava nebo aktuátor kompatibilní se závitem M30 x 1,5 a s protokolem systému.

Jaká je maximální povolená provozní teplota?
Ventil je určen pro maximální provozní teplotu 120 °C. Překročení této teploty může ovlivnit výkon a životnost ventilu.
