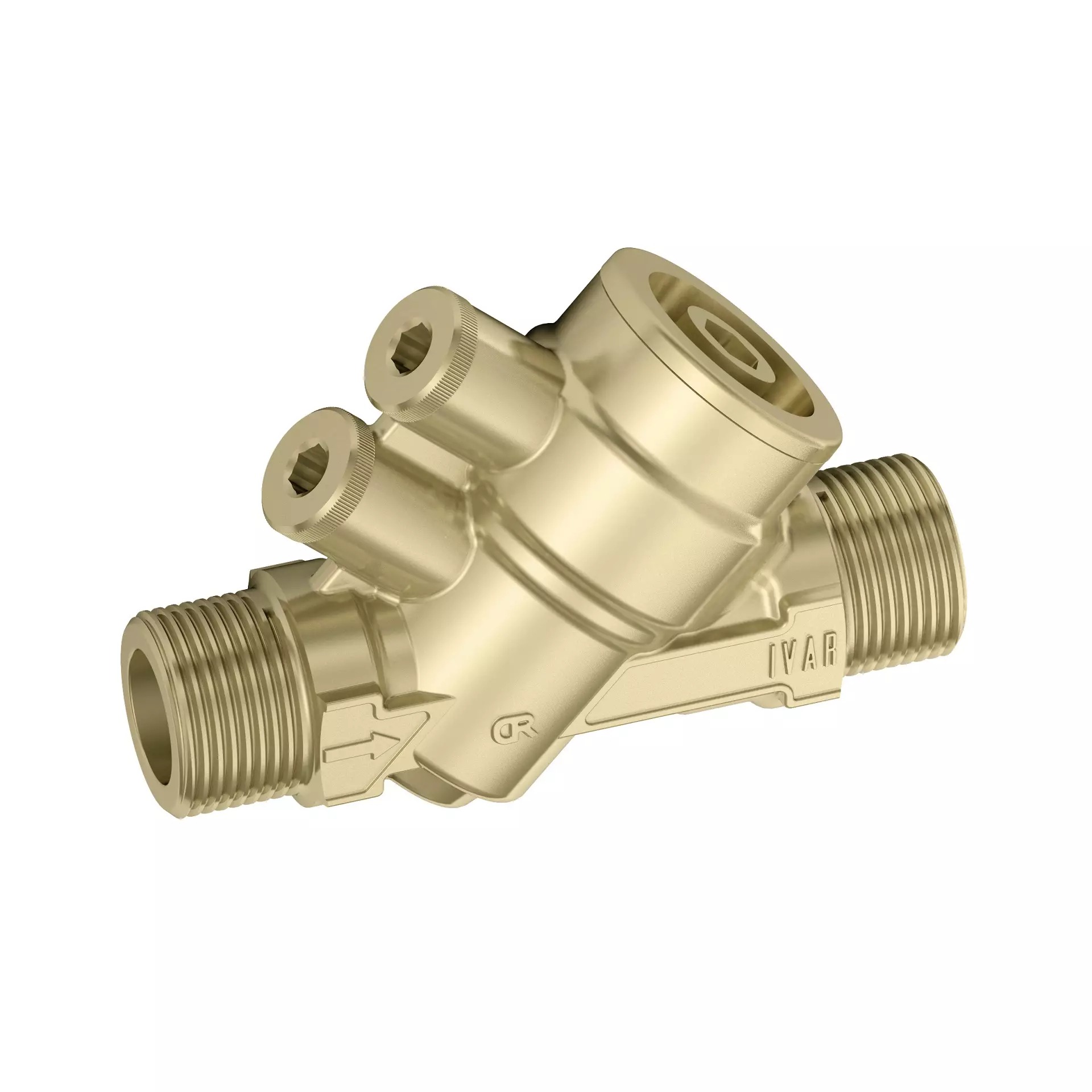

Dynamický vyvažovací ventil - bez řídicí vložky - 3/4 palce Mx3/4 palce M
Kód: 590069Související produkty
Detailní popis produktu
Dynamické vyvažovací ventily jsou základní pro udržování konstantních průtoků v otopných a chladicích soustavách, zejména v instalacích s více smyčkami, jako jsou obchodní budovy, průmyslové závody a velké bytové komplexy. Tyto ventily zajistí, že každá smyčka obdrží správné množství průtoku bez ohledu na tlakové změny v jiných částech systému. Instalatéři pracující na takových systémech často potkávají problémy s nerovnoměrným rozdělením, což může vést ke snížení účinnosti a zvýšení spotřeby energie. Dynamický vyvažovací ventil IVAR 590069 je navržen tak, aby tyto problémy řešil, a poskytuje spolehlivé a stabilní řešení pro řízení průtoku.
Správné rozměření a výběr dynamického vyvažovacího ventilu jsou klíčové pro výkon systému. Ventil musí být vybrán podle požadovaného průtoku, systémového tlaku a rozsahu provozní teploty. IVAR 590069 je vhodný pro prostředí s teplotou od -20°C do +120°C a má maximální tlak PN 25. Tyto parametry jsou základní pro zajištění správné funkce ventilu za očekávaných provozních podmínek.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 25 |
| Kód | 590069 |
| Značka | IVAR |
Montáž a připojení
IVAR 590069 je vybaven vnějším závitovým připojením, což umožňuje jednoduchou montáž do systémů s odpovídajícími nátrubky. Ventil je navržen pro použití v systémech, kde je požadováno dynamické vyvažování průtoku, a by měl být instalován v poloze, která umožňuje snadný přístup při komisařování a údržbě. Je důležité ověřit, že systémový tlak nepřesahuje PN 25 a že provozní teplota zůstává v rámci specifikovaného rozsahu. Běžné chyby při montáži zahrnují nesprávnou orientaci ventilu nebo nedostatečné zohlednění místa pro připojení měřicích prvků. Instalatéři by měli zajistit, že ventil je pevně utažen a že nejsou žádné netěsnosti na spojovacích místech.Kompatibilita a příslušenství
Tento ventil je kompatibilní se systémy, které vyžadují dynamické vyvažování a jsou navrženy pro použití s vnějšími měřicími prvky. Protože ventil je dodáván bez řídicí vložky, musí být objednán zvlášť, pokud je potřeba pro konkrétní aplikaci. Kompletní tělo zahrnuje víko a přípravu pro připojení měřicích prvků, což z něj činí vhodný pro integraci s průtokoměry nebo jinými měřicími zařízeními. Pro tento model nejsou uvedeny žádné další související produkty.Technický pozadí pro projektanty
Pracovní princip IVAR 590069 je založen na dynamickém vyvažování průtoku, což umožňuje ventilu udržovat konstantní průtok i při změnách systémového tlaku. Mosaz CW617N je vybrána pro svou mechanickou pevnost a odolnost proti tepelnému roztažení, což zajišťuje spolehlivý výkon v průběhu času. Ventil je navržen tak, aby se bez problémů integroval do otopných a chladicích systémů, kde může pomoci snížit spotřebu energie tím, že zabrání nadměrnému čerpání. Trvanlivost a účinnost ventilu jsou ovlivněny kvalitou montáže, provozními podmínkami a přítomností jakýchkoli nečistot v systémové tekutině.Údržba a provoz
Ventil vyžaduje minimální údržbu za normálních provozních podmínek. Je však důležité pravidelně kontrolovat známky opotřebení, koroze nebo zácp, které by mohly ovlivnit výkon. Protože v návodu nejsou uvedeny konkrétní intervaly údržby, by měla být prováděna podle technického listu výrobce. Během provozu by měl být ventil monitorován, aby pokračoval ve zajištění požadovaného řízení průtoku a aby nebyly žádné netěsnosti nebo poklesy tlaku, které by mohly signalizovat poruchu.Nejčastější otázky
Může být IVAR 590069 použit v systémech s provozní teplotou nad +120°C?
Ne, ventil je určen pro systémy s provozní teplotou až do +120°C. Překročení této teploty může ovlivnit integritu ventilu a jeho výkon.
Je ventil vhodný pro použití s glykolovými tekutinami?
Podle technického listu výrobce je ventil vhodný pro použití s glykolovými tekutinami v rámci specifikovaného rozsahu teplot a tlaku.
Může být ventil použit v uzavřeném systému?
Ano, ventil je vhodný pro použití v uzavřených systémech, kde je požadováno dynamické vyvažování průtoku.
Jaký je maximální povolený tlak pro IVAR 590069?
Ventil má maximální tlak PN 25, což odpovídá jmenovitému tlaku 25 bar.
Doplňkové parametry
| Kategorie: | Dynamický vyvažovací ventil |
|---|---|
| Hmotnost: | 0.45 kg |
| Druh výrobku: | vyvažovací / regulační ventil |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:23:34 |
