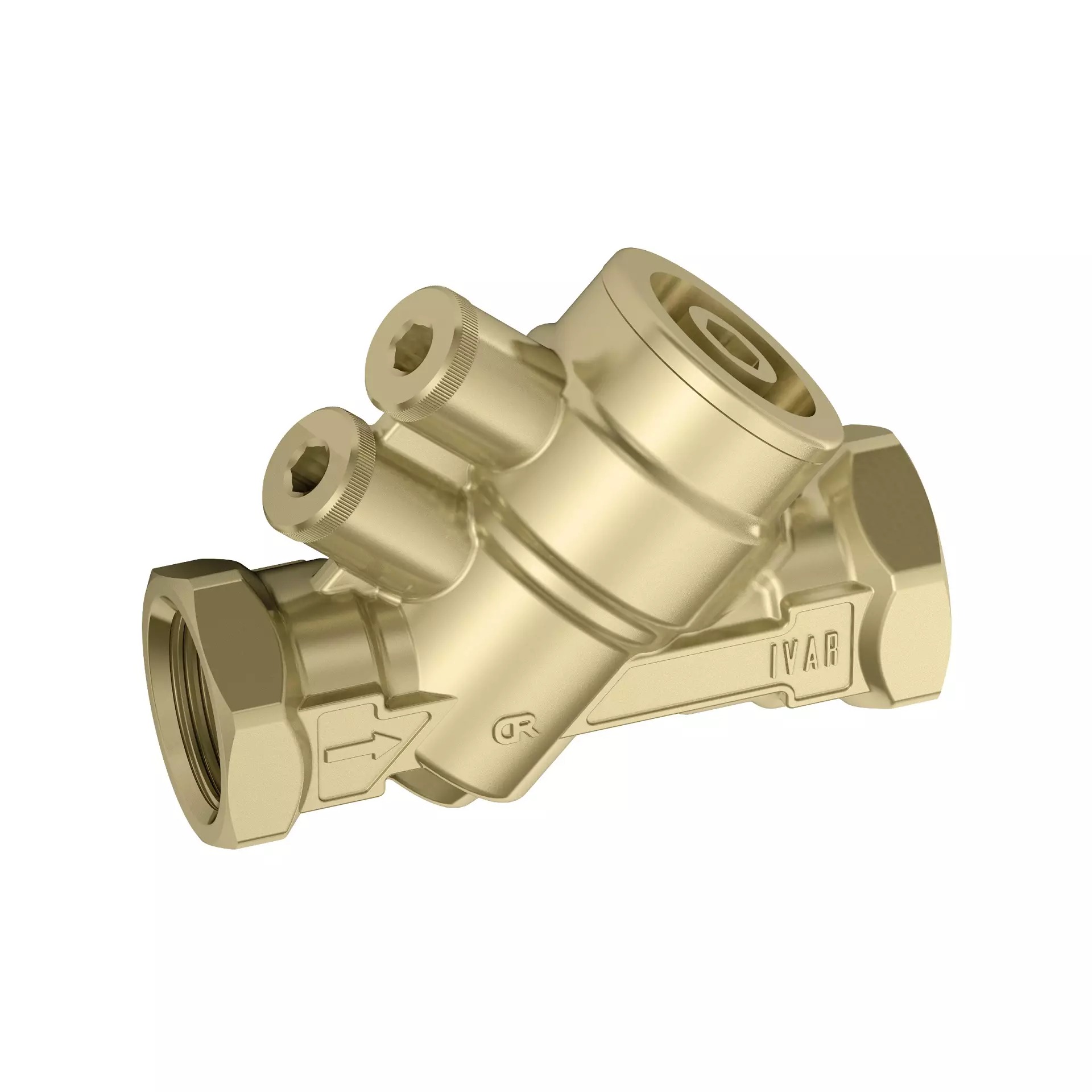

Dynamicky vyvažovací ventil - bez řídicího vložku - 5/4 "Fx5/4 "F

Detailní popis produktu

Dynamicky vyvažovací ventily jsou zásadní pro udržování stabilních průtoků v otopných a chladicích soustavách, zejména v instalacích s více smyčkami, kde mohou změny zátěže ovlivnit výkon soustavy. Tento ventil se běžně používá v obchodních a průmyslových budovách, včetně kanceláří, továren a velkých bytových komplexů. Montážní firmy často potkávají situace, kdy se vyskytují průtokové nerovnováhy kvůli různému využití v různých zónách. Tento ventil pomáhá udržovat požadovaný průtok bez ohledu na tlakové kolísání v soustavě, což zajistí efektivní provoz a využití energie.

Při práci s tímto ventilem musí technici zohlednit hydraulický návrh soustavy a potřebu přesného řízení průtoku. Ventil je instalován pevně v systému a po počátečním nastavení není potřeba ruční úprava. Během komise a údržby se obvykle používá spolu s měřicími přístroji k monitorování a ověřování průtoků. Návrh ventilu zajišťuje jeho efektivitu i v systémech s kolísajícími tlakovými podmínkami.

Technické parametry

Materiál	Měď CW617N
Provozní teplota	-20 °C
Jmenovitý tlak	PN 25
Kód	590068
Značka	IVAR

Rozsah provozní teploty od -20 do +120 °C zajišťuje, že ventil je vhodný pro použití jak v otopných, tak v chladicích aplikacích. Označení PN 25 znamená, že ventil dokáže zvládnout jmenovitý tlak 25 bar, což je důležité pro zajištění kompatibility s hydraulickými podmínkami systému. Materiál měď CW617N je vybrán díky své odolnosti a odolnosti proti korozi ve vodních systémech. Tyto parametry jsou klíčové pro správné rozměrování a výběr, aby ventil efektivně fungoval v systému.

Montáž a připojení

Ventil je navržen pro vnitřní FF (samice) připojení víka a určen pro použití v prostorách. Připojení 5/4 palce F vyžaduje přesné zarovnání a utažení, aby se zabránilo únikům. Montážní firmy by měly ověřit, že systémový tlak nepřesahuje jmenovitý tlak ventilu PN 25 a že provozní teplota zůstává v rámci stanoveného rozsahu. Běžné chyby při montáži zahrnují nesprávnou orientaci, nedostatečné utěsnění víka a nedostatečné zohlednění tepelné roztažnosti potrubí. Je důležité zajistit, aby byl ventil instalován v místě, které umožňuje snadný přístup během komise a případné údržby v budoucnu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními otopnými a chladicími systémy, které vyžadují dynamické vyvažování průtoku. Obvykle se používá spolu s měřicími přístroji a řídicími systémy k monitorování a úpravě průtoků. Protože je dodáván bez řídicího vložku, je nutné objednat si vhodný vložek zvlášť, aby byla zajištěna plná funkčnost. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Ventil pracuje na principu dynamického vyvažování, kde vnitřní mechanismus se přizpůsobuje, aby udržel konstantní průtok bez ohledu na změny tlaku v systému. Měď CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj činí vhodný materiál pro dlouhodobé použití ve vodních systémech. Ventil se integruje do systému během fáze návrhu, aby bylo zajištěno udržování průtoků ve všech větvích. Doba trvanlivosti a efektivita ventilu závisí na kvalitě montáže, provozních podmínkách systému a přesnosti počátečního nastavení průtoku.

Údržba a provoz

Nejsou uvedena žádná konkrétní období údržby pro tento ventil. Doporučuje se však pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení, úniků nebo zablokování. Technici by měli zajistit, že víko je pevně utaženo a že vnitřní mechanismus zůstává volný od nečistot. Pokud je systém změněn nebo pokud jsou pozorovány nerovnováhy průtoku, může být ventil potřeba přeustavit nebo nahradit. Návrh ventilu umožňuje minimální údržbu po správné instalaci.

Nejčastější otázky

Může být tento ventil použit v uzavřeném chladicím systému?
Ano, ventil je vhodný pro použití v uzavřených chladicích systémech, pokud zůstává provozní teplota v rámci stanoveného rozsahu -20 až +120 °C.

Je možné tento ventil přemontovat do stávajícího systému?
Ano, ventil lze přemontovat do stávajícího systému, pokud odpovídají rozměry připojení a tlakové podmínky specifikacím ventilu.

Jaký je maximální tlak, který tento ventil dokáže zvládnout?
Ventil má jmenovitý tlak 25 bar (PN 25), což je maximální tlak, který dokáže zvládnout za normálních provozních podmínek.

Lze ventil upravit po instalaci?
Ne, ventil je navržen pro dynamické vyvažování a není potřeba ruční úprava po instalaci. Udržuje konstantní průtok automaticky.
