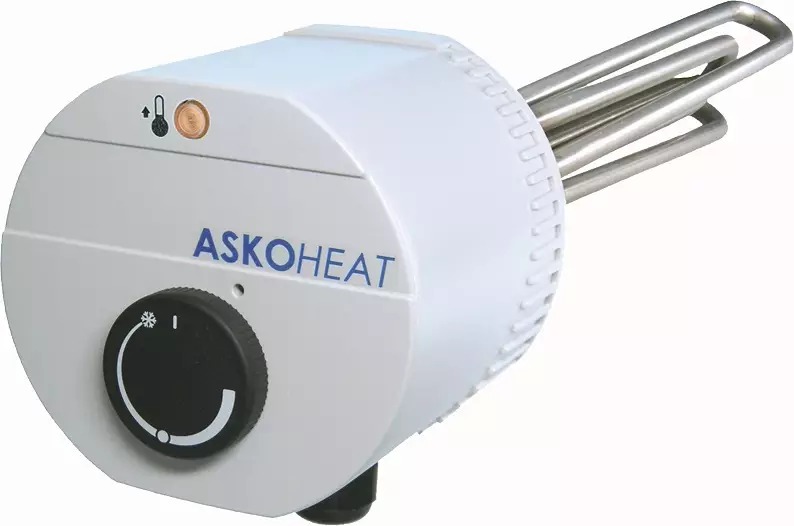

Elektrický topný prvek - 9,0kW; 3x400VAC; L=750mm

Detailní popis produktu

Tento elektrický topný prvek o výkonu 9,0kW se běžně používá v průmyslových a komerčních topných a ohřívacích systémech. Je instalován do nádrží nebo nádob, kde je vyžadována kontrolovatelná tepelná energie pro udržování nebo zvyšování teploty média. Prvek se běžně nachází v systémech jako jsou nádrže na teplou vodu, jednotky pro zpětné získávání tepla a pomocné topné okruhy. Montéři by měli zvážit elektrickou kapacitu systému, tepelnou zátěž a izolaci, aby zajistili efektivní provoz a dodržení bezpečnostních standardů.

Jako trojfázová jednotka je vhodná pro větší instalace, kde je nutný vyšší výkon. Délka 750mm umožňuje integraci do různorodých velikostí nádrží, zatímco vnější kuželový závit zajišťuje pevné mechanické i hydraulické spojení. Prvek je navržen pro prostředí, kde teplota média kolísá mezi +28 °C a +85 °C, což ho činí vhodným jak pro topné, tak pro ohřívací aplikace.

Technické parametry

Délka nezahřívané zóny od nýtového kroužku	150 mm
Kód	IVA012-0707
Značka	IVAR

Technické parametry jsou zásadní pro správné rozměření a kompatibilitu s systémem. Maximální provozní tlak PN 10 určuje mechanickou odolnost obalu prvku a jeho vhodnost pro tlakové systémy. Teplotní rozsah od +28 °C do +85 °C definuje provozní limity topného média, čímž se zajišťuje bezpečná funkce prvku v rámci stanoveného tepelného rozsahu. Napětí 3x400VAC je typické pro trojfázové průmyslové systémy a délka 750mm zajišťuje dostatečnou plochu pro přenos tepla.

Instalace a připojení

Instalace vyžaduje pevné mechanické a elektrické připojení. Prvek se montuje do nádrže nebo nádoby pomocí vnějšího kuželového závitu (6/4“ M), který musí být utažen podle momentových specifikací výrobce, aby se zabránilo únikům. Elektrické připojení probíhá přes trojfázové napájení 400VAC a zapojení musí být provedeno v souladu s místními elektrotechnickými normami. Připojení ochranného uzemnění je povinné.

Před zapnutím systému by měl montér ověřit spojitost topných prvků a integritu izolace. Je také nutné zkontrolovat přítomnost nouzového termostatu a indikátoru provozu LED. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitu, nedostatečné utažení a absence uzemnění. Tyto chyby mohou vést k únikům, elektrickým závadám nebo snížené efektivitě.

Kompatibilita a příslušenství

Tento topný prvek je kompatibilní se systémy vyžadující pomocné topení pro teplou vodu nebo vytápění prostor. Běžně se používá spolu s teplotním regulátorem a bezpečnostním termostatem. Nouzový termostat je nastaven na +110 °C, čímž zajistí automatické vypnutí v případě přehřátí. Pro základní provoz není potřeba žádné další příslušenství, ale doporučuje se regulace pro přesné řízení teploty.

Technický popis pro projektanty

Prvek se skládá ze tří U-tvarových topných tyčí umístěných do mosazného nýtového kroužku 6/4“. Tyče jsou vyrobeny z materiálů vhodných pro dlouhodobé vystavení vodě a jsou pokryty slitinou Cronifer 1.4529, což je koroze odolná slitina. Topení je založeno na principu odporového vytápění, přičemž proud procházející tyčemi generuje teplo, které se přenáší na okolní médium.

Označení IP 41 zajišťuje ochranu proti pevným předmětům a stékající vodě, čímž je prvek vhodný pro vnitřní použití. Návrh umožňuje integraci do otevřených i uzavřených systémů, pokud jsou termické a hydraulické podmínky v rámci stanovených limitů. Doba trvanlivosti je ovlivněna faktory jako je kvalita vody, izolace a přítomnost ochranné anody v nádrži.

Servis a provoz

Během provozu nouzový termostat a indikátor LED poskytují vizuální a automatické monitorování systému. Kromě vizuální kontroly na známky koroze nebo mechanického poškození není potřeba pravidelný servis. Pokud je prvek odstraněn pro kontrolu, je nutné zkontrolovat integrity těsnící plochy a absence škrobu nebo usazenin. V technických datech nejsou uvedeny konkrétní intervaly servisu.

Nejčastější otázky

Může být tento prvek použit v uzavřeném topném systému?
Ano, prvek je vhodný pro uzavřené systémy, pokud jsou provozní tlak a teplota v rámci stanovených limitů.

Je pro provoz potřeba regulace?
Regulace není povinná, ale doporučuje se pro přesné řízení teploty a energetickou efektivitu.

Může být prvek použit s jednofázovým napájením?
Ne, prvek je navržen pouze pro trojfázové napájení 400VAC. Jednofázový provoz není podporován.

Jaká je funkce nouzového termostatu?
Nouzový termostat automaticky odpojí napájení, pokud teplota překročí +110 °C, čímž zabrání poškození systému a zaručí bezpečnost.
