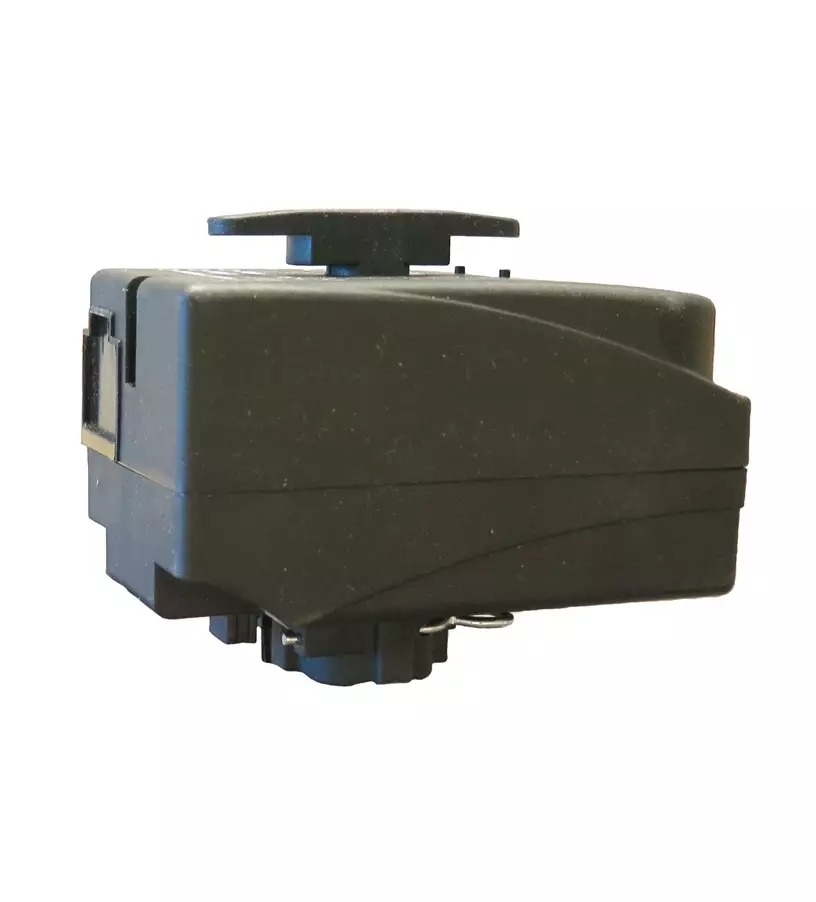

Elektrický pohon - 230V; 30s

Detailní popis produktu

Elektrické pohony jako IVAR I066283 jsou základními komponenty hydronických otopných soustav, zejména v konfiguracích s více zónami, kde je vyžadována přesná regulace průtoku. Tyto pohony se často používají v obytných i komerčních budovách k nezávislému řízení otopných zón, čímž zajišťují optimální tepelný komfort a energetickou účinnost. Montážní firmy je často integrují s termostaty a řídicími panely, aby automatizovaly provoz zónových ventilů, které řídí průtok ohřáté vody do konkrétních oblastí. Schopnost pohonu reagovat na elektrické signály z něj činí klíčový prvek moderních otopných soustav, které vyžadují dálkové nebo automatické řízení.

Při instalaci tohoto typu pohonu je důležité zohlednit hydraulické požadavky systému, včetně tlakových klasifikací a rozsahů teplot. Pohon IVAR I066283 je navržen pro prostředí, kde teplota média může kolísat mezi +2°C a +110°C, což z něj činí vhodný pro jak otopné, tak chlazení aplikace. Pohon musí být namontován v místě, které umožňuje snadný přístup pro údržbu a kontrolu, přičemž zároveň zaručuje, že není vystaven nadměrné vlhkosti nebo mechanickému namáhání.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+2 °C
Jmenovitý tlak	PN 32
Napájecí napětí	230 V
Kód	I066283
Značka	IVAR

Jmenovitý tlak PN 32 znamená, že pohon je vhodný pro systémy s relativně vysokým hydraulickým odporem. Rozsah teplot od +2°C do +110°C zajišťuje kompatibilitu s širokou škálou otopných médií, včetně vody a směsí glykolu. Napájecí napětí 230V je běžné pro jednofázové elektrické systémy, a čas provozu 30s je vhodný pro aplikace, kde je přijatelná střední rychlost reakce. Tyto parametry jsou klíčové pro určení vhodnosti pohonu pro konkrétní instalaci a pro zajištění, že bude schopen zvládnout očekávané zatížení bez poruchy.

Instalace a připojení

Pohon IVAR I066283 se připojuje pomocí vnitřních závitů (FF), které musí být přizpůsobeny odpovídajícím závitům na zónovém ventilu. Před instalací by měl být pohon zkontrolován na případné viditelné poškození nebo vadu. Elektrické připojení musí být provedeno v souladu s místními elektrotechnickými normami, zajištěno správné připojení 230V a zemnění pohonu. Běžnou chybou při instalaci je špatné zarovnání pohonu s tyčí ventilu, což může vést k nesprávnému provozu nebo mechanickému namáhání. Aby se tomu zabránilo, pohon by měl být namontován do pozice, která umožňuje plnou otáčku o 90° bez překážek.

Kompatibilita a příslušenství

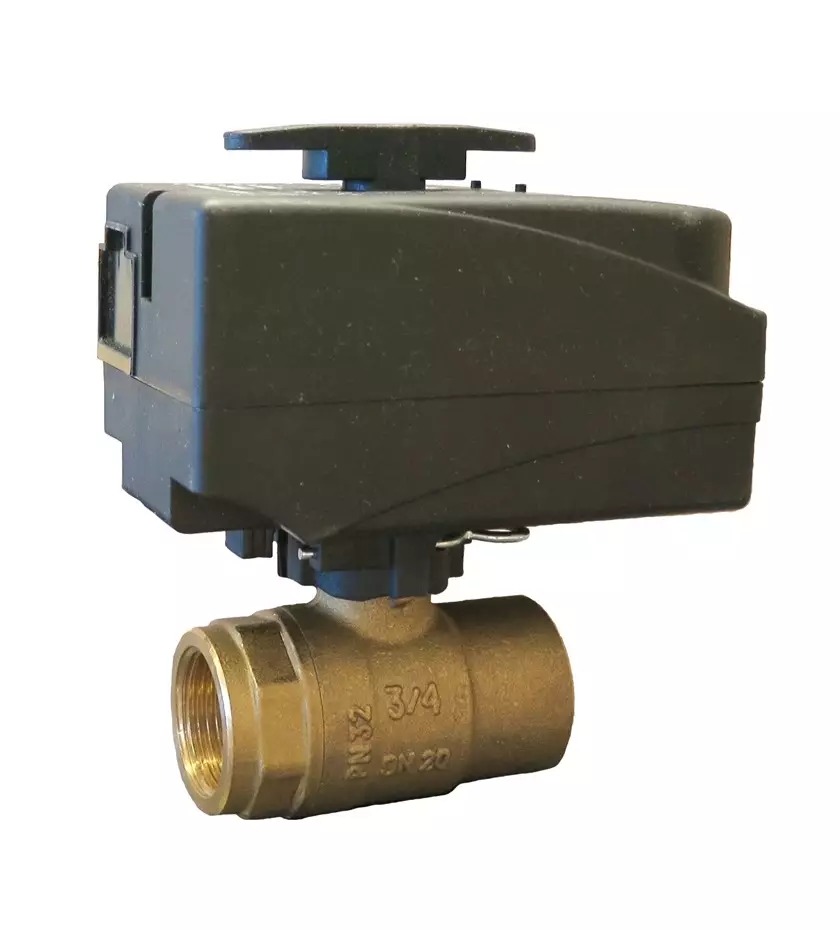

Tento pohon je specificky navržen pro použití s dvoucestným zónovým ventilem IVAR.527 LK. Při objednávání je důležité zajistit, že zónový ventil a pohon pocházejí ze stejné produktové rodiny, aby byla zaručena kompatibilita. Další komponenty, jako jsou řídicí moduly, termostaty a kabeláž, mohou být potřeba k dokončení systému. Tyto komponenty by měly být vybrány podle strategie řízení systému a počtu zón, které mají být řízeny.

Technický pozadí pro projektanty

Pohon IVAR I066283 pracuje pomocí elektrického motoru, který generuje moment 5 Nm pro otáčení tyče ventilu. Motor je řízen elektrickým signálem, obvykle z termostatu nebo řídicího panelu, který zahájí otevírání nebo zavírání ventilu. Pohon je vyroben z mosazi CW617N, materiálu známého svou odolností proti korozi a mechanickou pevností, a PVC komponenty pro izolaci a těsnění. Výběr materiálů zajišťuje dlouhodobou odolnost v prostředích s kolísajícími teplotami a střední vlhkostí. Výkon pohonu je ovlivněn hydraulickým vyvážením systému, kvalitou elektrického napájení a zarovnáním mechanických komponent.

Údržba a provoz

Pravidelná kontrola pohonu by měla zahrnovat hledání známek mechanického opotřebení, jako je špatné zarovnání nebo případné překážky při provozu. Elektrická připojení by měla být kontrolována na uvolnění nebo korozi, zejména v prostředích s vysokou vlhkostí. Pohon nepožaduje plánované intervaly údržby, ale jakékoliv nepravidelnosti v provozu by měly být okamžitě vyšetřeny, aby se zabránilo selhání systému. Pokud pohon reaguje na řídicí signály, měly by být nejprve zkontrolovány elektrické přípojky a kabeláž, než se zváží výměna jednotky.

Nejčastější otázky

Může být IVAR I066283 použit s třífázovým napájením?
Ne, pohon je navržen pro jednofázové napájení 230V a není kompatibilní s třífázovými systémy.

Je možné upravit čas provozu pohonu?
Ne, čas provozu 30s je pevně nastavený a uživatel jej nemůže změnit.

Může být pohon použit s zónovým ventilem jiného výrobce?
Není doporučeno, protože pohon je specificky navržen pro zónový ventil IVAR.527 LK a nemusí správně fungovat s jinými modely.

Jaká je maximální provozní teplota pohonu?
Maximální provozní teplota je +110°C, jak je uvedeno v technických parametrech.
