Elektrická topná buňka - 4,5kW; 3x400VAC; L=500mm

Detailní popis produktu

Elektrické topné prvky jsou základními komponenty v průmyslových a komerčních teplonosných soustavách, centrálních otopných jednotkách a tepelných akumulačních nádržích. Instalatéři a servisní technici často integrují tyto prvky do systémů vyžadujících řízený tepelný vstup, kde přesné regulace teploty a spolehlivý provoz jsou klíčové. Model IVAR IVA012-0404 je vhodný pro instalace, kde je vyžadován výkon 4,5kW, typicky v středních až velkých systémech s trojfázovým napájením. Prvek je navržen pro ponoření do vody a musí být instalován v souladu s tlakovými a teplotními limity systému.

Při výběru a rozměrování topného prvku je důležité přizpůsobit výkon tepelné potřebě systému a zajistit kompatibilitu s elektrickou infrastrukturou. Rozsah provozních teplot a tlaková klasifikace musí také odpovídajícím způsobem korespondovat s návrhem systému, aby se minimalizovalo riziko předčasného selhání nebo bezpečnostních rizik. Klasifikace IP41 zajišťuje ochranu proti pevným předmětům a kapičkám vody, ale ne proti plněmu ponoření nebo vysokotlakým vodním proudům.

Technické parametry

U všech typů	150 mm
Kód	IVA012-0404
Značka	IVAR

Technické parametry definují provozní rozsah a požadavky na integraci. Výkon 4,5kW je vhodný pro systémy vyžadující rychlé ohřevy, zatímco trojfázové napájení 3 x 400 VAC zajišťuje kompatibilitu s trojfázovými elektrickými systémy. Tlaková klasifikace PN10 a rozsah teplot T = +28 °C až +85 °C jsou klíčové pro návrh systému, aby byl prvek v bezpečném provozu za normálních i přechodných podmínek. Neohřívaná zóna 150 mm od šroubení musí být při instalaci zohledněna, aby se minimalizovalo riziko místního přehřátí a tepelného stresu.

Instalace a připojení

Prvek se instaluje prostřednictvím vnějšího kuželového závitu 6/4 palce, který musí být pevně utažen, aby se zabránilo únikům. Šroubení je vyrobeno z mosazi a navrženo pro odolnost v mokrém prostředí. Délka 500 mm umožňuje dostatečné ponoření, přičemž zároveň zajišťuje bezpečnou vzdálenost od stěn a dna nádrže. Při instalaci zkontrolujte, že neohřívaná zóna je volná a že prvek je plně ponořen. Běžnou chybou je nesprávná orientace, což může vést k nerovnoměrnému ohřevu nebo provozu bez chladiva. Nouzový termostat je továrně nastavený a neměl by být upravován, pokud to nespecifikuje návrh systému. Vždy ověřte elektrické připojení a zajistěte, že řídicí systém (ON/OFF/AUTO) je správně nakonfigurován.

Kompatibilita a příslušenství

Tento topný prvek je navržen pro použití s teplotními regulátory a řídicími systémy, které podporují trojfázový provoz. Je kompatibilní se standardními teplonosnými nádržemi a otopnými systémy, které přijímají topné prvky se šroubením 6/4 palce. Integrovaný spínač a LED indikátor stavu zjednodušují integraci s řídicími panely. Pro základní provoz nejsou potřeba žádná další příslušenství, ale pro pokročilou integraci systému může být nutná samostatná řídicí jednotka. Tento model není vhodný pro současnou instalaci dvou jednotek v šroubení s dvěma 6/4 palcovými nátrubky vzdálenými 120 mm (kód šroubení Y91A21030).

Technický pozadí pro návrháře

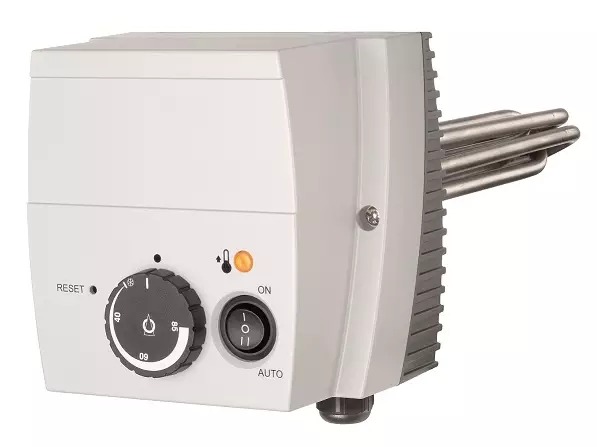

Prvek se skládá ze tří U-tvarových topných tyčí uspořádaných tak, aby maximalizovaly účinnost přenosu tepla. Povrchové zpracování Cronifer 1.4529 zvyšuje odolnost proti korozi a usazeninám, což z něj dělá vhodný prvek pro použití v oblastech s tvrdou vodou. Prvek pracuje tím, že převádí elektrickou energii na tepelnou energii prostřednictvím odporového ohřevu, přičemž teplota je řízena vestavěným termostatem. Neohřívaná zóna zajišťuje, že šroubení zůstává na bezpečné teplotě, čímž se minimalizuje riziko tepelné expanze a mechanického stresu. Výkon prvku je ovlivněn kvalitou vody, průtokem a přítomností zavěšených částic, které mohou ovlivnit účinnost přenosu tepla a trvanlivost.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování elektrických připojení, ověření funkce nouzového termostatu a kontrolu prvku na známky usazenin nebo koroze. Klasifikace IP41 znamená, že prvek není vhodný pro provoz pod vodou a musí být instalován s vhodným vzdáleností. V technických datech nejsou uvedena konkrétní období údržby, ale pravidelné kontroly jsou doporučovány, aby byla zajištěna pokračující výkonnost a bezpečnost. V případě selhání by prvek měl být vyměněn kvalifikovaným technikem, aby se minimalizovalo riziko elektrických nebezpečí.

Nejčastější otázky

Může být IVA012-0404 připojen k jednofázovému systému?
Ne, prvek vyžaduje trojfázové napájení 400 VAC a nemůže být použit v jednofázových systémech.

Je nouzový termostat upravitelný?
Ne, termostat je továrně nastavený na +110 °C a neměl by být upravován, pokud to nespecifikuje návrh systému.

Mohou být dva IVA012-0404 jednotky instalovány v jednom šroubení?
Ne, současná instalace dvou jednotek v šroubení s dvěma 6/4 palcovými nátrubky vzdálenými 120 mm není podporována (kód šroubení Y91A21030).

Jaký je maximální provozní tlak pro tento prvek?
Prvek je klasifikován pro maximální provozní tlak PN10, jak je uvedeno v technických datech.
