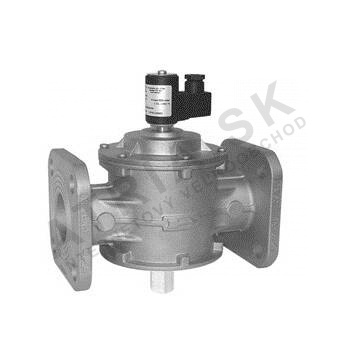

Elektromagnetický šroubený ventil pro vytápění plynem - DN 100; 500mbar; NC

Detailní popis produktu

Elektromagnetické šroubené ventily jsou zásadní komponenty v plynových otopných soustavách, zejména v instalacích, kde je požadován automatický vypnutí v reakci na bezpečnostní signály nebo výpadky napájení. Tyto ventily se běžně používají v průmyslových a komerčních otopných soustavách, včetně plynových kotlů, výměníků tepla a plynových rozdělovačů. Instalatéři a technici pracující v plynové infrastruktuře se s těmito ventily setkají v systémech, které vyžadují spolehlivé těsnění a funkci vzdáleného ovládání. Ventil je navržen pro integraci do systémů, které monitorují koncentraci plynu a vyžadují okamžité izolování plynu v případě úniku nebo výpadku napájení.

Správný výběr a instalace ventilu jsou kritické pro zajištění bezpečnosti a výkonu systému. Ventil musí být kompatibilní s tlakem a teplotou systému a musí být instalován podle pokynů výrobce, aby se zabránilo provozním potížím nebo bezpečnostním rizikům.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý průměr	DN 100
Jmenovitý tlak	PN 6
Hmotnost	2 kg
Kód	CX10C008
Značka	IVAR

Prováděcí teplotní rozsah od -20 °C do +60 °C umožňuje ventilu fungovat v širokém rozsahu okolních a systémových podmínek. Jmenovitý průměr DN 100 zajišťuje kompatibilitu s většími plynovými potrubími, zatímco klasifikace PN 6 ukazuje, že ventil je schopen odolat jmenovitému tlaku 6 bar. Tyto parametry jsou zásadní pro správné rozměření ventilu a zajištění, že splňuje hydraulické a tepelné požadavky systému.

Instalace a připojení

Ventil se instaluje pomocí šroubení, které musí být zarovnáno s odpovídajícími šroubeními na potrubí. Velikost připojení musí odpovídající jmenovitému průměru DN 100, aby bylo zajištěno bezpečné a netěsné připojení. Před instalací by měl být systém vyrovnán a povrchy šroubení prozkoumány na poškození nebo nečistoty. Ventil musí být namontován do pozice, která umožňuje snadný přístup pro ruční ovládání a kontrolu. Běžné chyby při instalaci zahrnují špatné zarovnání šroubení, nesprávné utažení šroubů a nedostatečnou kontrolu těsnících ploch před uvedením do provozu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s plynovými dodacími soustavami, které používají jako médium zemní plyn, CO a PB. Běžně se používá společně s plynovými detektory a ovládacími systémy, které poskytují elektrický signál pro ovládání ventilu. Příslušenství, jako jsou montážní závěsy, těsnící kroužky a elektrické vodiče, musí být zakoupeno zvlášť. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Ventil pracuje na elektromagnetickém principu, kde je cívka napájena pro otevření ventilu a odpojena pro jeho uzavření. Konfigurace normálně uzavřená (NC) zajišťuje, že ventil zůstává uzavřený v případě absence napájení, což poskytuje bezpečnostní mechanismus. Tělo je vyrobeno z odlitku z hliníku, který poskytuje dobrý poměr pevnosti a odolnosti proti korozi. Ventil je navržen tak, aby se integroval do systémů, které vyžadují rychlou reakci na detekci úniku plynu nebo výpadky napájení. Doba životnosti a účinnost ventilu závisí na kvalitě elektrického napájení, integrity těsnících ploch a provozních podmínek v systému.

Údržba a provoz

Ventil vyžaduje pravidelnou kontrolu, aby bylo zajištěno, že těsnící plochy zůstávají neporušené a elektrické připojení je bezpečné. Funkce ručního přepínače by měla být pravidelně testována, aby bylo potvrzeno, že funguje správně. V technických datech nejsou uvedena žádná konkrétní období údržby. Během provozu by měl být ventil monitorován na známky opotřebení, úniku nebo neodpovídání na ovládací signály. Jakékoliv potíže by měly být okamžitě vyřešeny, aby se zabránilo výpadku systému nebo bezpečnostním rizikům.

Nejčastější otázky

Může být ventil použit s zemním plynem a propanem?
Ano, ventil je vhodný pro použití s zemním plynem, CO a PB jako médium, pokud podmínky systému odpovídají technickým specifikacím ventilu.

Je ventil kompatibilní s napájecími zdroji 230 V AC?
Ano, ventil je navržen pro provoz s napájením 230 V, 50/60 Hz, což je běžné pro mnoho průmyslových a komerčních instalací.

Může být ventil ručně otevřen v nouzové situaci?
Ano, ventil má funkci ručního přepínače, která umožňuje jeho otevření bez elektrického napájení, což je užitečné pro údržbu nebo nouzové situace.

Jaký je maximální pracovní tlak ventilu?
Ventil je klasifikován pro maximální pracovní tlak 500 mbar, který nesmí být překročen, aby bylo zajištěno bezpečné a spolehlivé provozování.
