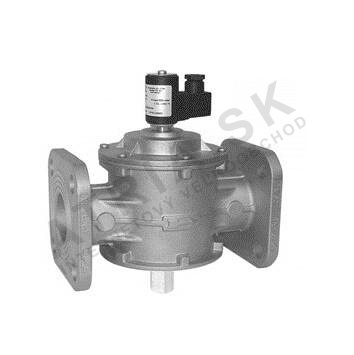

Elektromagnetický šroubení pro topná plyna - DN 80; 500mbar; NC

Detailní popis produktu

Elektromagnetické šroubení jsou zásadní komponenty v plynových topných systémech, kde je vyžadováno automatické uzavření pro bezpečnost. Tento šroubení se běžně používá v průmyslových a komerčních budovách, zejména v kotelnách, plynových topných zařízeních a větracích systémech. Montéři tyto šroubení integrují do plynových linek, aby zajistili rychlé a spolehlivé uzavření v případě plynových úniků nebo poruch systému. Šroubení funguje spolu s plynovými detekčními systémy a je navrženo tak, aby zůstávalo uzavřené při výpadku napájení, což poskytuje bezpečný mechanismus.

Správná instalace a konfigurace jsou kritické pro zajištění správné funkce šroubení za všech provozních podmínek. Šroubení musí být umístěno v místě, které umožňuje snadný přístup pro údržbu a kontrolu. Běžně se instaluje v hlavní plynové lince před hořákem nebo spotřebičem, aby izolovalo plynový přívod, když je to potřeba. Konfigurace NC (normálně uzavřené) zajišťuje, že šroubení zůstává uzavřené, dokud není elektricky aktivováno, což ho činí vhodným pro bezpečnostně kritické aplikace.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý průměr	DN 80
Jmenovitý tlak	PN 6
Hmotnost	2 kg
Kód	CX09C008
Značka	IVAR

Jmenovitý průměr DN 80 určuje velikost potrubního připojení a slouží k správnému rozměrování šroubení pro potřeby průtoku a tlaku systému. Maximální pracovní tlak 500 mbar a klasifikace PN 6 definují hranice, za kterých šroubení může bezpečně pracovat. Rozsah provozní teploty od -20 °C do +60 °C zajišťuje kompatibilitu s širokou škálou okolních a systémových podmínek. Tyto parametry jsou zásadní pro výběr správného šroubení pro danou aplikaci a zajištění, že vyhovuje hydraulickým a tepelným požadavkům systému.

Instalace a připojení

Šroubení se instaluje pomocí šroubení, které musí být zarovnáno s odpovídajícími šroubeními na potrubním systému. Velikost připojení je DN 80 a typ šroubení musí být kompatibilní s návrhem systému. Před instalací by měl montér ověřit rozměry šroubení a zajistit správné umístění těsnění, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují špatné zarovnání šroubení, nesprávný materiál těsnění a nedodržení polohy šroubení v systému. Šroubení by mělo být instalováno ve svislé nebo vodorovné poloze podle pokynů výrobce a elektrická připojení musí být provedena podle schématu v technické dokumentaci.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s plynovými detekčními systémy a řídicími jednotkami, které poskytují potřebný elektrický signál pro pohon. Používá se obvykle s přírodním plynem, CO a PB (propan-butan) a musí být integrováno s řídicím systémem, který může aktivovat šroubení v reakci na koncentraci plynu nebo systémové poruchy. K plné integraci systému mohou být potřeba příslušenství jako řídicí moduly, kabeláž a montážní konzoly. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Šroubení funguje na principu elektromagnetu, kde energizace cívky vytváří magnetické pole, které otevře šroubení. Když je odstraněno napájení, návratná pružina vrátí šroubení do uzavřené pozice. Tělo je vyrobeno z tlakově litiného hliníku podle STN EN 161, což zajišťuje lehkou, ale odolnou konstrukci. Klasifikace IP65 zaručuje ochranu proti prachu a stříkající vodě, což ho činí vhodným pro prostředí s potenciálním vystavením vlhkosti. Výkon šroubení je ovlivněn kvalitou elektrického napájení, integritou řídicího signálu a stavem těsnících ploch. Doporučuje se pravidelná kontrola cívky a vnitřních komponent pro udržení dlouhodobé spolehlivosti.

Údržba a provoz

Šroubení vyžaduje pravidelnou kontrolu, aby bylo zajištěno, že cívka funguje správně a těsnící plochy jsou bez poškození. Ruční přepínač umožňuje dočasné otevření šroubení během údržby nebo testování. V technických datech nejsou uvedena žádná konkrétní období údržby. Během provozu by měl být šroubení monitorován na známky opotřebení, jako je zpomalení reakčního času nebo úniky. Pokud šroubení nedokáže správně uzavřít, systém by měl být vypnut a prozkoumán kvalifikovaným technikem.

Často kladené otázky

Může být tento šroubení použit s přírodním plynem a propanem?
Ano, šroubení je vhodné pro použití s přírodním plynem, CO a propanem-butanem (PB), jak je uvedeno v technických datech.

Jaký je maximální pracovní tlak šroubení?
Šroubení má maximální pracovní tlak 500 mbar a klasifikaci PN 6.

Je šroubení normálně otevřené nebo normálně uzavřené?
Šroubení je normálně uzavřené (NC), což znamená, že zůstává uzavřené, dokud není aktivováno.

Může být šroubení ručně otevřeno?
Ano, šroubení obsahuje ruční přepínač pro dočasné otevření během údržby nebo testování.
