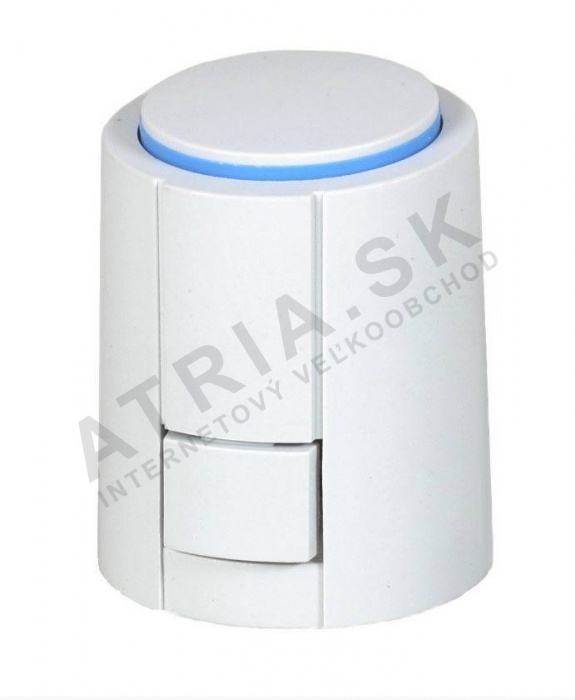

Elektrotermická hlava - 230V; bez proudu otevřeno

Detailní popis produktu

Elektrotermické hlavy jsou základními komponenty hydronických topných systémů, zejména v obchodních a bytových budovách, kde je vyžadována přesná regulace teploty. Tyto zařízení se často instalují spolu s radiátorovými ventily a průtokovými rozdělovači pro regulaci výměny tepla. Instalatéři pracující na centrálních topných systémech se s těmito komponenty setkají v systémech, které vyžadují automatickou nebo poliautomatickou regulaci jednotlivých zón. Integrace elektrotermických hlav zajišťuje, že každý radiátor nebo okruh může být nezávisle ovládán, což umožňuje efektivnější využití energie a zlepšení pohodlí obyvatel.

V běžných instalacích se tyto hlavy používají s ručně ovládanými nebo termostatickými ventily, kde elektrotermické ovládání přináší další vrstvu ovládání. To je zvláště užitečné v systémech, kde je potřeba dálkové ovládání nebo integrace s řídicími systémy budov. Instalační proces zahrnuje ověření správnosti elektrických a hydraulických připojení, stejně jako kompatibility s modelem stávajícího ventilu nebo rozdělovače.

Technické parametry

Hmotnost	0,112 kg
Kód	501508A
Značka	IVAR

Napětí 230V je běžné pro taková zařízení a zajišťuje kompatibilitu se standardními elektrickými systémy v Evropě. Konfigurace normálně otevřená (NO) znamená, že ventil zůstává otevřený, dokud není aplikován elektrický signál, což je vhodné pro aplikace, kde je výchozí stav topení. Závit M30 x 1,5 je běžnou velikostí pro hlavy radiátorových ventilů a zajišťuje bezpečné mechanické a hydraulické připojení. Tyto parametry jsou kritické pro správné rozměření a výběr systému, zejména při párování hlavy s vhodným ventilem nebo tělesem rozdělovače.

Instalace a připojení

Instalace elektrotermické hlavy začíná ověřením kompatibility těla ventilu nebo rozdělovače. Závit M30 x 1,5 musí být čistý a nepoškozený, aby bylo zajištěno těsné připojení. Hlava se šroubuje na tělo ventilu pomocí běžného šroubováku, aby byla zcela sedící. Elektrické připojení se provádí standardním drátováním, kde 230V napájení je připojeno k označeným svorkám. Je důležité zajistit, že drátování je bezpečné a izolované, aby se zabránilo zkratům nebo elektrickým závadám.

Běžné chyby při instalaci zahrnují nesprávné závity, což může vést k únikům, a nesprávná elektrická připojení, která mohou způsobit selhání zařízení. Instalatéři by měli dvakrát ověřit polaritu elektrického napájení a zajistit, že zařízení je správně uzeměno, pokud je to vyžadováno. Může se provést test spojitosti, aby bylo potvrzeno, že hlava funguje správně ve svém normálně otevřeném stavu.

Kompatibilita a příslušenství

Tato elektrotermická hlava je kompatibilní s řadou radiátorových ventilů a rozdělovačů IVAR, včetně modelů jako IVAR.CS 553, CI 557, UNIMIX, KS IVAR, MULTIMIX-C, BS EQUIMETER a IVAR.SAT. Při instalaci je důležité potvrdit, že vybraný ventil nebo rozdělovač podporuje elektrotermickou hlavu a že velikost závitu odpovídá. K základnímu provozu nejsou potřeba žádné další příslušenství, ale instalatéři by měli zajistit, že elektrické napájení je správně nakonfigurováno a že jakékoli řídicí systémy jsou správně integrovány.

Technický pozadí pro projektanty

Elektrotermická hlava pracuje tím, že elektrické napětí způsobuje roztažení bimetalického prvku, který následně ovládá ventil. Konfigurace normálně otevřená znamená, že ventil zůstává otevřený, dokud hlava není napájena, což způsobí, že bimetalický prvek se smrskne a ventil se uzavře. Tento princip umožňuje přesnou regulaci průtoku a teploty v systému. Materiály použité při výrobě hlavy jsou vybrány dle jejich odolnosti a odolnosti proti korozi, což zajišťuje dlouhodobou spolehlivost v prostředí s vodou.

Integrace do systému vyžaduje pečlivou analýzu elektrické zátěže a řídicí strategie. Hlava musí být připojena k stabilnímu zdroji 230V a měla by být chráněna před napěťovými kolísáními. Doba životnosti a účinnost zařízení jsou ovlivněny kvalitou instalace, čistotou systému a četností použití. Pravidelné údržby a kontroly mohou prodloužit životnost komponentu.

Služba a provoz

Přestože je elektrotermická hlava navržena pro dlouhodobý provoz s minimální údržbou, doporučuje se pravidelné kontrolování pro zajištění pokračujícího výkonu. Instalatéři by měli kontrolovat elektrická připojení na známky opotřebení nebo koroze a ověřit, že mechanické připojení k tělu ventilu je bezpečné. Pokud zařízení nepřijímá elektrický signál, měla by být zkontrolována drátování a hlava testována na spojitost. V poskytnutých informacích nejsou uvedena žádná stanovená období údržby, ale jakákoli neobvyklá činnost by měla být okamžitě vyšetřena, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tato elektrotermická hlava použita s termostatickými ventily?
Ano, může být použita s termostatickými ventily, pokud jsou kompatibilní rozměr závitu a konfigurace. Funkce NO umožňuje integraci s řídicími systémy, které vyžadují výchozí otevřený stav.

Je tato hlava vhodná pro použití v centrálním topném systému s více zónami?
Ano, je vhodná pro použití ve více zónových systémech, kde je potřeba individuální regulace každého radiátoru nebo okruhu. Napájení 230V a konfigurace NO z ní dělají ideální volbu pro integraci s řídicími systémy zón.

Může být tato hlava použita s průtokovým rozdělovačem?
Ano, je kompatibilní s řadou průtokových rozdělovačů IVAR, včetně modelů UNIMIX a MULTIMIX-C. Před instalací zkontrolujte správnost závitu a typ ventilu.

Co se má kontrolovat, pokud hlava neuzavře při napájení?
Zkontrolujte elektrická připojení na spojitost a ujistěte se, že napájecí napětí je správné. Také zkontrolujte mechanické připojení k tělu ventilu na jakékoliv nesrovnalosti nebo poškození.
