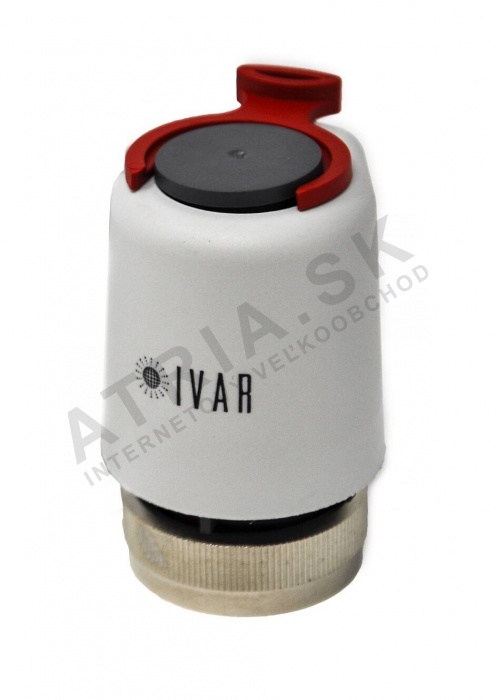

Elektrotermická hlava - 230V; bez proudu uzavřená

Detailní popis produktu

Elektrotermické hlavy jsou základními komponenty hydronických otopných soustav, zejména v aplikacích, kde je vyžadována přesná regulace teploty. Instalatéři pracující v bytových, obchodních a průmyslových budovách často integrují tyto hlavy do systémů s otopnými tělesy, podlahovým vytápěním nebo panelovými topidly. Tyto systémy obvykle pracují s centrálním kotlem nebo tepelným čerpadlem, a elektrotermická hlava zajistí, že každá zóna udržuje požadovanou teplotu nezávisle. Hlava IVAR TE 3040 IV je navržena pro použití v takových instalacích, kde může být namontována na standardní otopné kohouty nebo rozdělovače. Je zvláště vhodná pro systémy, kde je preferována elektrická regulace místo mechanické nebo ručního nastavení.

Při montáži musí technik zajistit, že elektrické napájení systému je kompatibilní s požadavky hlavy a že mechanické připojení odpovídá kohoutu nebo rozdělovači. Hlava musí být pevně a správně namontována, aby byla zajištěna plná funkčnost. Jakákoli nesprávná montáž nebo chybné elektrické připojení může vést k chybnému provozu nebo poškození komponentu.

Technické parametry

Hmotnost	0,1 kg
Kód	501508E
Značka	IVAR

Elektrotermická hlava pracuje na napájecím napětí 230V a je bez napájení uzavřená. To znamená, že kohout zůstává uzavřený, dokud hlava není napájena, což umožňuje řízené vytápění. Závit M30 x 1,5 zajistí kompatibilitu se standardními otopnými kohouty a rozdělovači značky IVAR. Tyto parametry jsou klíčové pro správné rozměření a výběr, zejména v systémech, kde je vyžadována přesná regulace teploty. Funkce „bez proudu uzavřená“ je důležitá pro bezpečnost a energetickou účinnost, protože zajišťuje, že systém nevytápí zbytečně.

Montáž a připojení

Montáž začíná ověřením kompatibility elektrotermické hlavy s otopným kohoutem nebo rozdělovačem. Závit M30 x 1,5 musí být čistý a nepoškozený před montáží. Hlava se poté šroubuje na tělo kohoutu a utáhne se na doporučený moment. Po montáži musí být provedeno elektrické připojení k napájení 230V. Je důležité zajistit, že vedení je bezpečné a že připojení je izolováno. Běžnou chybou během montáže je nesprávné závitování, což může vést k únikům nebo chybnému provozu. Technici by měli také ověřit, že hlava je správně zarovnána s tyčí kohoutu, aby byla zajištěna plná funkce. Po montáži by měla být provedena zkouška, aby bylo potvrzeno, že hlava otevírá a uzavírá správně při připojení a odpojení napájení.

Kompatibilita a příslušenství

Hlava IVAR TE 3040 IV je kompatibilní s otopnými kohouty a rozdělovači značky IVAR, zejména s modelem IVAR CI 400 NC. Je navržena pro použití v systémech, kde je preferována elektrická regulace místo ručního nastavení. Při objednávce je důležité zajistit, že otopný kohout nebo rozdělovač je kompatibilní se závitem M30 x 1,5 a že elektrické napájení odpovídá požadovanému napětí 230V. Pro základní provoz nejsou potřeba žádná další příslušenství, ale instalatéři by měli ověřit dostupnost náhradních dílů a technické dokumentace pro dlouhodobou údržbu.

Technický popis pro projektanty

Elektrotermická hlava pracuje pomocí bimetalové tyče, která se rozšiřuje nebo smršťuje v reakci na změny teploty. Když je hlava napájena, bimetalová tyč se zahřeje a rozepne, čímž se otevře kohout. Když je odstraněno napájení, tyč se ochladí a smrskne, čímž se kohout vrátí do uzavřené pozice. Tato mechanisma umožňuje přesnou regulaci teploty bez potřeby termostatu. Hlava je vyrobena z odolných materiálů, které vydrží tepelné cykly a mechanické namáhání opakovaného provozu. Integrace hlavy do systému závisí na řídicí strategii – obvykle se používá spolu s místním termostatem nebo systémem řízení budov. Účinnost a životnost hlavy jsou ovlivněny kvalitou elektrických připojení, čistotou sedla kohoutu a stabilitou napájecího napětí.

Údržba a provoz

Hlava IVAR TE 3040 IV vyžaduje minimální údržbu během běžného provozu. Nicméně by měly být pravidelně kontrolována, zda elektrická připojení zůstávají bezpečná a zda hlava funguje správně. Jakékoliv známky opotřebení, jako je snížená reaktivita nebo obtíže s otevíráním a uzavíráním, by měly být prozkoumány. Pokud hlava nefunguje, prvním krokem je ověření napájení a integrity vedení. Pokud problém přetrvává, může být hlava potřeba vyměnit. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, proto by údržba měla být prováděna jako součást pravidelných kontrolování systému.

Nejčastější otázky

Může být hlava IVAR TE 3040 IV připojena k řídicímu systému 24V?
Ne, hlava je navržena pro provoz na 230V a nemůže být použita s řídicím systémem 24V bez dodatečného převodníkového zařízení.

Je hlava IVAR TE 3040 IV kompatibilní se všemi otopnými kohouty značky IVAR?
Je speciálně navržena pro použití s otopnými kohouty a rozdělovači, které mají závit M30 x 1,5, jako je model IVAR CI 400 NC.

Může být hlava použita v konfiguraci „bez proudu otevřená“?
Ne, hlava je bez napájení uzavřená. Nemůže být nakonfigurována k provozu v konfiguraci „bez proudu otevřená“.

Co by mělo být kontrolováno, pokud hlava neotevře při připojení napájení?
Kontrolujte napájení, integritu vedení a zarovnání hlavy s tyčí kohoutu. Pokud jsou tyto položky v pořádku, může být hlava potřeba vyměnit.
