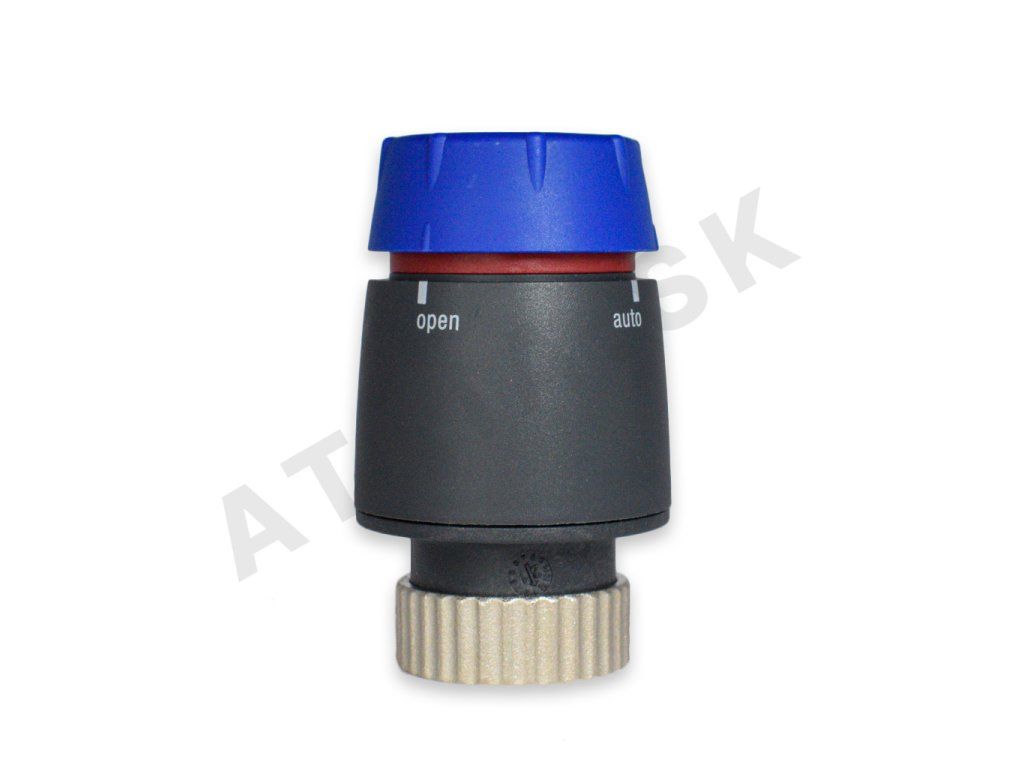

Elektrotermická hlava 230 V

Detailní popis produktu

Elektrotermické hlavy se často používají v otopných soustavách k regulaci průtoku přes rozdělovače. Instalatéři pracující na podlahovém vytápění ve vyhřívaných nebo komerčních budovách často setkávají s těmito komponenty během komise nebo údržby. Dispositiva je navržena pro integraci do řídicích systémů, které spravují tepelný komfort změnou průtoku vody v reakci na teplotní změny. Správná instalace zajišťuje efektivní výkon systému a dlouhodobou spolehlivost.

Při instalaci do vícekomorových nebo zónových systémů musí být elektrotermická hlava správně zarovnána s rozdělovačem a kulovým kohoutem. Časování pohybu 180 sekund umožňuje plynulé přechody mezi režimy vytápění, zabrání náhlým změnám průtoku, které by mohly zatížit systém. Manuální přepis je zvláště užitečný během údržby nebo nouzových situací, kdy umožňuje plný průtok nebo uzavření bez elektrické energie.

Technické parametry

Instalace a připojení

Začněte tím, že ověříte, že model rozdělovače je buď FBH-VL-RL nebo FBH-S. Elektrotermická hlava vyžaduje šroubení M30 x 1,5 na kulovém kohoutu. Ujistěte se, že šroubení je čisté a bez nečistot, před zatíráním hlavy. Směrujte kabel o délce 0,6 m k řídicí jednotce, zajišťující, že není stlačený nebo vystavený nadměrnému teplu. Potvrďte, že elektrické napájení je 230 V a že zapojení odpovídá požadavkům řídicího systému.

Vždy dvakrát zkontrolujte zapojení šroubení a ujistěte se, že hlava volně pohybuje během testování. Zkontrolujte, že systém se vrací do uzavřené pozice při odpojení napájení.

Kompatibilita a příslušenství

Tato elektrotermická hlava je specificky navržena pro použití s distributory FBH-VL-RL a FBH-S. Vyžaduje kulový kohout se šroubením M30 x 1,5 pro bezpečnou montáž. V technické dokumentaci nejsou uvedena žádná další příslušenství. Při plánování systému zkontrolujte, že všechny komponenty jsou kompatibilní se stejným řídicím protokolem a požadavky na napětí.

Technický pozadí pro projektanty

Elektrotermická hlava pracuje pomocí bimetalového prvku, který se rozšiřuje nebo smršťuje v reakci na teplotní změny vyvolané elektrickým proudem. Tato změna pohybu pohání mechanické spojení, které upravuje pozici kohoutu, regulující průtok přes rozdělovač. Housenka je obvykle vyrobena z odolných materiálů vhodných pro dlouhodobé vystavení horké vodě a různým tlakům.

Integrace tohoto komponentu do většího systému závisí na řídicí strategii a požadované reaktivitě. Čas cyklu 180 sekund ovlivňuje, jak rychle systém může reagovat na měnící se zátěžové podmínky. Projektanti by měli zohlednit tepelnou setrvačnost rozdělovače a potrubí při určování vhodné rychlosti pohonu a řídicí logiky.

Údržba a provoz

Během pravidelné údržby zkontrolujte hlavu na známky opotřebení nebo poškození mechanického spojení. Ujistěte se, že kohout otevírá a uzavírá plně bez odporu. Zkontrolujte, že elektrická připojení zůstávají bezpečná a že kabel neukazuje známky degradace izolace. Funkce manuálního přepisu by měla být pravidelně testována, aby se potvrdilo, že funguje hladce.

Nejčastější otázky

Může být elektrotermická hlava použita s jinými modely distributorů?
Ne, je kompatibilní pouze s distributory FBH-VL-RL a FBH-S kvůli konkrétním požadavkům na návrh.

Je elektrotermická hlava vhodná pro systémy s vysokým tlakem?
V technické dokumentaci není uvedeno konkrétní tlakové hodnocení. Odkazujte se na výrobcův list s technickými parametry pro podrobné specifikace.

Jak se aktivuje manuální přepis?
Dedikovaný mechanismus umožňuje uživateli manuálně otevřít nebo zavřít kohout plně bez elektrického vstupu, zajišťující přístup k plnému průtoku nebo úplnému uzavření během údržby.

Může být kabel prodloužen?
Původní kabel má délku 0,6 m. Jeho prodloužení může ovlivnit integritu signálu a není doporučeno, pokud to není určeno výrobcem.
