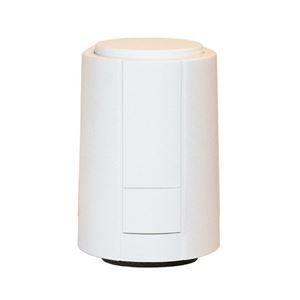

Elektrotepelná hlava - pro pojistné ventily s dynamickým vyvažováním - 24V

Detailní popis produktu

Dynamické vyvažování v hydraulických systémech vyžaduje přesné a stabilní řízení průtoků v různých okruzích. Tato elektrotepelná hlava se běžně používá v bytových i komerčních budovách s centrálním vytápěním, větráním a systémy teplé vody. Instalatéři pracující na vícezónových systémech si vychutnají její integraci s modulárními řídicími možnostmi, což umožňuje škálovatelná řešení. Jednotka pracuje v rámci standardní elektrické infrastruktury a připojuje se přímo k předinstalovaným tělům ventilů, čímž umožňuje vzdálená nebo automatická nastavení distribuce průtoku.

V aplikacích jako je podlahové vytápění, okruhy otopných těles nebo smyčky teplé vody tento pohon zajišťuje konzistentní výkon i při různých zátěžových podmínkách. Podporuje jak základní řízení zapnuto/vypnuto, tak pokročilé proporcionální modulaci při použití kompatibilních řídicích jednotek. Závitové spojení umožňuje snadné přestavbě nebo nové instalace, čímž minimalizuje rušení během komise.

Technické parametry

Kód	501389
Značka	IVAR

Zařízení je speciálně navrženo k použití s vložkami IVAR PICC 03 a PICC 13. Podporuje řízení zapnuto/vypnuto prostřednictvím 24V a může také komunikovat s modulárními systémy řízení 0–10 V. Tyto parametry určují kompatibilitu s řídicími panely a ovlivňují, jak se pohon integruje do větších systémů řízení budov. Velikost závitu M30x1.5 definuje mechanický bod spojení a musí odpovídající tělu ventilu pro správnou instalaci.

Instalace a připojení

K instalaci elektrotepelné hlavy je třeba zajistit, že tělo ventilu je čisté a bez nečistot. Závit M30x1.5 na těle ventilu zarovnejte se závitem na pohonu a zasuňte ho ručně do sedlové pozice. Zatímejte vhodným šroubovákem nebo kleštěmi, aby nedocházelo k únikům nebo poškození. Elektrické připojení proveďte podle specifikací řídicí jednotky – obvykle to zahrnuje připojení 24V napájení a signálových vodičů. Zkontrolujte správnost polarity, aby nedošlo ke poškození. Před dokončením otestujte pohyb pohonu a ověřte hladké fungování a správné usazení interního mechanismu. Běžné chyby zahrnují zkroucení závitů během montáže a nesprávné připojení signálových vodičů, což může vést k nestabilnímu nebo neodpovídajícímu provozu.

Kompatibilita a příslušenství

Tato elektrotepelná hlava je plně kompatibilní s vložkami IVAR PICC 03 a PICC 13. Pro modulární řízení mohou být potřeba dodatečné moduly 0–10 V, které je nutno objednat zvlášť. Ujistěte se, že vybraný řídicí modul odpovídá napětí a signálovým požadavkům uvedeným v návrhu systému. Při integraci do větší sítě ověřte, že všechny komponenty – tělo ventilu, vložka a řídicí jednotka – jsou správně navzájem kompatibilní, aby bylo zajištěno stabilní a předvídatelné chování systému.

Technický pozadí pro projektanty

Elektrotepelná hlava funguje tak, že převádí elektrický vstup na mechanický pohyb, který mění polohu regulovací vložky uvnitř těla ventilu. Použití standardního závitu M30x1.5 zajišťuje mechanickou kompatibilitu mezi různými modely a výrobci. Interní konstrukce obvykle zahrnuje odolné materiály odolné proti tepelné cyklování a korozi, což z ní dělá vhodný produkt pro dlouhodobé nasazení ve vlhkém nebo vysokovlhkém prostředí. Projektanti by měli vzít v úvahu dopady okolní teploty a úrovně vibrací na výkon pohonu v průběhu času. Správná integrace do logiky řízení systému je zásadní pro udržení vyváženosti a prevenci přetížení konkrétních zón.

Servis a provoz

Pravidelné kontroly by se měly zaměřit na integritu elektrických spojení a fyzické uspořádání pohonu vzhledem k tělu ventilu. Jakékoliv známky opotřebení závitů nebo odporu v pohybu mohou naznačovat potřebu čištění nebo mazání. I když konkrétní intervaly servisu nejsou uvedeny, doporučuje se pravidelné vizuální kontroly během údržby systému, aby byly problémy identifikovány co nejdříve. Vyhněte se vystavení zařízení extrémním teplotám nebo vlhkosti mimo normální provozní podmínky, aby byla zajištěna jeho trvanlivost.

Nejčastější otázky

Může být tato elektrotepelná hlava připojena k řídicímu systému 0–10 V?
Ano, zařízení podporuje modulární řízení 0–10 V při použití vhodných modulů. Ujistěte se, že je mezi řídicím modulem a pohonem zajištěna kompatibilita během nastavení.

Je závit M30x1.5 pravý nebo levý?
Závit je standardní pravý, což odpovídá konvenčnímu závitování pohonů ventilů v systémech vytápění.

Které typy regulovacích vložek jsou podporovány?
Tento pohon je navržen pro použití s vložkami IVAR PICC 03 a PICC 13. Jiné modely mohou vyžadovat jiné pohony pro optimální výkon.

Je pohon vybaven samostatným zdrojem napájení?
Provozuje se na 24V a musí být připojen k oddělenému nízkonapěťovému zdroji. Vždy postupujte podle elektrických instalatérských pokynů uvedených v technické dokumentaci.
