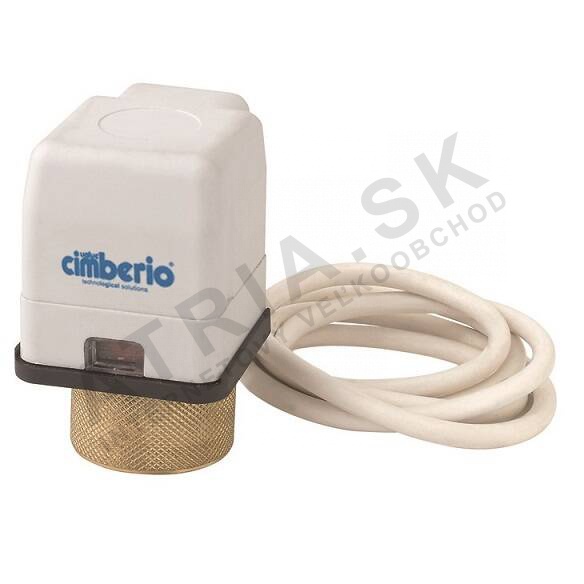

Elektrotermická hlava - pro vyvažovací ventil IVAR.CIM 788 - 230V; bez proudu v uzavřeném stavu

Detailní popis produktu

Elektrotermické hlavy jsou základními komponenty při vyvažování otopných soustav, zejména v komerčních a průmyslových budovách, kde je vyžadována přesná regulace průtoku. Instalatéři pracující na centrálních otopných soustavách, zejména s vyvažovacími ventily IVAR.CIM 788, potřebují spolehlivé a přesné řešení pro řízení. Tyto systémy obvykle pracují za různých zátěžových podmínek a vyžadují konzistentní výkon v průběhu času.

Tato elektrotermická hlava je speciálně navržena k integraci s vyvažovacím ventilem IVAR.CIM 788. Poskytuje možnost dálkového ovládání a regulace průtoku, což je klíčové pro udržování vyváženosti systému a energetické účinnosti. Instalační prostředí často zahrnuje strojovny, kotelny a rozdělovací rozvody pro podlahové vytápění, kde může být místo a přístup omezený. Krytí IP54 zajišťuje ochranu proti prachu a stříkající vodě, což z ní činí vhodný produkt pro použití v takových prostředích.

Technické parametry

Instalace a připojení

Instalace začíná ověřením správné kompatibility modelu ventilu. Elektrotermická hlava se přímo montuje na vyvažovací ventil IVAR.CIM 788 pomocí závitu M30 x 1,5. Ujistěte se, že je spojení pevně utaženo, aby nedocházelo k únikům nebo poškození. Napájení musí být připojeno podle schématu výrobce, s ohledem na správnou polaritu a bezpečné připojení svorek. Před uvedením do provozu zkontrolujte, že systém je vyčerpán a že všechna elektrická připojení jsou izolována a bezpečně utažena. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitu, nedostatečné utažení a nesprávné připojení, což může vést k poruchám nebo poškození.

Kompatibilita a příslušenství

Tato elektrotermická hlava je navržena výhradně pro použití s vyvažovacím ventilem IVAR.CIM 788 a nemůže být použita s jinými modely bez vhodného adaptéru. Pro plnou funkčnost systému zkontrolujte kompatibilitu příslušného řídicího systému s požadovanými signály tohoto zařízení. Příslušenství není součástí dodávky; však může být nutné externí zdroj napájení a řídicí rozhraní v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

Elektrotermická hlava pracuje na základě principu tepelné roztažnosti, kde vnitřní prvek reaguje na elektrický vstup roztažením nebo smršťováním, čímž upravuje polohu ventilu. Použité materiály jsou vybrány pro odolnost a odolnost proti korozi, což zajišťuje dlouhodobou spolehlivost v otopných aplikacích. Integrace do systému vyžaduje pečlivou analýzu řídicí strategie a rychosti pohonu. Časová konstanta 3 minuty ovlivňuje celkovou reaktivitu systému a měla by být zohledněna během návrhu a simulace. Prostřední faktory, jako je okolní teplota a vlhkost, mohou ovlivnit výkon a trvanlivost.

Služba a provoz

Doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo mechanického poškození. Ujistěte se, že elektrická připojení zůstávají bezpečně utažená a bez poškození izolace. I když nejsou uvedena konkrétní období pro servis, jakékoli odchylky v provozu, jako je pomalá reakce nebo nesprávná regulace průtoku, by měly být okamžitě vyšetřeny. Zařízení nepožaduje pravidelnou kalibraci nebo mazání za normálních provozních podmínek.

Nejčastější otázky

Může být tato elektrotermická hlava použita s jinými modely ventilů?
Je speciálně navržena pro vyvažovací ventil IVAR.CIM 788 a není kompatibilní s jinými modely bez vhodného adaptéru.

Jaký je význam časové konstanty 3 minuty?
Tato hodnota ukazuje, jak dlouho trvá reakce zařízení na řídicí signál, což ovlivňuje rychlost a přesnost úprav průtoku v systému.

Je možné přemontovat tuto hlavu na stávající ventily?
Přemontování není doporučeno, pokud není potvrzeno, že stávající ventil je identický s modelem IVAR.CIM 788 a že rozhraní pro montáž přesně odpovídá.

Umožňuje krytí IP54 montáž venku?
Přestože poskytuje ochranu proti prachu a stříkající vodě, není určeno pro plnou odolnost proti počasí a proto není vhodné pro trvalé použití venku bez dodatečného krytu.
