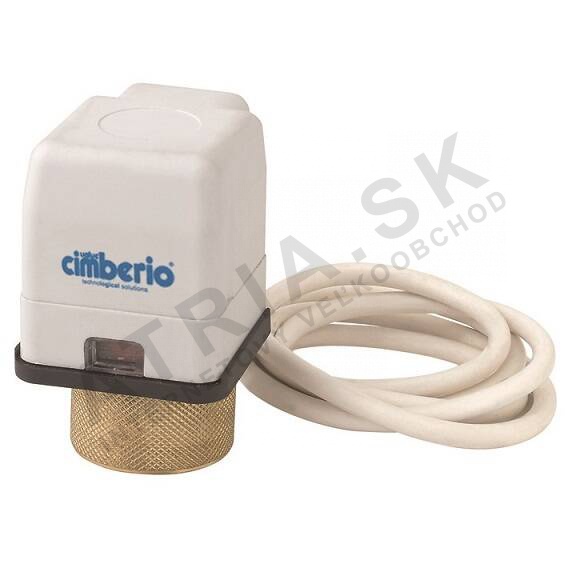

Elektrotermická hlava - pro vyvažování IVAR.CIM 788 - 24V; bez proudu otevřeno
Kód: 311024NOSouvisející produkty
Detailní popis produktu
Elektrotermické hlavy jsou základními komponenty v hydraulických systémech, kde je vyžadováno přesné řízení průtoku. Často se používají v obchodních a bytových budovách k regulaci provozu vyvažovacích ventilů v otopných a sanitárních systémech. Instalatéři a technici tyto zařízení často potkávají v systémech HVAC, kde zajišťují přesnou modulaci průtoků, aby byl systém vyvážený a efektivní. Integrace elektrotermických hlav do těchto systémů umožňuje automatické řízení podle tepelného požadavku, což snižuje manuální úpravy a zlepšuje celkovou výkonnost systému.
Tyto hlavy se obvykle instalují spolu s motorizovanými vyvažovacími ventily, kde fungují jako pohon reagující na teplotní nebo řídicí signály. Kompatibilita systému je klíčová, protože elektrotermická hlava musí odpovídajícím způsobem zapadat do specifikací ventilu a požadavků řídicího systému. Správná instalace zajistí, že systém bude pracovat v rámci svých návrhových parametrů, udržuje stabilní průtok a zabrání problémům jako je přílišné nebo nedostatečné zásobování teplem konkrétních zón.
Technické parametry
| Hmotnost | 0,62 kg |
|---|---|
| Kód | 311024NO |
| Značka | IVAR |
Instalace a připojení
Elektrotermická hlava se přímo instaluje na vyvažovací ventil IVAR.CIM 788 pomocí rozteče M30 x 1,5. Před instalací zkontrolujte, zda je ventil zcela uzavřen a systém vyrovnán. Připojení se musí utěsnit podle doporučeného momentu otáčení výrobce, aby se zabránilo únikům nebo poškození. Běžnou chybou během instalace je použití nesprávného typu rozteče nebo přílišného násilí, což může poškodit ventil nebo hlavu. Po instalaci ověřte elektrické připojení k řídicímu systému a otestujte reakci hlavy na signál, aby byla potvrzena správná funkce.Kompatibilita a příslušenství
Tato elektrotermická hlava je specificky navržena k použití s vyvažovacím ventilem IVAR.CIM 788 a není kompatibilní s jinými modely ventilů. Pro plnou funkčnost systému musí být připojena k kompatibilnímu řídicímu systému, který poskytuje 24V napájení a vhodné řídicí signály. Pro standardní provoz nejsou potřeba žádná další příslušenství, ale návrháři systémů by měli zajistit, že řídicí systém je nakonfigurován podle specifikací hlavy.Technický pozadí pro návrháře
Elektrotermická hlava funguje tím, že převádí elektrickou energii na tepelnou energii, která se používá k pohonu ventilu. Materiał hlavy je vybrán pro odolnost a odolnost vůči tepelnému cyklování, což zajišťuje dlouhodobou spolehlivost v kolísavých teplotních podmínkách. Integrace do systému závisí na řídicí logice a průtokových vlastnostech ventilu. Časová konstanta 5 minut ovlivňuje, jak rychle hlava reaguje na změny požadavků, což je důležité pro udržení stability a efektivity systému. IP54 zajišťuje, že zařízení může být instalováno v prostředích, kde může být vystaveno prachu a stříkající vodě, ale není vhodné pro plně ponořené nebo vysokotlaké podmínky.Služba a provoz
Elektrotermická hlava vyžaduje minimální údržbu za normálních provozních podmínek. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo poškození elektrických připojení. Systém by měl být pravidelně testován, aby bylo zajištěno, že hlava reaguje správně na řídicí signály. Pokud hlava nefunguje podle očekávání, měly by být nejprve zkontrolovány elektrické napájení a řídicí signály. V technických datech nejsou uvedena konkrétní intervaly údržby, ale jakékoliv problémy by měly být řešeny co nejdříve, aby se zabránilo nerovnováze nebo neefektivnosti systému.Nejčastější otázky
Může být tato elektrotermická hlava použita s jinými modely ventilů?
Ne, je specificky navržena pro vyvažovací ventil IVAR.CIM 788 a není kompatibilní s jinými modely.
Jaký je význam časové konstanty 5 minut?
Časová konstanta ukazuje, jak rychle hlava reaguje na řídicí signály. Časová konstanta 5 minut znamená, že hlava dosáhne plného pohonu za tuto dobu za standardních podmínek.
Je tato hlava vhodná pro použití na venkově?
IP54 poskytuje ochranu proti prachu a stříkající vodě, což z ní dělá vhodnou pro použití v poloprotklených venkovních prostředích. Není však doporučeno pro plně vystavené nebo ponořené instalace.
Může být tato hlava použita v řídicím systému 24V DC?
Ano, hlava je navržena k provozu s 24V napájením a je kompatibilní se standardními řídicími systémy 24V DC.
Doplňkové parametry
| Kategorie: | Vyvažovací ventil |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.62 kg |
| Posledná aktuálizacia ceny: | 03.01.2025 1:05:36 |
