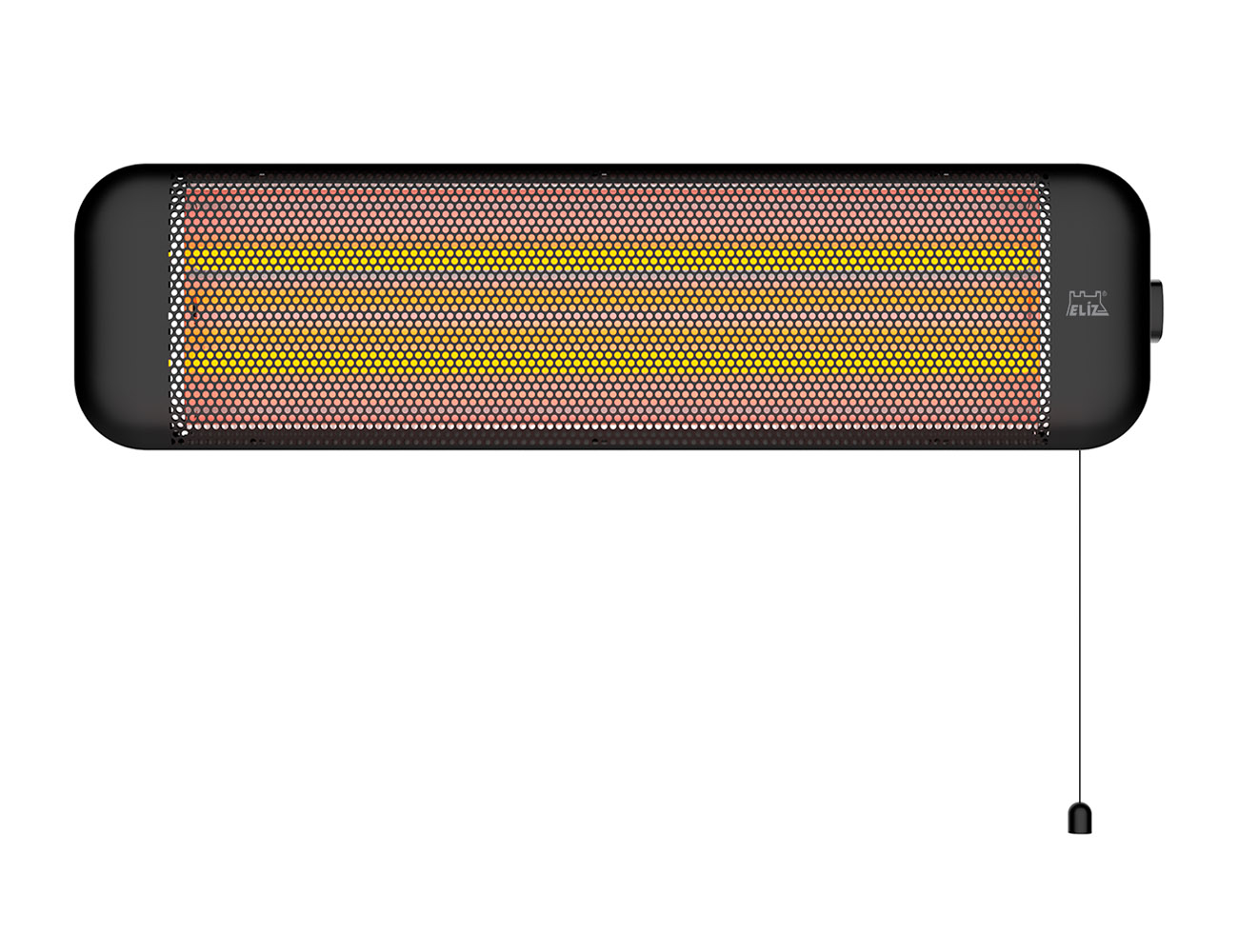

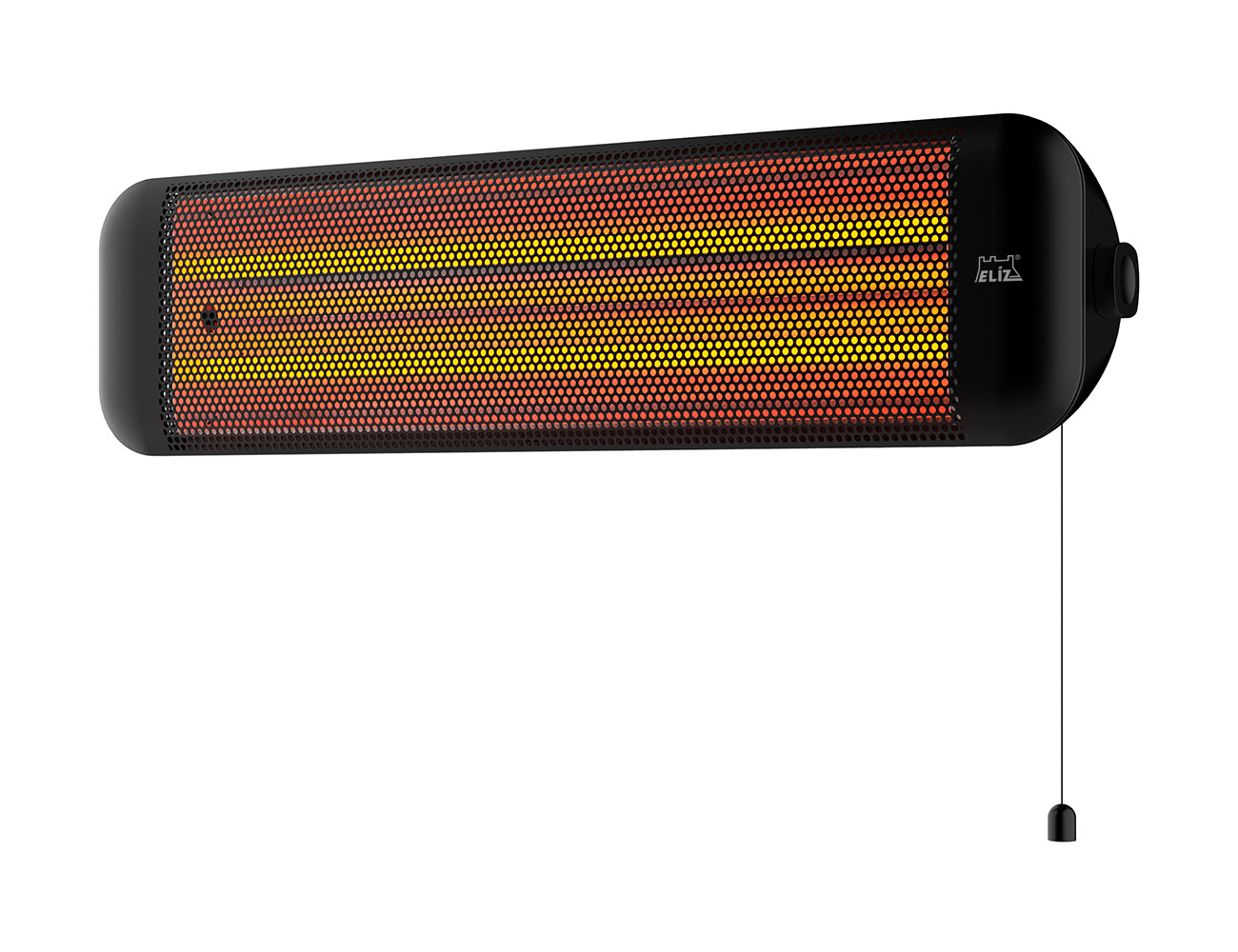

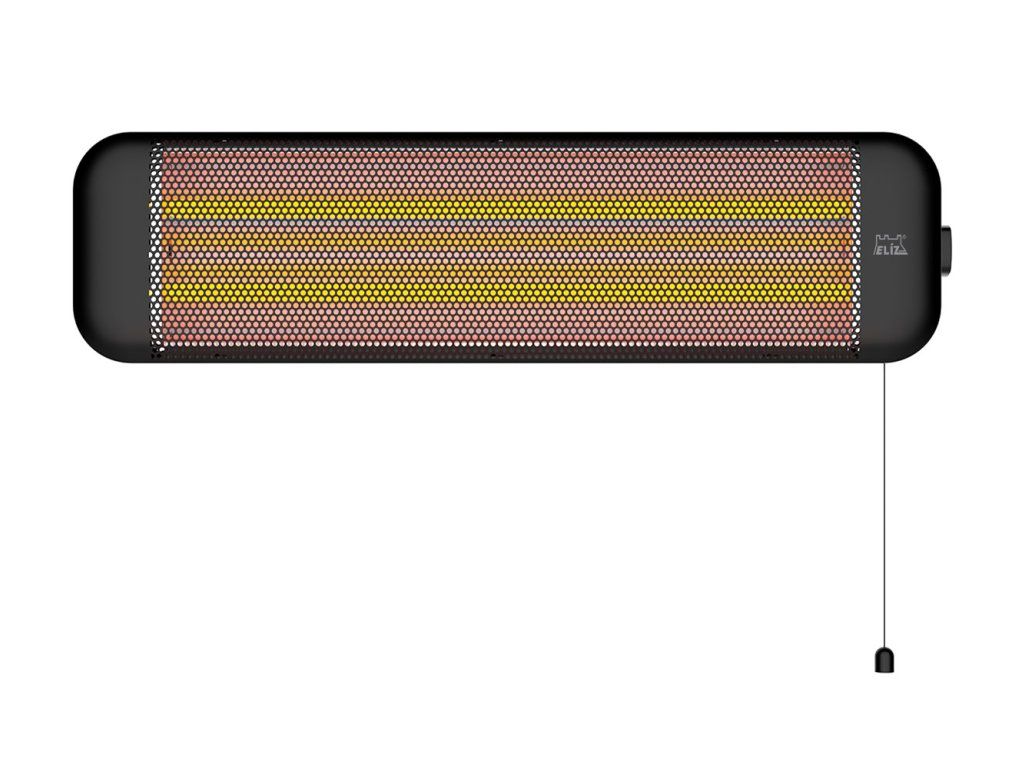

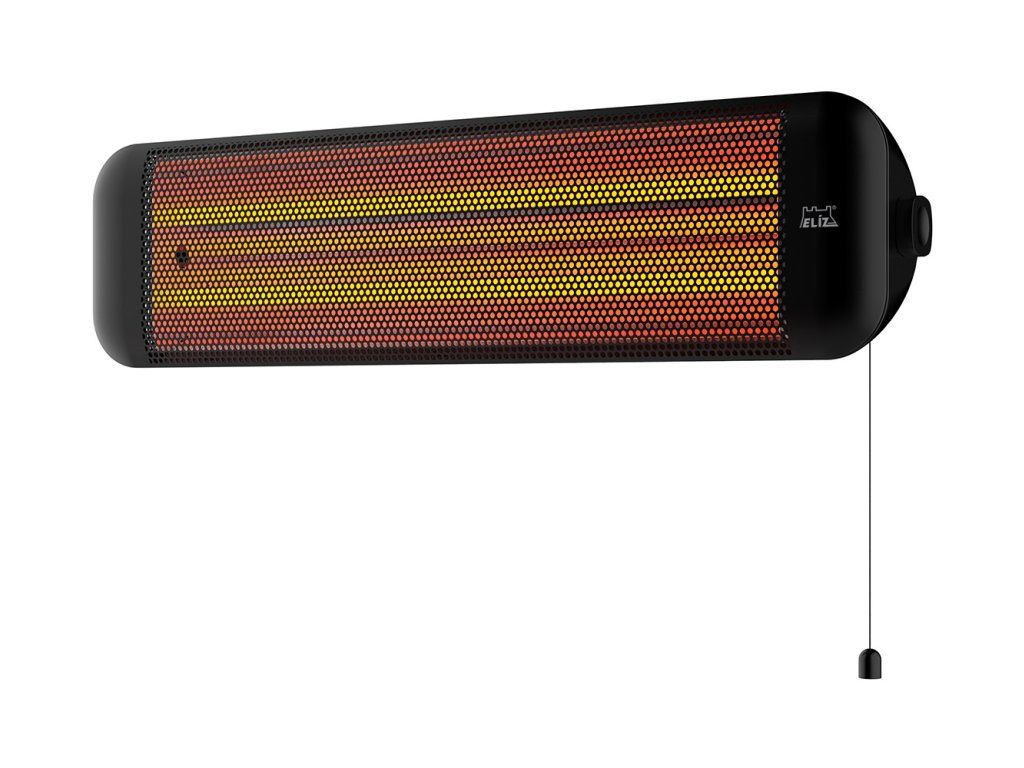

ELÍZ EQH 12 B Nástěnný infračervený topný panel

Detailní popis produktu

Nástěnné infračervené topné panely jsou často specifikovány pro kompaktní byty, koupelny a pomocné prostory, kde je potřeba rychlého, přímého tepla bez cirkulace vzduchu. ELIZ EQH 12 B se vejde do standardní elektrické infrastruktury a je vhodný pro instalaci v bytových prostorách s jednoduchými vytápěcími požadavky. Jeho design podporuje cílené dodávání tepla, což ho činí ideálním pro zóny, které vyžadují okamžité tepelné pohodlí, nikoli vytápění celé místnosti.

Jako součást elektrické topné soustavy pracuje tento přístroj nezávisle na větrání nebo kanalizaci. Nevhodí se žádné další komponenty, jako jsou ventilátory nebo zařízení pro cirkulaci vzduchu. Instalace zahrnuje upevnění jednotky na povrch a připojení k jednofázovému napájení. Přístroj je určen pro pevnou montáž, nikoli pro samostatné použití, a je kompatibilní se standardními elektrickými obvody chráněnými pojistkou nebo jisticím modulem o jmenovitém proudu 10 A.

Technické parametry

Instalace a připojení

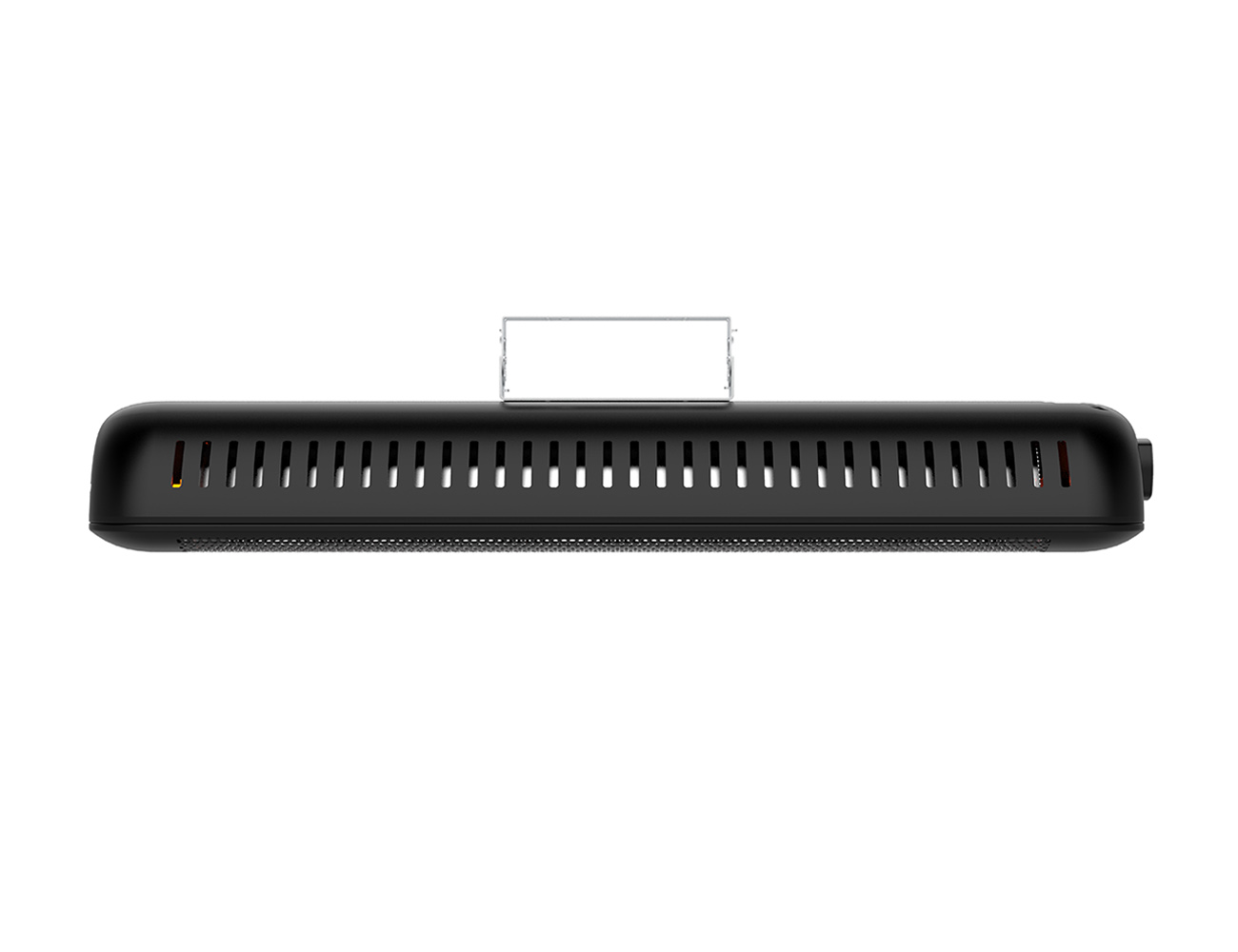

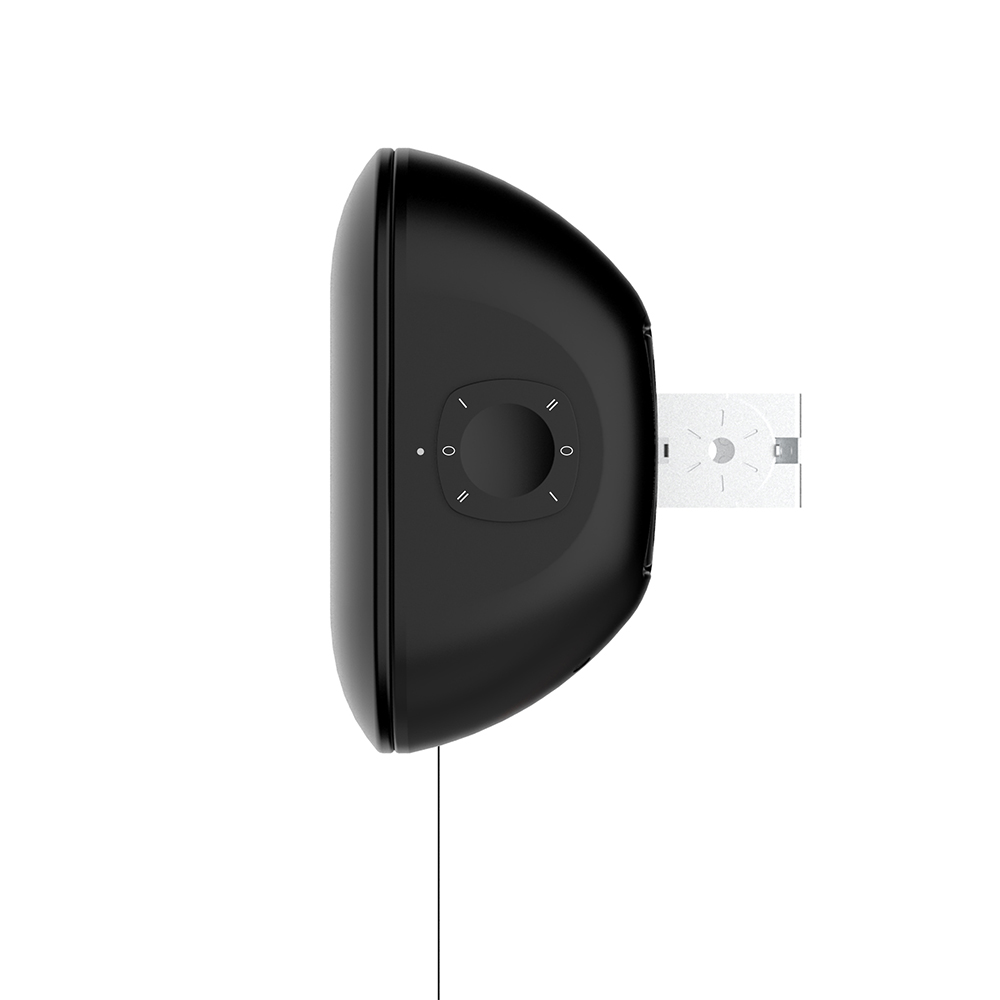

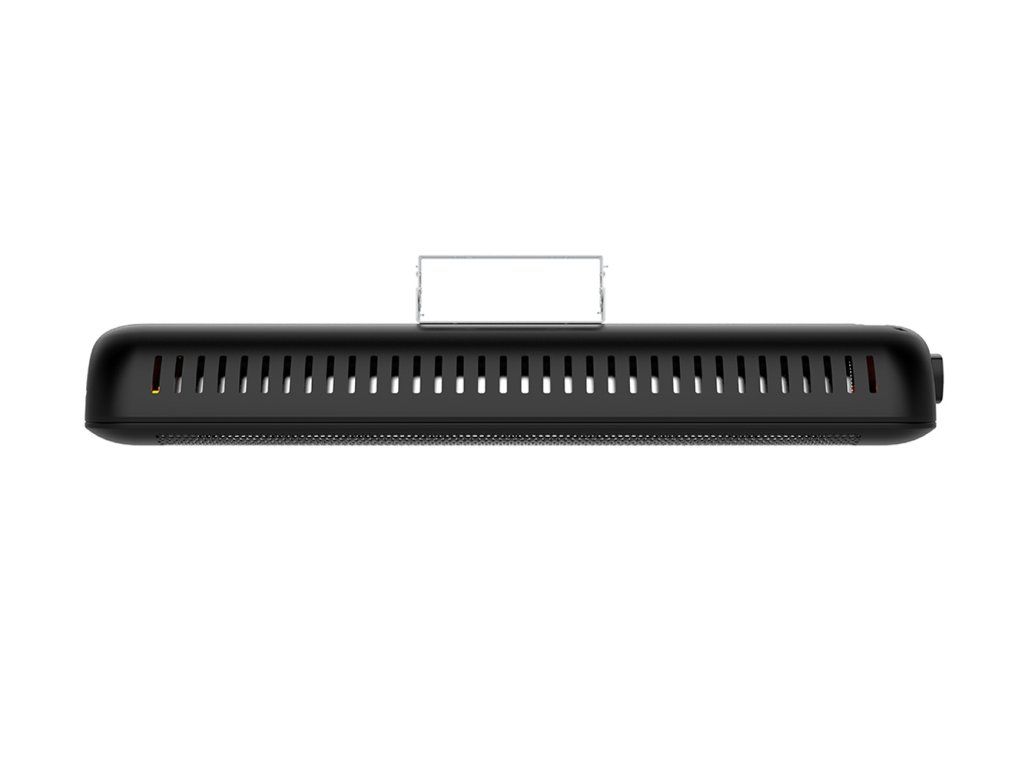

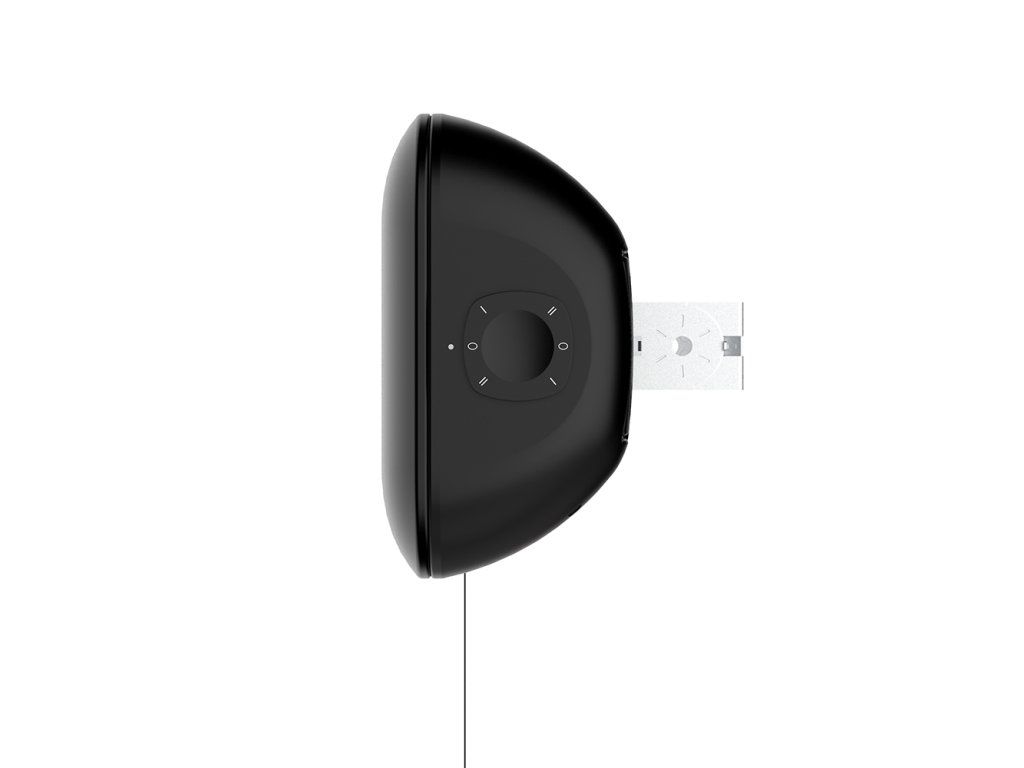

Montáž by měla být provedena pomocí poskytnutých upevňovacích bodů a pevného závěsného systému. Přístroj je dodáván s 1,4 m napájecím kabelem a vyžaduje standardní napájení 230 V AC. Ujistěte se, že povrch pro montáž je suchý a konstrukčně odolný. Na zadní straně je integrovaný přepínač na laně pro ruční nastavení výkonu mezi dvěma úrovněmi. Zkontrolujte, že obvod je chráněn pojistkou 10 A nebo ekvivalentním jisticím modulem. Vyhněte se blízkosti hořlavých materiálů nebo přímé expozici vodním stříkám. Běžnou chybou během instalace je nesprávná orientace; maximální sklon 45° by měl být použit k orientaci tepla směrem k požadované oblasti.

Kompatibilita a příslušenství

ELIZ EQH 12 B je navržen pro samostatné použití a nevyžaduje doplňkové komponenty, jako jsou termostaty nebo časovače, pokud je systémový návrhář nezadá. Pro integraci ovládání lze přidat externí spínací prvky zvlášť, přestože přístroj sám o sobě obsahuje vestavěnou regulaci výkonu přepínačem na laně. Vzhledem k absenci ventilátoru není potřeba žádné dodatečné větrání nebo kanalizace. Ujistěte se, že elektrické napájení vyhovuje místním předpisům a obvod je správně dimenzován pro maximální výkon 1200 W.

Technický popis pro projektanty

Tento infračervený topný panel využívá kvartové (křemenné) trubky jako hlavní topný prvek. Při napájení vydávají dlouhovlné infračervené záření přímo na objekty a povrchy v linii pohledu, přičemž převádějí zářivou energii na tepelnou energii bez ohřevu vzduchu mezi nimi. Tato metoda vede k rychlejším dobám ohřevu ve srovnání s konvektivními systémy. Kovové pouzdro zvyšuje odolnost a usnadňuje rovnoměrné rozdělení tepla po povrchu panelu. Klasifikace IP24 je zajištěna uzavřenými elektrickými spoji a ochranným pouzdrem, které brání proniknutí vody způsobeného stříkem, ale ne z ponoření nebo vysokotlakých stříků. Přístroj se integruje do standardních elektrických systémů a vyžaduje pouze základní spínací mechanismus.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byla zajištěna pevná montáž, neporušená izolace kabelu a absence fyzického poškození. Vzhledem k uzavřené konstrukci není potřeba čištění vnitřních komponent. Ujistěte se, že lanko zůstává volné a pohybuje se hladce. Pod normálními podmínkami není nutná žádná plánovaná údržba. Pokud klesne výkon nebo dojde k nepravidelnostem, odpojte přístroj a zkontrolujte případné známky opotřebení nebo elektrické chyby před opětovným použitím.

Nejčastější otázky

Může být ELIZ EQH 12 B nainstalován v koupelně?
Ano, klasifikace IP24 umožňuje montáž v místnostech s občasnou expozicí vlhkosti, jako jsou koupelny, za předpokladu, že není v přímém kontaktu s vodními zdroji nebo párou.

Jak se nastavuje výkon na ELIZ EQH 12 B?

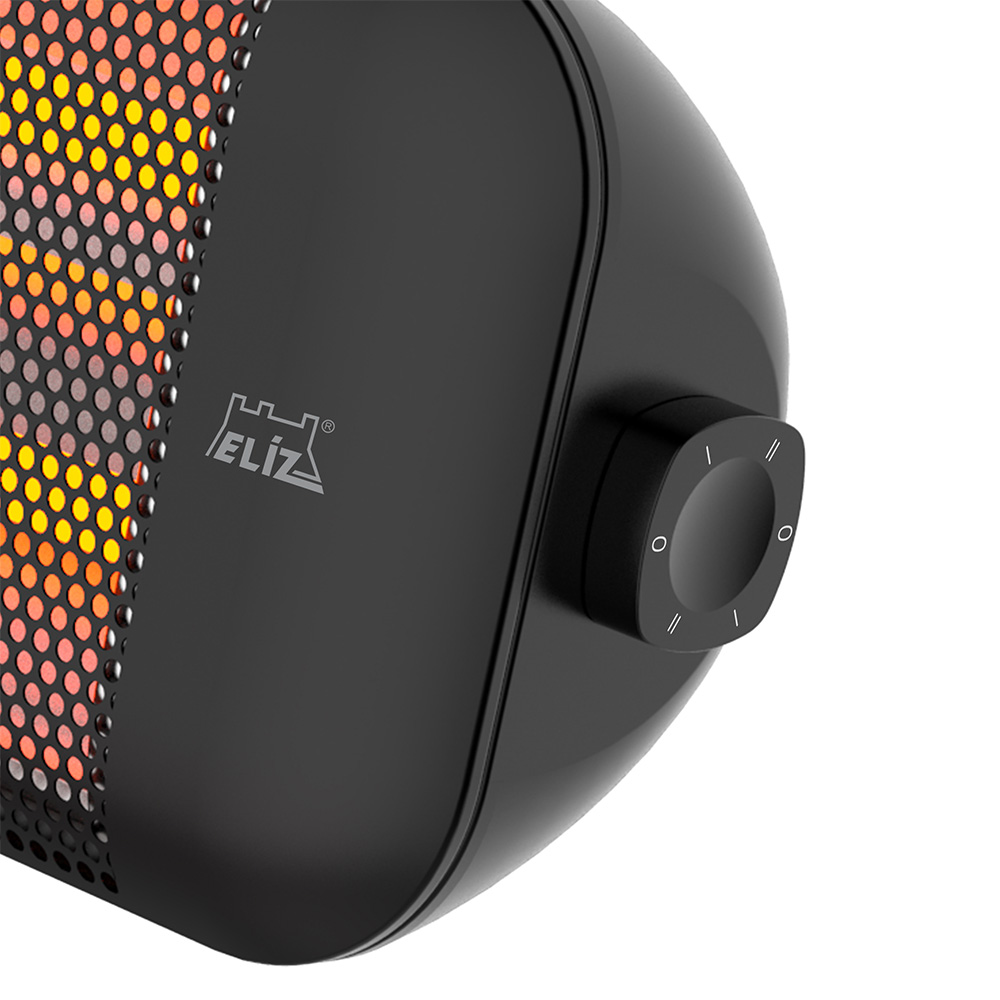

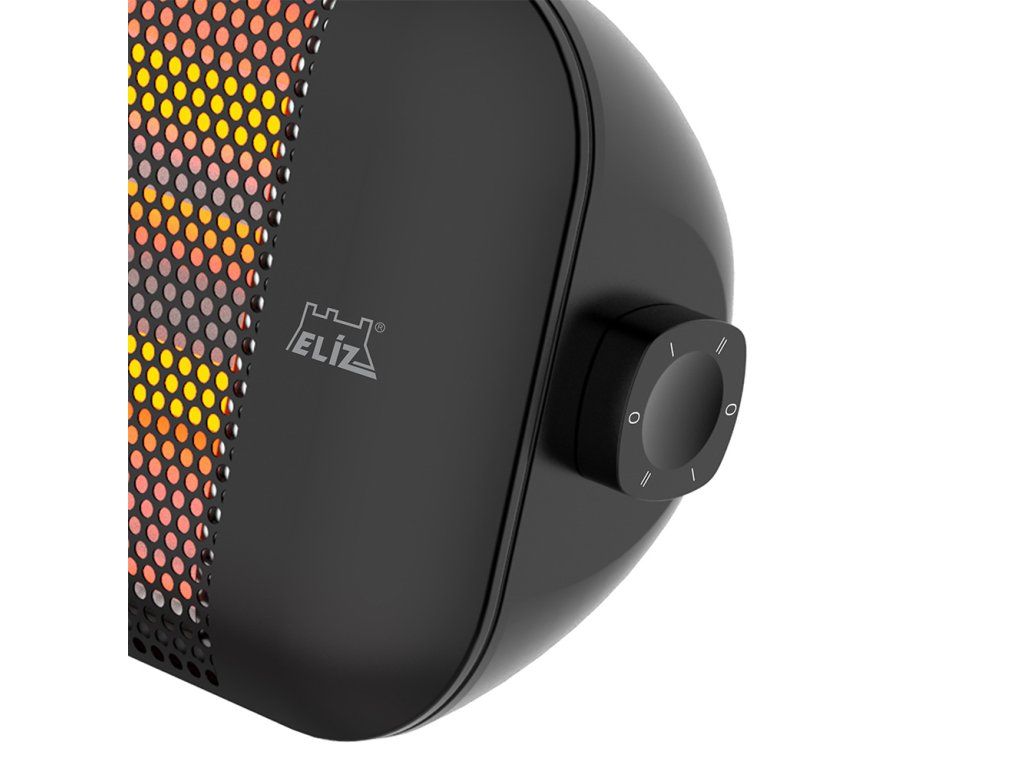

Výkon se ručně nastavuje pomocí přepínače na laně umístěného na zadní straně jednotky. Zatáhnutím lanka se přepíná mezi dvěma úrovněmi výkonu.

Je ELIZ EQH 12 B vhodný pro vytápění podlah?
Ne, tento model je navržen pro nástěnnou montáž a vydává infračervené teplo přímo na objekty a povrchy, nikoli pro zabudování do podlah nebo stropů.

Může být ELIZ EQH 12 B ovládán externím termostatem?
Přestože přístroj obsahuje vestavěný přepínač na laně, externí termostat lze zapojit do obvodu pro automatizaci provozu podle okolních podmínek.
