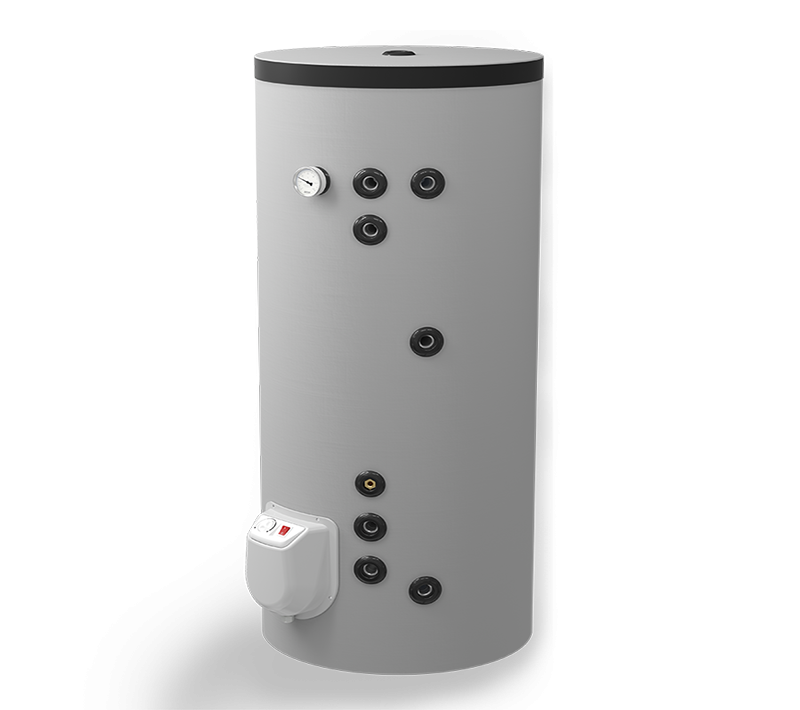

ELIZ EURO 200 S21 | ELZ_3358

Detailní popis produktu

ELIZ EURO 200 S21 se často používá v bytových budovách, malých firmách a vícepodlažních bytových domech, kde je potřeba kompaktní, ale vysokokapacitní řešení pro ohřev vody. Je vhodný pro montáž na zemi a lze jej integrovat do systémů s více zdroji tepla, jako jsou kotle a solární kolektory. Instalatéři obvykle provádějí úkoly, jako je ověření tepelné bilance, zajištění správných připojení médií a kontrola elektrobezpečnostních požadavků. Design jednotky umožňuje efektivní využití místa a zároveň podporuje současný ohřev pomocí elektrického a externího zdroje tepla.

Dvojité výměníky tepla a elektrické topné těleso z něj dělají ideální volbu pro instalace, kde primární zdroj tepla poskytuje jiný systém a elektrické topení slouží jako záloha nebo pomocné zdroje. Systém podporuje až tři tepelná média, což umožňuje flexibilní řízení energie. To z něj dělá výhodnou volbu pro systémy mimo sítě nebo hybridní systémy, kde jsou k dispozici solární a kotlové zdroje tepla spolu s elektrickým ohřevem. Instalatéři by měli zajistit, že systém je správně rozměrován podle potřeby teplé vody budovy a že všechna připojení médií jsou kompatibilní s rozhraními výměníků tepla.

Technické parametry

typ	EURO 200 S21
výkon	3000 W
napětí	230 V
proud	16 A
elektrická ochrana	IP 24
napojení vody	3/4 palce
maximální tlak v nádrži	8 bar
čas ohřevu z 12 na 65 °C	4,7 hodiny
napojení hadice	3/4 palce
povrchová plocha hadice S1	0,89 m²
výkon hadice S1	25 kW
povrchová plocha hadice S2	0,68 m²
výkon hadice S2	18 kW
stěnová montáž	ne
pojistný ventil	ano
hmotnost	81 kg
rozměry produktu	šířka / výška / hloubka: 600 x 1430 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
Kód	ELZ_3358
Značka	ELIZ

Technické parametry definují kompatibilitu systému s různými zdroji tepla a elektrickými konfiguracemi. 3000 W elektrické topné těleso poskytuje rychlý ohřev, když je potřeba, zatímco dva výměníky tepla umožňují současný příjem tepla z jiných zdrojů. Maximální tlak 8 bar zajišťuje bezpečnou funkci v tlakových systémech. IP 24 znamená, že elektrické komponenty jsou chráněny proti prachu a stříkající vodě, což je vhodné pro vnitřní instalaci. Povrchové plochy a výkonové hodnoty výměníků tepla ukazují jejich účinnost při přenosu tepla z externích zdrojů do ukládané vody.

Instalace a připojení

ELIZ EURO 200 S21 je navržen pro montáž na zemi a nelze jej upevnit na stěnu. 3/4 palce závitová připojení pro výměníky tepla i pro vodní přívod musí být ověřena kompatibilitu s existujícími potrubími. Instalatéři by měli zajistit, že systém je vyrovnán a pevně umístěn na stabilní základ, aby se zabránilo vibracím nebo pohybu během provozu. Elektrické napájení vyžaduje výhradní obvod se spínačem 16 A a připojením 230 V. Je zahrnut bezpečnostní vypínač proti přehřátí a termostat umožňuje řízení teploty mezi 7 °C a 75 °C. Běžné chyby při instalaci zahrnují nesprávné směrování médií, nedostatečnou izolaci kolem připojení a neověření uzemnění elektrického systému. Po instalaci by měl být systém otestován na úniky, správný tlak a správnou funkci termostatu a bezpečnostních funkcí.

Kompatibilita a příslušenství

Tato verze je kompatibilní s různými systémy vytápění, včetně plynových a olejových kotlů, tepelných čerpadel a solárních kolektorů. Dva výměníky tepla lze připojit k různým zdrojům zároveň, což umožňuje hybridní strategii vytápění. Pro optimální výkon by měl být systém kombinován s oběhovým čerpadlem a roztažným nádržkem vhodným pro tlak a průtok systému. V standardním balení nejsou zahrnuta žádná další příslušenství, ale instalatéři mohou muset objednat samostatnou řídící jednotku, pokud je potřeba pokročilého monitorování. Jednotka nepotřebuje samostatný stěnový rám, protože je navržena pouze pro montáž na zemi.

Technický popis pro projektanty

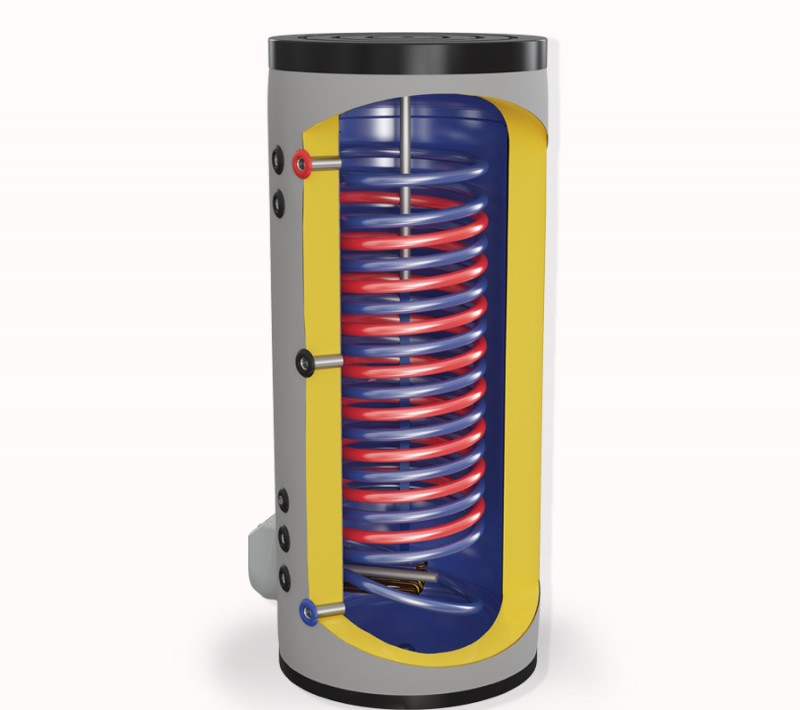

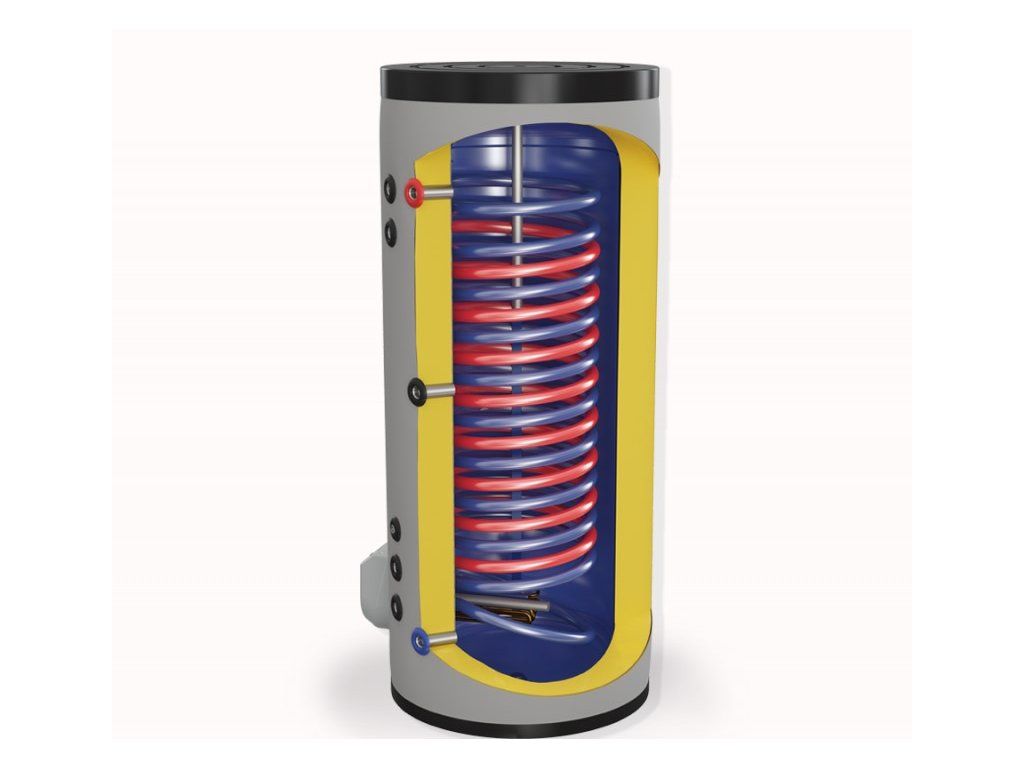

ELIZ EURO 200 S21 pracuje kombinací přímého elektrického ohřevu a nepřímého přenosu tepla prostřednictvím dvou oddělených výměníků tepla. Výměníky tepla jsou vyrobeny z oceli s keramickým povlakem z cirkonia, který odolává usazeninám a korozi. Nádrž je také vyrobena z oceli se stejným ochranným povlakem, což zajišťuje dlouhodobou odolnost. Systém se integruje do větších topných obvodů připojením výměníků tepla k externím zdrojům tepla, jako jsou kotle nebo solární kolektory. Termální účinnost je zvýšena tlustou izolací z polyuretanu, která minimalizuje ztráty tepla a snižuje četnost cyklů opětovného ohřevu. Umístění výměníků tepla a elektrického topného tělesa uvnitř nádrže umožňuje rovnoměrné rozdělení tepla a rychlou reakci na změny poptávky. Trvanlivost systému závisí na pravidelné údržbě anod a integrity keramického povlaku na vnitřních plochách.

Služby a provoz

ELIZ EURO 200 S21 vyžaduje pravidelnou kontrolu stavu anod a vnitřního stavu nádrže, aby byla zajištěna pokračující ochrana proti korozi. Anody jsou obětovací a měly by být vyměněny, jakmile ukazují známky vyčerpání. Termostat a bezpečnostní vypínač by měly být pravidelně testovány, aby bylo potvrzeno, že reagují správně na přehřátí. Izolace systému by měla zůstat neporušená a jakékoliv známky poškození by měly být okamžitě odstraněny, aby byla zachována účinnost. Režim ECO snižuje spotřebu energie tím, že omezuje maximální teplotu na 55 °C, což je pro většinu domácích použití postačující. Indikační světlo na vypínači poskytuje vizuální potvrzení stavu ohřevu. V poskytnutých informacích nejsou uvedena žádná konkrétní období pro servis, ale pětiletá záruka na nádrž ukazuje, že nádrž by měla vydržet výrazně déle než standardní dvouletá záruka na produkt.

Nejčastější otázky

Může být ELIZ EURO 200 S21 připojen zároveň k kotlu a solárnímu systému?
Ano, jednotka má dva výměníky tepla, které lze připojit k odděleným zdrojům tepla zároveň, například k kotlu a solárnímu kolektoru.

Je možné upravit minimální nastavení teploty pro ochranu proti mrazu?
Termostat má minimální nastavení, které zabraňuje mrazu, ale konkrétní hodnota není uvedena. Slouží jako vestavěný mechanismus ochrany proti mrazu.

Jaká je funkce dvou anod zahrnutých do systému?
Dvě anody poskytují dvojitou ochranu proti korozi nádrže, prodlužují její životnost a snižují riziko vnitřního poškození způsobeného chemickou složením vody.

Může být režim ECO používán neustále bez vlivu na dostupnost teplé vody?
Ano, režim ECO omezuje teplotu vody na 55 °C, což je pro většinu domácích aplikací postačující a zároveň snižuje spotřebu energie bez poškození dostupnosti teplé vody.
