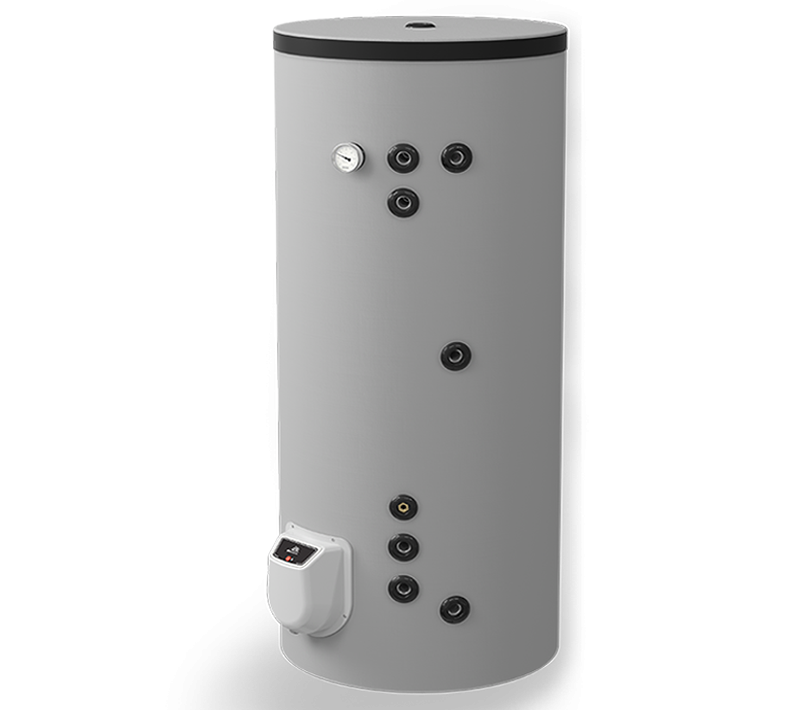

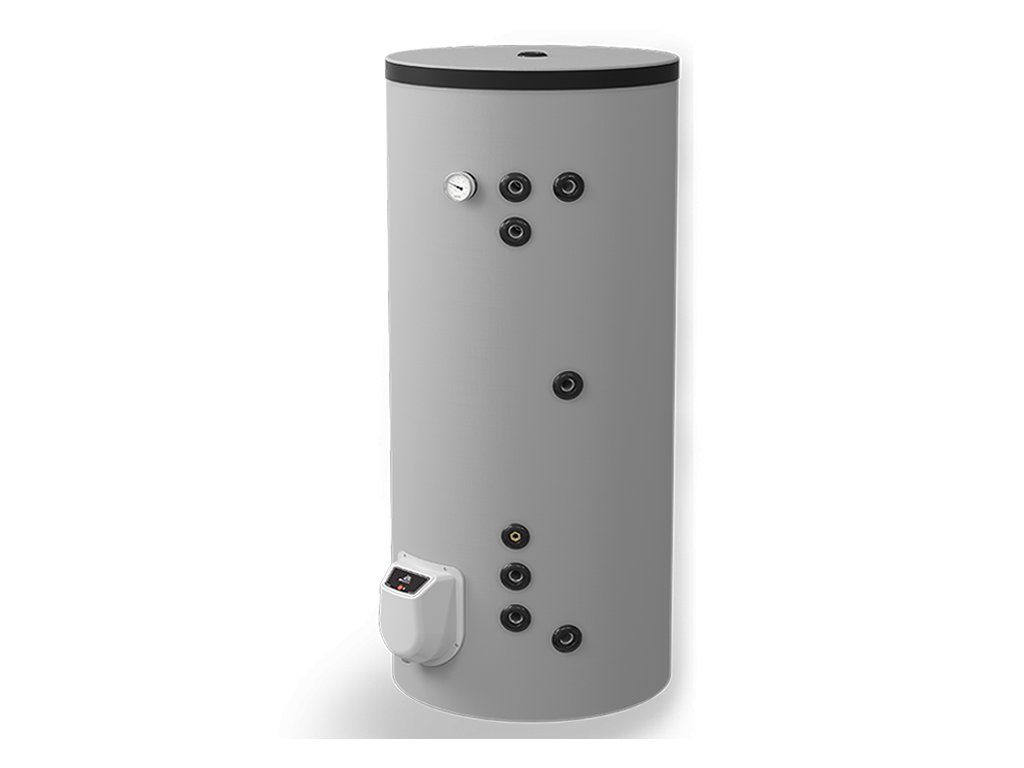

ELIZ EURO 300 S21 | Vertikální zásobník na teplou vodu

Detailní popis produktu

Vertikální zásobníky na teplou vodu se často používají v bytových a malých komerčních prostorách, kde omezené místo vyžaduje svislou instalaci. Tato verze je vhodná pro systémy, které potřebují kombinovat více zdrojů tepla pro ohřev vody, jako je kotel a solární systém. Instalatéři pracující na centrálních topných systémech najdou tento zásobník vhodný pro aplikace, kde je teplá voda potřeba pro domácí použití a kde je zapotřebí elektrická záloha. Zásobník se obvykle instaluje v technických místnostech, v suterénech nebo v užitkových prostorech.

Zásobník ELIZ EURO 300 S21 je navržen pro podlahové upevnění a je zvláště užitečný v prostředích, kde je dostupné svislé místo a omezený horizontální prostor. Je určen pro použití v uzavřených systémech s maximálním tlakem 8 bar a je kompatibilní s různými tepelnými médiy, včetně plynových kotlů, tepelných čerpadel a solárních kolektorů. Zásobník není vhodný pro zavěšení na stěnu a musí být instalován na stabilní, rovnou plochu, aby byla zajištěna bezpečná a efektivní provozní funkce.

Technické parametry

typ	EURO 300 S21
výkon	9000 (3x3000) W
napětí	400 V
ochrana	3x16 A
elektrická ochrana	IP 24
napojení vody	3/4 palce
maximální tlak v nádrži	8 bar
čas ohřevu z 12 do 65 °C	4,7 hodiny
napojení výměníku tepla	3/4 palce
povrch výměníku tepla S1	1,33 m²
výkon výměníku tepla S1	43 kW
povrch výměníku tepla S2	1,07 m²
výkon výměníku tepla S2	28 kW
zavěšení na stěnu	ne
bezpečnostní vypínač	ano
hmotnost	104 kg
rozměry produktu	670 x 1605 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
Kód	ELZ_3359
Značka	ELIZ

Technické parametry jsou základní pro správné rozměření a integraci do systému. Celkový výkon 9000 W umožňuje rychlý ohřev při použití elektrického prvku. Povrchy výměníků tepla (S1: 1,33 m², S2: 1,07 m²) určují účinnost přenosu tepla a kompatibilitu s externími zdroji tepla. Zásobník podporuje napájení třífázovým proudem 400 V a vyžaduje obvod 3×16 A. Klasifikace IP24 zajišťuje ochranu proti pevným předmětům a stříkající vodě, což ho činí vhodným pro vnitřní instalaci. Zásobník je určen pro maximální provozní tlak 8 bar, který je třeba zohlednit při návrhu systému a regulaci tlaku.

Instalace a napojení

Instalace zásobníku ELIZ EURO 300 S21 zahrnuje upevnění jednotky na rovné, zatěžovatelné ploše. Zásobník má závitová napojení 3/4 palce pro vodu i pro médium výměníku tepla. Před napojením zkontrolujte, že tlak vstupní vody nepřesahuje 8 bar a že elektrické napájení odpovídá požadavku 3×16 A. Vstupy výměníku tepla by měly být připojeny k příslušným zdrojům tepla pomocí kompatibilních potrubí a ventilů. Ujistěte se, že elektrické napájení je správně uzemněno a že kryt s klasifikací IP24 je nepoškozen. Je zahrnut bezpečnostní vypínač pro nouzové vypnutí. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění jednotky a špatné zarovnání napojení výměníku tepla. Vždy postupujte podle pokynů výrobce pro správné umístění a upevnění.

Kompatibilita a příslušenství

Zásobník je kompatibilní s různými zdroji tepla, včetně plynových kotlů, tepelných čerpadel a solárních kolektorů. Může být integrován do systémů se dvěma samostatnými topnými okruhy, což umožňuje současnou nebo postupnou využití výměníků tepla. Další komponenty, jako jsou pojistné ventily, expanzní nádoby a teplotní senzory, mohou být potřeba v závislosti na konfiguraci systému. S zásobníkem nejsou zahrnuta žádná konkrétní příslušenství. Jednotka je dodávána s kovovým pojistným ventilem a stěnovým hákem pro podporu během instalace. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický popis pro projektanty

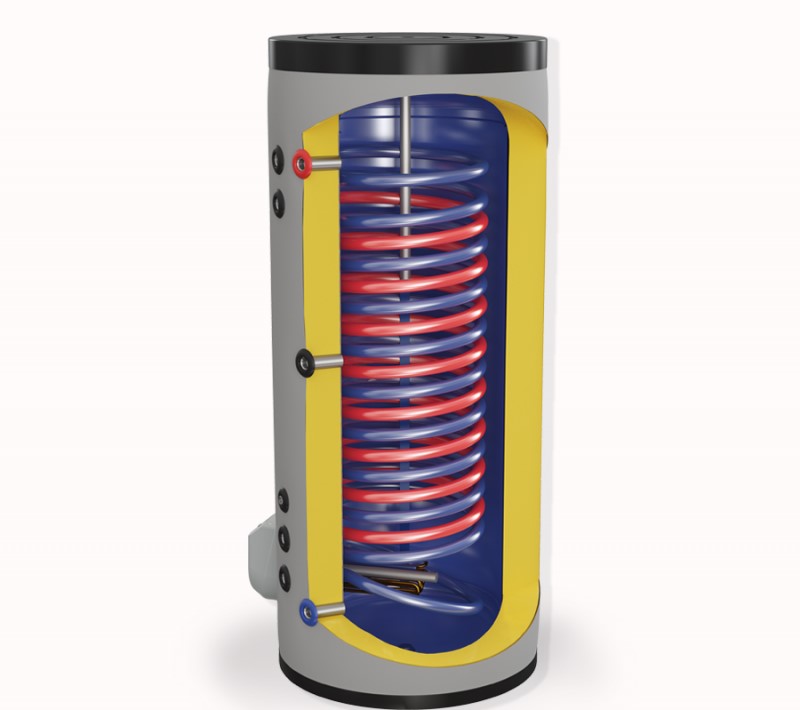

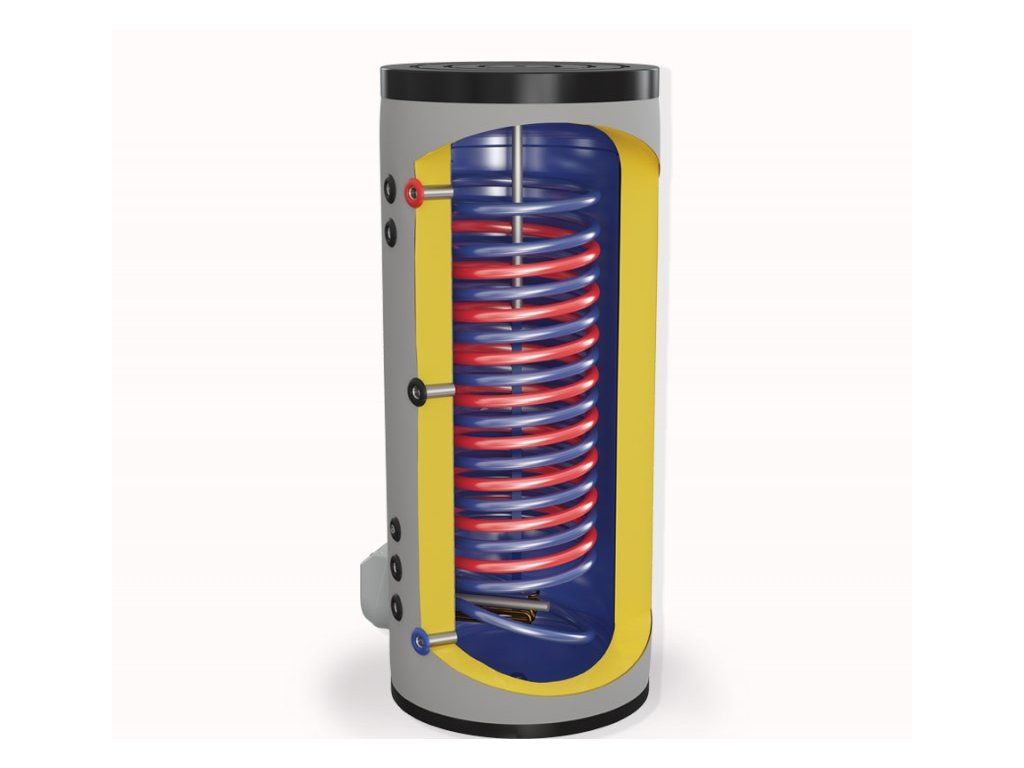

Zásobník ELIZ EURO 300 S21 pracuje tak, že přenáší teplo z dvou externích zdrojů prostřednictvím dvou samostatných výměníků tepla do vody uložené v izolované ocelové nádrži. Výměníky tepla jsou vyrobeny z oceli a pokryty zirkónovou glazurou, aby odolávaly korozi a usazeninám. Elektrický topný prvek poskytuje pomocný ohřev, když jsou externí zdroje nedostupné. Nádrž je chráněna i dvěma magnézními anodami, které výrazně prodlužují její životnost tím, že zabraňují vnitřní korozi. Zásobník se integruje do uzavřených systémů s maximálním tlakem 8 bar a vyžaduje stabilní elektrické napájení pro elektrický prvek. Izolace je vyrobena z vysokohustotního polyuretanu bez CFC, což snižuje tepelné ztráty a zvyšuje energetickou účinnost. Termostat umožňuje nastavení teploty mezi 7 °C a 75 °C, s režimem ECO, který omezuje maximální teplotu na 55 °C pro snížení spotřeby energie. Účinnost systému je ovlivněna stavem výměníků tepla, kvalitou izolace a přesností nastavení termostatu.

Údržba a provoz

Údržba zásobníku ELIZ EURO 300 S21 zahrnuje pravidelnou kontrolu anod a výměníků tepla na známky koroze nebo zablokování. Elektrický prvek by měl být kontrolován na správnou funkci a integritu izolace. Termostat a bezpečnostní vypínač by měly být pravidelně testovány, aby byly zajištěny správné funkce. Zásobník nepožaduje plánované intervaly údržby mimo běžné vizuální kontroly. V případě neobvyklého hluku nebo snížené výkonnosti by měl být systém prozkoumán na úniky, zablokování nebo elektrické chyby. Zásobník je vybaven funkcí ochrany proti mrazu, která zabraňuje poškození mrazem tím, že udržuje minimální teplotu. Výrobce poskytuje 5letou záruku na nádrž a 2letou záruku na celý produkt, která pokrývá vady materiálu a výroby.

Nejčastější otázky

Může být zásobník připojen k kotlu i solárnímu systému současně?
Ano, zásobník má dva samostatné výměníky tepla, které lze připojit k dvěma různým zdrojům tepla, jako je kotel a solární kolektor, což umožňuje současnou nebo postupnou výměnu tepla.

Je možné provozovat zásobník pouze pomocí elektrického prvku?
Ano, zásobník obsahuje elektrický prvek o výkonu 9000 W, který lze použít samostatně od výměníků tepla pro situace, kdy jsou externí zdroje tepla nedostupné nebo během špičkové poptávky.

Jaká je funkce režimu ECO na termostatu?
Režim ECO omezuje maximální teplotu vody na 55 °C, aby se snížila spotřeba energie a minimalizovaly se tepelné ztráty, přičemž zároveň poskytuje dostatečnou množství teplé vody pro většinu domácích aplikací.

Jak funguje funkce ochrany proti mrazu?
Termostat zásobníku je nastaven tak, aby udržoval minimální teplotu, aby zabránil zamrznutí v nádrži a potrubí, čímž zajišťuje pokračující provoz i za chladných podmínek.

Dokumenty ke stažení

• Technická dokumentace (PDF)
