Euroster Q1 TX

Detailní popis produktu

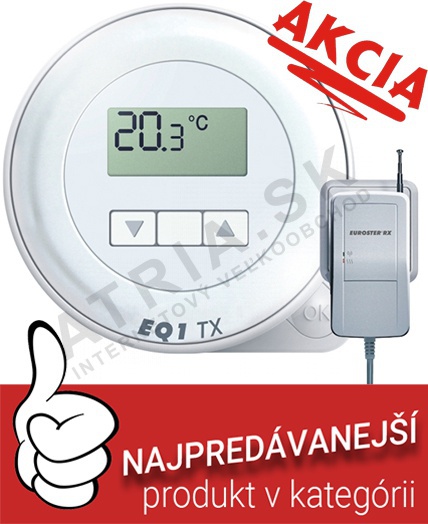

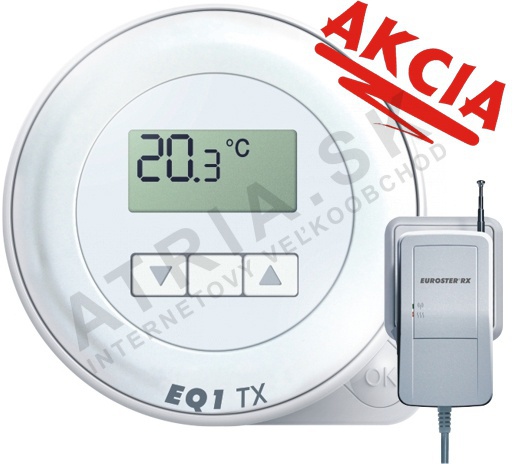

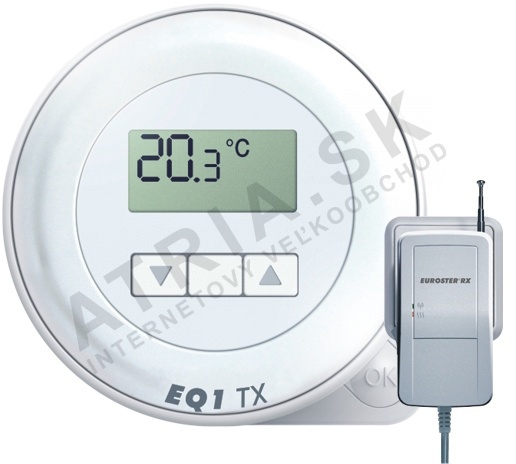

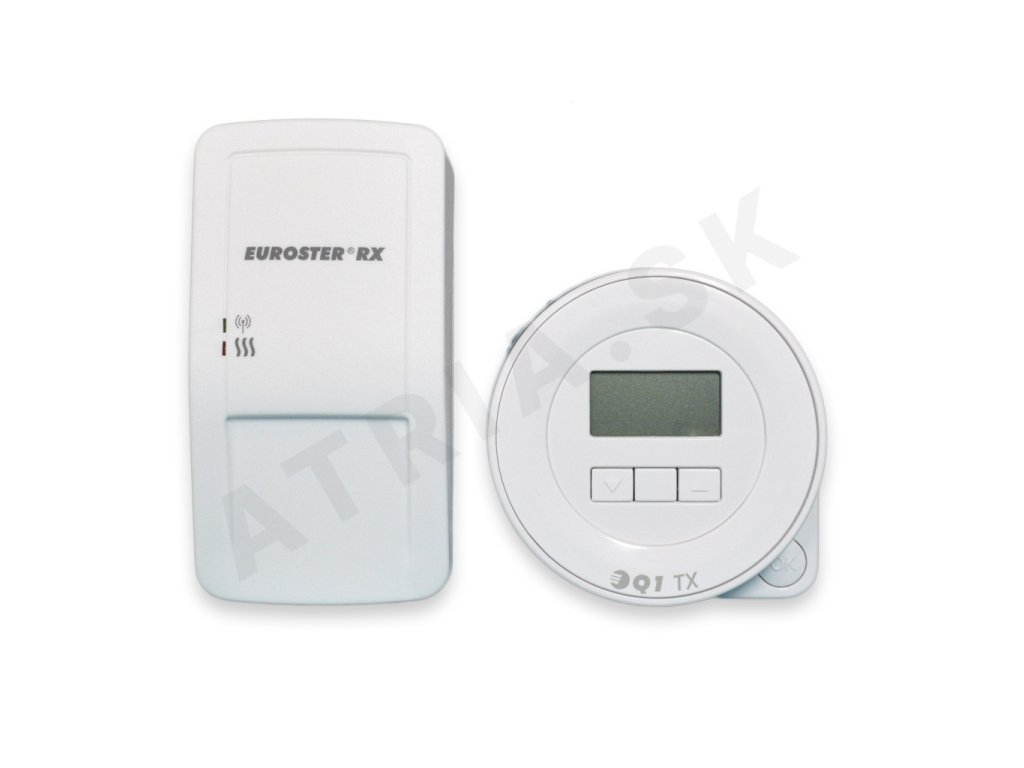

Bezdrátový termostat Euroster Q1 TX se často používá v obytných a komerčních budovách pro řízení otopných a chladicích soustav. Je vhodný pro aplikace, kde je potřeba jednoduché, ale efektivní řešení pro řízení teploty bez nutnosti složitého připojení. Soustava se skládá z vysílače napájeného baterií a přijímače připojeného k otopnému nebo chladicímu zařízení. Vysílač je montován na stěnu a uživatel jej programuje pro přepínání mezi dvěma teplotními nastaveními v určených časech. Přijímač se obvykle instaluje u řízeného zařízení a poskytuje potřebnou funkci přepínání. Tato konfigurace je ideální pro modernizaci stávajících systémů nebo pro instalace, kde je vedení vodičů nepříliš praktické.

Montéry pracující s Euroster Q1 TX by měli být obeznámeni s základními elektrickými připojeními a principy bezdrátové komunikace. Soustava je navržena pro použití v prostředí s okolní teplotou mezi 0°C a 45°C. Vysílač je určen pro provoz v teplotním rozsahu +5°C až +35°C. Soustava není určena pro použití v prostředí s vysokou vlhkostí nebo korozi. Maximální bezdrátový dosah je až 30m uvnitř budov, což je pro většinu běžných instalací dostačující. Přijímač musí být připojen k napájení 230V AC a je schopen přepínat zátěže až 5A při 230V AC. Vysílač je napájen dvěma bateriemi typu AA, které nejsou součástí balení.

Technické parametry

EAN	5903240978021
Rozměry balení (mm)	110/210/110
Typ termostatu	bezdrátový
Napájení	baterie
Programování	denní program
Hmotnost	0,5 kg
Kód	EUROSTER Q1 TX
Značka	EUROSTER

Technické parametry Euroster Q1 TX definují jeho provozní limity a kompatibilitu s různými systémy. Vysílač pracuje na 3V z dvou baterií typu AA a podporuje rozsah nastavení teploty +5°C až +35°C s rozlišením 0,1°C. Přijímač je připojen k napájení 230V AC a dokáže přepínat zátěže až 5A. Maximální bezdrátový dosah 30m je vhodný pro většinu vnitřních aplikací. Soustava podporuje denní programovací plán s jedním automatickým změnou teploty a umožňuje dočasné ruční úpravy. Tyto parametry jsou zásadní pro určení vhodnosti termostatu pro konkrétní instalaci a pro zajištění kompatibility s řízeným zařízením.

Instalace a připojení

Instalace Euroster Q1 TX zahrnuje montáž vysílače na vhodnou stěnovou plochu a připojení přijímače k řízenému zařízení a elektrické síti. Vysílač by měl být instalován v místě, které představuje skutečnou teplotu místnosti a je chráněno před přímými zdroji tepla nebo prouděním. Přijímač musí být připojen k napájení 230V AC pomocí běžné zásuvky nebo přímo přivedeným napájením, v závislosti na požadavcích instalace. Přijímač se také připojuje k otopnému nebo chladicímu zařízení přes příslušné přepínací kontakty. Vysílač a přijímač komunikují bezdrátově, takže mezi nimi není potřeba žádné další vedení.

Při instalaci je důležité ověřit, že přijímač je správně připojen k elektrické síti a že přepínací kontakty jsou správně připojeny k řízenému zařízení. Vysílač by měl být programován podle požadavků uživatele, aby časování a teplotní nastavení odpovídalo plánovanému provozu. Běžné chyby při instalaci zahrnují nesprávné umístění vysílače, což může ovlivnit měření teploty, a nesprávné připojení přijímače k řízenému zařízení, což může zabránit správné funkci systému. Je také důležité zajistit, že baterie ve vysílači jsou správně vložené a že přijímač je pevně upevněn, aby nedošlo k nechtěnému odpojení.

Kompatibilita a příslušenství

Euroster Q1 TX je kompatibilní s širokou škálou otopných a chladicích systémů pracujících na 230V AC a které lze řídit přepínacím signálem. Je vhodný pro použití s elektrickými topidly, ventilátory a jinými podobnými zařízeními, která vyžadují zapínání a vypínání. Soustava není kompatibilní s modulačními nebo proporcionálními systémy, které vyžadují spojitý signál. Vysílač a přijímač jsou součástí standardního balení, ale baterie nejsou součástí a musí být zakoupeny zvlášť. Přijímač obsahuje vestavěnou zásuvku pro připojení k elektrické síti, což zjednodušuje instalaci v některých případech. Pro základní provoz nejsou potřeba žádná další příslušenství, ale montéry mohou být nuceni poskytnout montážní materiál nebo elektrické komponenty v závislosti na konkrétních požadavcích instalace.

Technický pozadí pro projektanty

Euroster Q1 TX pracuje na principu bezdrátové komunikace, kde vysílač odesílá řídicí signál k přijímači pomocí rádiových vln. Přijímač pak využívá tento signál k zapnutí nebo vypnutí připojeného zařízení. Vysílač je napájen dvěma bateriemi typu AA, které poskytují stabilní 3V pro interní elektroniku. Přijímač je připojen k napájení 230V AC a obsahuje relé, které dokáže přepínat zátěže až 5A. Soustava je navržena tak, aby se dala integrovat do stávajících otopných a chladicích systémů bez nutnosti hlubokých úprav. Použití bezdrátové komunikační soustavy eliminuje potřebu dalšího vedení, což je ideální pro modernizaci starších instalací nebo pro budovy, kde vedení vodičů není praktické.

Výkon systému je ovlivněn několika faktory, včetně kvality baterií ve vysílači, vzdálenosti mezi vysílačem a přijímačem a přítomnosti překážek, které mohou omezit bezdrátový signál. Použití kvalitních baterií zajišťuje delší provozní život a spolehlivější výkon. Soustava je navržena pro použití v prostředí s okolní teplotou mezi 0°C a 45°C, což je vhodné pro většinu vnitřních aplikací. Maximální bezdrátový dosah 30m je pro většinu běžných instalací dostačující, ale výkon může být ovlivněn konstrukcí budovy a jinými prostředími.

Služba a provoz

Euroster Q1 TX vyžaduje minimální údržbu během normálního provozu. Vysílač je napájen bateriemi, které je třeba vyměnit, když se na displeji objeví indikace nízkého stavu baterie. Přijímač nevyžaduje žádnou pravidelnou údržbu, protože je připojen k elektrické síti a nemá žádné pohyblivé části. Během provozu je důležité zkontrolovat, že vysílač funguje správně a že programované časy a teploty jsou dodržovány podle očekávání. Pokud systém nereaguje správně, prvním krokem je zkontrolovat stav baterie ve vysílači a zajistit, že přijímač je správně připojen k elektrické síti a k řízenému zařízení.

Montéry by měli také zkontrolovat, zda bezdrátový signál mezi vysílačem a přijímačem není blokován žádnými překážkami nebo zdroji rušení. Pokud systém nefunguje správně, vysílač a přijímač by měly být resetovány na výchozí nastavení a znovu programovány podle požadavků uživatele. Soustava nevyžaduje žádné plánované servisní intervaly, protože je navržena pro dlouhodobý provoz s minimální údržbou. Doporučuje se však pravidelně kontrolovat systém, aby bylo zajištěno, že funguje správně a že nejsou žádné známky opotřebení nebo poškození.

Nejčastější otázky

Lze Euroster Q1 TX použít s 24V otopným systémem?
Ne, přijímač je navržen pro provoz na 230V AC a nemůže být použit s 24V systémy. Bude potřeba zvláštní zařízení pro převod napětí.

Je možné ručně upravit nastavení hystereze?
Ano, hystereze lze nastavit mezi 0,5°C a 5°C podle konkrétní aplikace a požadavků systému.

Lze během provozu měnit teplotní nastavení ručně?
Ano, teplotu lze kdykoliv ručně upravit a změna zůstane v platnosti, dokud nedojde k dalšímu programovanému časovému změně.

Jak dlouho vydrží baterie ve vysílači?
Doba života baterie závisí na využití, ale vysílač je navržen pro dlouhodobý provoz s pravidelnou výměnou baterií, když se objeví indikace nízkého stavu baterie.
