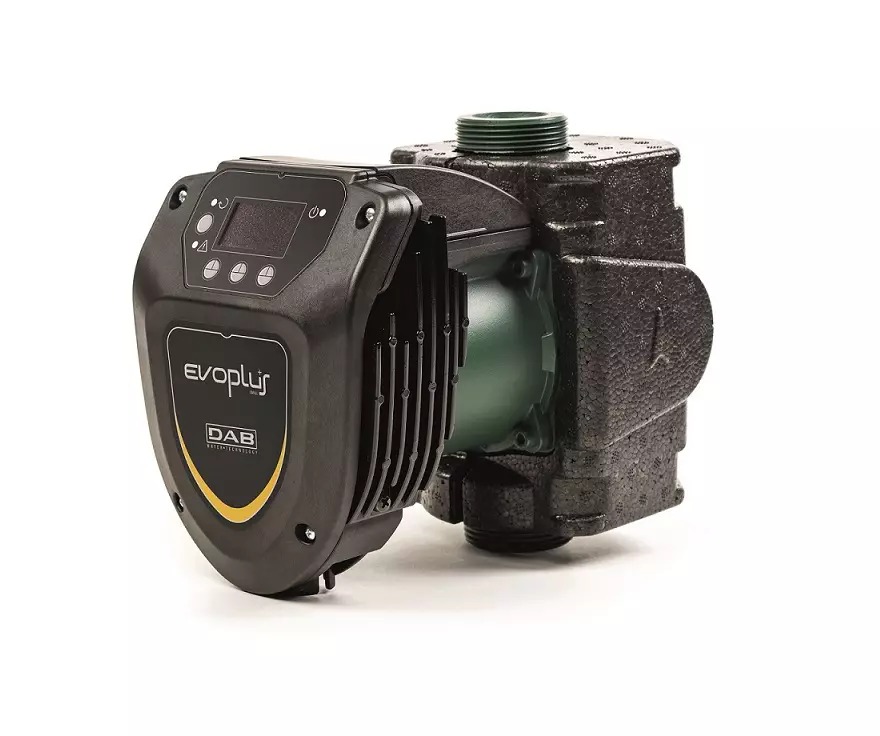

EVOPLUS B 40/220.32 M Elektronické oběhové čerpadlo pro malé otopné a klimatizační systémy - s lemováním

Detailní popis produktu

EVOPLUS B 40/220.32 M se často používá v malých bytových a komerčních otopných systémech, včetně podlahového vytápění a domků s rozdílnými úrovněmi. Podporuje systémy s proměnlivými zátěžemi tím, že přizpůsobuje své výkony hydraulickým změnám. Montéři obvykle zajišťují správné umístění čerpadla, ověřují zarovnání potrubí a zajišťují elektrokompatibilitu s řídicími systémy.

Tento model je ideální pro instalace, kde je důležitá energetická účinnost a přesné řízení. Integruje se dobře s termostaty a systémy pro správu budov, což umožňuje automatický provoz podle reálných podmínek. Čerpadlo je vhodné pro prostředí s kolísajícími teplotami a kapalinami podobnými vodě, jako jsou glykolové směsi s koncentrací až 30 %.

Technické parametry

Jmenovitý průtok (DN 32) definuje standardní rozměr lemované přípojky, zatímco jmenovitý tlak (PN 6/PN 10) určuje maximální povolený pracovní tlak systému. Tyto parametry jsou klíčové pro výběr správné velikosti čerpadla a zajištění kompatibility s potrubím a příslušenstvím.

Instalace a připojení

Instalujte čerpadlo s motorem ve vodorovné poloze, aby byla zajištěna správná funkce. Lemovalé připojení vyžaduje lemování DN 32 s klasifikací PN 6 nebo PN 10. Před utažením se ujistěte, že povrchy lemování jsou čisté a zarovnané. Použijte vhodné těsnění kompatibilní s provozní teplotou (-10°C až +110°C), aby byly zabráněny úniky.

Běžné chyby při instalaci zahrnují nesprávné zarovnání lemování, nesprávné utažení šroubů a nesprávné uzemnění. Vždy zkontrolujte napájení (1x230 V/50/60 Hz) a potvrďte, že motor je chráněn proti prachu a vlhkosti (IP44). Vyhněte se instalaci čerpadla v blízkosti zdrojů vibrací nebo tepla přesahující maximální povolenou teplotu.

Kompatibilita a příslušenství

EVOPLUS B 40/220.32 M je kompatibilní s řídicími systémy, které podporují frekvenční modulaci. Lze jej integrovat s termostaty, místními ovladači a systémy pro automatizaci budov. Pro kompletní instalaci mohou být potřeba další komponenty, jako jsou izolační kohoutky, tlakoměry a průtokoměry. Ujistěte se, že všechna příslušenství vyhovuje požadavkům systému na tlak a teplotu.

Technický pozadí pro projektanty

Čerpadlo pracuje pomocí synchronního motoru s trvalými magnety řízeného frekvenčním měničem. To umožňuje přesné nastavení otáček motoru v reakci na hydraulické změny v systému. Motor je vyroben z materiálů odolných korozi a opotřebení, což zajišťuje dlouhodobou spolehlivost v agresivních prostředích. Návrh systému by měl zahrnovat vlastnosti kapaliny, jako je viskozita a chemická neutrality, aby byla zajištěna optimální výkonnost.

Integrace čerpadla do systému závisí na rozložení potrubí, poloze řídicích zařízení a celkovém hydraulickém vyvážení. Správné rozměření čerpadla zajišťuje, že bude schopno zvládnout požadovaný průtok a tlak bez nadměrné spotřeby energie. Rozsah provozu (2 až 12 m³/h) a maximální výška (11 m) jsou klíčové faktory při určování vhodnosti čerpadla pro konkrétní aplikaci.

Služby a provoz

Pravidelné údržby zahrnují vizuální kontroly na úniky, kontroly utažení šroubů lemování a ověření integrity elektrických spojení. V technických datech nejsou uvedena žádná plánovaná období údržby, ale jakékoliv známky abnormálního hluku, vibrací nebo snížené výkonnosti by měly vést k dalšímu vyšetření. Ujistěte se, že čerpadlo není provozováno nad maximálním tlakem (16 bar), aby byla zabráněna mechanická zátěž a potenciální selhání.

Nejčastější otázky

Může EVOPLUS B 40/220.32 M pracovat s glykolovými kapalinami?
Ano, pokud koncentrace glykolu nepřesahuje 30 %. Čerpadlo je navrženo pro kapaliny s vlastnostmi podobnými vodě.

Je možné připojit čerpadlo k regulátoru proměnného výkonu?
Ano, čerpadlo je kompatibilní s frekvenčními měniči pro řízení výkonu. Ujistěte se, že regulátor odpovídá specifikacím napětí a frekvence (1x230 V/50/60 Hz).

Jaký je maximální povolený pracovní tlak?
Maximální pracovní tlak je 16 bar. Překročení může vést k mechanickému selhání nebo poškození těsnění.

Může být čerpadlo instalováno svisle?
Ne, čerpadlo musí být instalováno s motorem ve vodorovné poloze, aby byla zajištěna správná funkce a trvanlivost.
