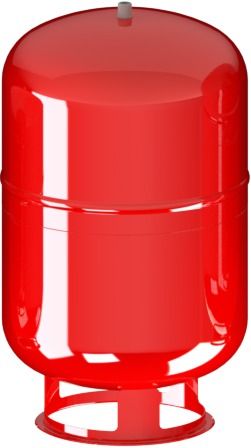

Rozpěrný nádrž Cimm ERE CE 150 L

Detailní popis produktu

Rozpěrné nádrže jsou zásadní komponenty v uzavřených otopných soustavách, kde je třeba akumulovat tepelné rozpětí vody. Často se instalují v bytových, obchodních a průmyslových budovách s hydronickými otopnými soustavami. Rozpěrný nádrž Cimm ERE CE 150 L je vhodný pro systémy se středním požadavkem na rozpětí, jako jsou systémy s otopnými tělesy, podlahovým vytápěním nebo tepelnými čerpadly. Zajišťuje stabilitu tlaku a zabrání poškození soustavných komponent přeplněním. Montéry musí zajistit správné rozměření a umístění, aby byla zajištěna účinnost a bezpečnost soustavy.

Při instalaci se nádrž obvykle montuje na stěnu v blízkosti kotlové nebo čerpací jednotky. Připojuje se k soustavě pomocí výhradní trubky a přednastavený tlak musí být nastaven tak, aby odpovídal provoznímu tlaku soustavy. Umístění nádrže by mělo umožňovat snadný přístup pro údržbu a kontrolu. Je důležité se vyhnout umístění nádrže v oblastech s extrémními teplotami nebo přímým slunečním paprsky, protože to může ovlivnit její výkon a trvanlivost.

Technické parametry

Výška	970 mm
Číslo položky	820150
Název/kapacita	ERE CE 150 L
Průměr	510 mm
Thread připojení	M 3/4 palce G
Provozní tlak	1,5 bar
Maximální přetlak	6,0 bar
Provozní teplota	-10+100 °C
Barva	Bílá
EAN	8033003527603
Kód	820150
Značka	Cimm

Kapacita 150 L nádrže Cimm ERE CE 150 L z ní činí vhodnou pro systémy se středním objemem rozpětí. Provozní tlak 1,5 bar zajišťuje kompatibilitu se standardními otopnými soustavami, zatímco maximální přetlak 6,0 bar poskytuje bezpečnostní rezervu. Rozsah pracovních teplot nádrže od -10 do +100 °C umožňuje její funkčnost v různých klimatických podmínkách a systémových konfiguracích. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby bylo zajištěno, že nádrž dokáže zvládnout tepelné rozpětí systému bez překročení svých tlakových limitů.

Instalace a připojení

Rozpěrný nádrž Cimm ERE CE 150 L se připojuje pomocí M 3/4 palce G závitu, což je standardní připojení pro mnoho evropských otopných soustav. Montéři by měli zajistit, že připojení je čisté a bez nečistot, před zatížením šroubů. K zajištění připojení by měl být použit šroubovák, aby nedošlo k přetížení, které by mohlo poškodit závit. Je důležité ověřit, že nádrž je instalována ve svislé poloze, aby byla zajištěna správná funkce vnitřního membránového systému. Běžné chyby instalace zahrnují nesprávnou orientaci, nesprávné nastavení přednastaveného tlaku a nedbalost při izolaci nádrže během kontroly tlaku soustavy. Vždy se obracejte na pokyny výrobce pro konkrétní pokyny k instalaci.

Kompatibilita a příslušenství

Rozpěrný nádrž Cimm ERE CE 150 L je kompatibilní se většinou standardních otopných soustav, které využívají vodu jako tepelné médium. Obvykle se používá spolu s pojistným ventilem a tlakoměrem k monitorování tlaku soustavy. Další příslušenství, jako jsou montážní závěsy nebo izolace, mohou být potřeba v závislosti na prostředí instalace. I když nejsou uvedeny konkrétní související produkty, montéři by měli zajistit, že všechny soustavné komponenty jsou kompatibilní s parametry nádrže, aby se zabránilo problémům s výkonem nebo předčasnému poškození.

Technický pozadí pro projektanty

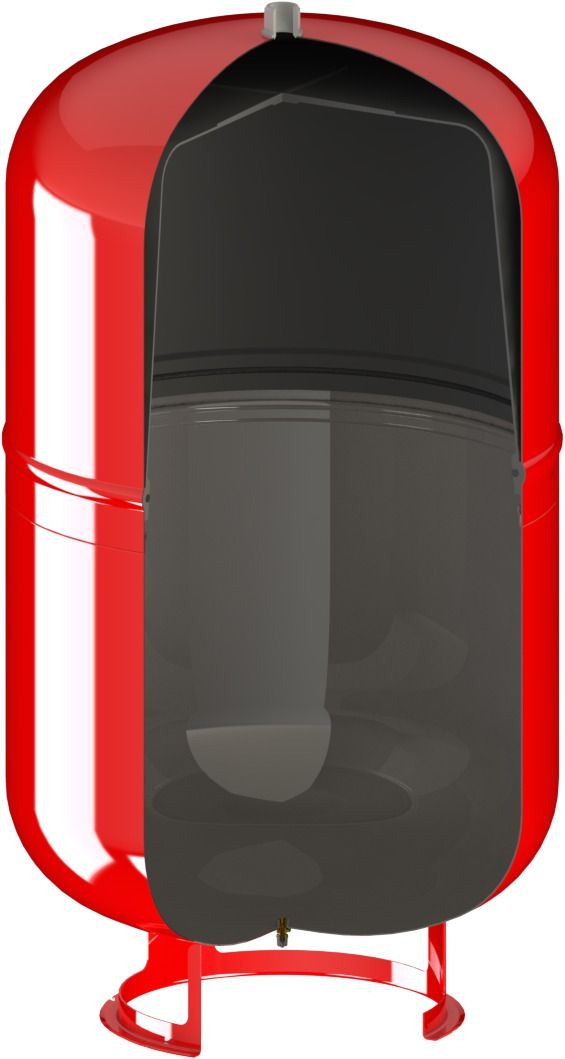

Rozpěrný nádrž Cimm ERE CE 150 L pracuje na principu uzavřené rozpěrné nádrže s pružnou membránou, která odděluje oddělení vzduchu a vody. Při zahřátí soustavy se voda rozpíná a stlačuje vzduch v nádrži, což udržuje stabilní tlak. Nádrž je vyrobena z odolných materiálů, které dokáží vydržet provozní podmínky uvedené v technických parametrech. Bílá barva označuje standardní povrchovou úpravu, která poskytuje ochranu proti korozi. Integrace nádrže do soustavy závisí na objemu rozpětí a tlakových požadavcích soustavy. Faktory, které ovlivňují trvanlivost a účinnost nádrže, zahrnují kvalitu instalace, provozní podmínky soustavy a četnost kontrol údržby.

Údržba a provoz

Pravidelná kontrola nádrže Cimm ERE CE 150 L je doporučena, aby bylo zajištěno, že funguje správně. To zahrnuje kontrolu přednastaveného tlaku a ověření, že nádrž není přeplněná nebo poškozená. Pokud nádrž ukazuje známky úniku nebo výrazných tlakových kolisací, měla by být okamžitě vyměněna. V technických datech nejsou uvedena konkrétní intervaly údržby, proto je vhodné sledovat doporučení výrobce pro údržbu. Během provozu by měla být nádrž monitorována na jakékoliv změny výkonu, které by mohly naznačovat potřebu údržby nebo výměny.

Nejčastější otázky

Může být nádrž Cimm ERE CE 150 L připojena k soustavě s pojistným ventilem?
Ano, nádrž může být připojena k soustavě s pojistným ventilem. Ventil by měl být rozměřen a nastaven podle maximálního tlaku soustavy, aby byla zajištěna bezpečná funkce.

Je nádrž Cimm ERE CE 150 L vhodná pro použití v soustavě s tepelným čerpadlem?
Ano, nádrž je vhodná pro použití v soustavách s tepelnými čerpadly, pokud objem rozpětí a tlakové požadavky soustavy odpovídají specifikacím nádrže.

Může být nádrž Cimm ERE CE 150 L instalována v vodorovné poloze?
Ne, nádrž musí být instalována ve svislé poloze, aby byla zajištěna správná funkce vnitřní membrány a aby se zabránilo nerovnoměrnému rozdělení tlaku.

Co se má udělat, pokud je přednastavený tlak nesprávný?
Pokud je přednastavený tlak nesprávný, měl by být upraven pomocí tlakoměru a vhodného čerpadla nebo ventilu. Tlak by měl být nastaven tak, aby odpovídal provoznímu tlaku soustavy, jak je uvedeno v pokynech výrobce.
