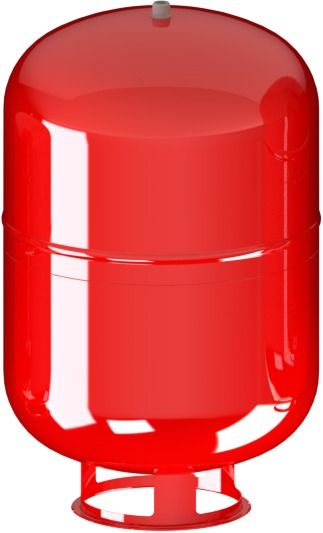

Rozpěrný nádrž Cimm ERE CE 250 L

Detailní popis produktu

Rozpěrné nádrže jsou základními komponenty uzavřených otopných soustav, které kompenzují tepelné roztažnosti vody. Pomáhají udržovat stabilní tlak a zabrání poškození soustavy. Rozpěrný nádrž Cimm ERE CE 250 L je vhodný pro bytové i komerční otopné instalace, kde je vyžadována vysoká kapacita pro tepelnou roztažnost. Často se používá v centrálních otopných soustavách s kotli, tepelnými čerpadly nebo solárními systémy. Montéři a servisní technici by měli zohlednit rozměry nádrže a typ připojení při jejím integrování do soustavy.

Správné rozměření rozpěrné nádrže je klíčové pro zajištění toho, že bude schopna zvládnout tepelnou roztažnost soustavy. Nádrž musí být instalována v místě, které umožňuje snadný přístup k údržbě a kontrole. Měla by být umístěna co nejblíže k kotli nebo zdroji tepla, aby byly minimalizovány tlakové kolísání. Nádrž musí být připojena k soustavě pomocí specifikovaného závitu a zkontrolována na správné orientaci a těsnost, aby se zabránilo únikům.

Technické parametry

Výška	1230 mm
Číslo artikulu	820250
Název/kapacita	ERE CE 250 L
Průměr	590 mm
Závit připojení	M 1" G
Prováděcí tlak	1,5 bar
Maximální přetlak	6,0 bar
Prováděcí teplota	-10+100 °C
Barva	červená
EAN	8033003527627
Kód	820250
Značka	Cimm

Technické parametry nádrže Cimm ERE CE 250 L určují její vhodnost pro konkrétní otopné soustavy. Rozsah provozního tlaku (1,5 až 6,0 bar) a teploty (-10 až 100 °C) jsou důležité pro zajištění kompatibility s provozními podmínkami soustavy. Kapacita 250 L je vhodná pro větší systémy, kde je očekávána výrazná tepelná roztažnost. Připojení M 1″ G umožňuje bezpečné integrování do potrubí soustavy.

Instalace a připojení

Rozpěrný nádrž Cimm ERE CE 250 L by měl být instalován v stabilním a přístupném místě, kde může být snadno kontrolován a údržbě podroben. Připojení M 1″ G vyžaduje odpovídající závit v potrubí soustavy. Před instalací by měl být nádrž zkontrolován na viditelné poškození a zároveň by měl být ověřen správný provoz pojistného ventilu. Nádrž by měla být připojena vhodným potrubím s příslušným závitem a těsněná těsnícím prostředkem pro zamezení úniků. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné těsnění a nekontrolu pojistného ventilu před uvedením do provozu.

Kompatibilita a příslušenství

Rozpěrný nádrž Cimm ERE CE 250 L je kompatibilní se standardními otopnými soustavami, které používají vodu jako tepelné médium. Může být integrován s kotli, tepelnými čerpadly a solárními systémy. Při instalaci nádrže je důležité zajistit, že pojistný ventil a bezpečnostní zařízení soustavy jsou správně rozměřené a umístěné. Další komponenty, jako jsou tlakové manometry, teplotní senzory a izolační ventily, mohou být potřeba pro plnou funkčnost soustavy. Pro tento model nejsou uvedeny konkrétní příslušenství.

Technický pozadí pro projektanty

Rozpěrný nádrž Cimm ERE CE 250 L pracuje na principu uzavřené rozpěrné nádrže, kde vzduchová komora se stlačuje a rozšiřuje, aby kompenzovala změny objemu vody způsobené teplotními kolísáními. Nádrž je vyrobena z odolných materiálů, které vydrží provozní tlaky a teploty uvedené v technických specifikacích. Vnitřní membrána nebo náplň odděluje vzduchovou a vodní komoru, aby se zabránilo smíšení a udržovala se tlaková stabilita. Výkon nádrže je ovlivněn provozními podmínkami soustavy, včetně rychosti tepelné roztažnosti a přítomnosti vzduchu v systému. Správné integrování do soustavy zajišťuje dlouhodobou účinnost a životnost.

Údržba a provoz

Rozpěrný nádrž Cimm ERE CE 250 L vyžaduje pravidelnou kontrolu, aby byl zajištěn jeho správný provoz. Pojistný ventil by měl být zkontrolován na úniky a správnou funkci. Tlak v nádrži by měl být sledován, aby zůstával v rámci specifikovaného rozsahu. Pokud nádrž neudržuje tlak nebo ukazuje známky úniku, měla by být odpojena a zkontrolována na poškození. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, proto by měla být prováděna podle technického listu výrobce.

Nejčastější otázky

Může být nádrž Cimm ERE CE 250 L připojen k solárnímu systému?
Ano, nádrž může být integrována do solárního systému, pokud jsou provozní tlak a teplota systému v rámci specifikací nádrže.

Jaký je maximální tlak, který nádrž Cimm ERE CE 250 L vydrží?
Nádrž má maximální tlak 6,0 bar a nesmí být provozována nad tímto limitem, aby se zabránilo poškození.

Je nádrž Cimm ERE CE 250 L vhodná pro systémy s glykolem?
Podle technického listu výrobce je nádrž navržena pro použití s vodou jako tepelným médiem. Kompatibilita s glykolem by měla být ověřena zvlášť.

Co by mělo být zkontrolováno před instalací nádrže Cimm ERE CE 250 L?
Před instalací by měl být nádrž zkontrolován na poškození, funkce pojistného ventilu by měla být ověřena a závit připojení by měl být zkontrolován na kompatibilitu s potrubím soustavy.
