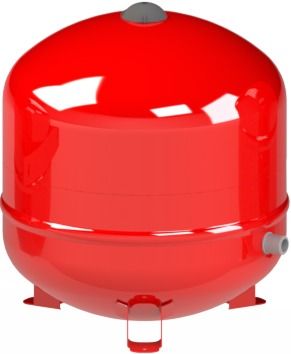

Rozpěr Cimm ERE CE 35cp L 820035/002

Detailní popis produktu

Rozpěry jsou základními komponenty uzavřených otopných soustav, kde je třeba bezpečně akceptovat tepelné roztažení vody. Tento rozpěr se běžně používá v obytných i komerčních budovách s hydronickými otopnými systémy. Instalatéři tyto rozpěry integrují do systémů, aby zabránili přetlaku způsobenému teplotními změnami. Tento přístroj pomáhá udržovat stabilní tlakové hladiny a chrání systém před mechanickým namáháním.

V instalacích s otopnými tělesy, podlahovým vytápěním nebo tepelnými čerpadly zabraňuje rozpěr poškození potrubí, ventilů a čerpadel. Často se montuje v blízkosti kotlu nebo oběhového čerpadla, v závislosti na rozvrhu systému. Vnitřní membrána odděluje vzduchovou komoru od vodní strany, což umožňuje omezené roztažení při zachování přednastaveného tlaku. Správné rozměry zajišťují, že rozpěr dokáže zvládnout maximální objem tepelné roztažnosti systému.

Technické parametry

Instalace a připojení

Rozpěr by měl být instalován v místě přístupném pro kontrolu a údržbu. Ujistěte se, že je rozpěr namontován svisle s rozhraním natočeným dolů, aby bylo možné zajistit správné odvzdušnění. Připojte pomocí rozhraní M 3/4 palce G k roztažné trubce systému. Před utažením naneste na závitovou část mužského závitu těsnicí směs nebo PTFE pásku, aby se zabránilo únikům. Zkontrolujte, zda je rozpěr přednastaven na správnou tlakovou hladinu podle pokynů výrobce.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, neizolaci rozpěru během napouštění systému a zanedbání odvzdušnění systému po instalaci. Vždy zkontrolujte tlakový manometr rozpěru po instalaci, abyste potvrdili, že přednastavený tlak odpovídá pracovnímu tlaku systému. Vyhněte se umístění rozpěru v blízkosti zdrojů přímého tepla nebo vibrací, které by mohly ovlivnit jeho výkon v průběhu času.

Kompatibilita a příslušenství

Tento rozpěr je kompatibilní se standardními otopnými systémy s měděnými nebo ocelovými potrubími. Dá se dobře použít s termostatickými otopnými tělesy, výměníky tepla a oběhovými čerpadly. Aby byla instalace kompletní, ujistěte se, že systém zahrnuje vhodné izolační ventily, tlakové manometry a pojistné ventily. Tyto příslušenství pomáhají efektivně monitorovat a řídit tlak v systému.

Technický pozadí pro projektanty

Rozpěr funguje tím, že stlačuje vzduchovou komoru, když voda expanduje v důsledku zahřátí. Membrána zajistí, že voda a vzduch zůstanou oddělené, přičemž umožní postupné přijetí změn tlaku. Bílá polyetylenová skořápka rozpěru odolává korozi a chemickému poškození, což z něj dělá vhodný produkt pro dlouhodobé použití v uzavřených systémech. Jeho kompaktní rozměry (výška 435 mm, průměr 380 mm) z něj dělají vhodný produkt pro úzce omezené prostory v technických místnostech nebo v užitkových zónách.

Projektanti musí vzít v úvahu celkový objem vody v systému a očekávané teplotní změny při výběru vhodné velikosti rozpěru. Kapacita rozpěru musí odpovídající tepelným roztažnostem systému, aby se zabránilo častým změnám tlaku. Správná integrace s bezpečnostními prvky systému zajistí, že rozpěr bude fungovat optimálně a prodlouží životnost celé instalace.

Údržba a provoz

Pravidelné kontroly přednastaveného tlaku jsou základní pro zajištění správné funkce rozpěru. Pokud klesne tlak pod pracovní hladinu, měl by být znovu nabit pomocí kolořadky nebo vzduchového kompresoru podle pokynů výrobce. Zkontrolujte skořápku rozpěru na známky opotřebení, trhlin nebo změn barvy, které mohou signalizovat vnitřní poškození nebo vystavení nekompatibilním látkám. Vždy sledujte technický list pro konkrétní doporučení k údržbě.

Nejčastější otázky

Může být rozpěr použit v uzavřeném solárním otopném systému?
Ano, pokud systém pracuje s tlakem a teplotou, která nepřekročí specifikace rozpěru 1,5 bar a -10+100 °C.

Je tlakový manometr nutný pro provoz rozpěru?
Přestože není povinný, doporučuje se manometr k pravidelnému sledování přednastaveného tlaku a systémového tlaku.

Může být rozpěr namontován vodorovně?
Ne, rozpěr musí být namontován svisle s rozhraním natočeným dolů, aby bylo zajištěno správné odvzdušnění a funkce membrány.

Jak zvládá rozpěr tepelnou roztažnost v kombinovaném otopném systému?
Vnitřní membrána se přizpůsobí jak chladné, tak horké vodě v rámci specifikovaného teplotního rozsahu -10 až +100 °C.
